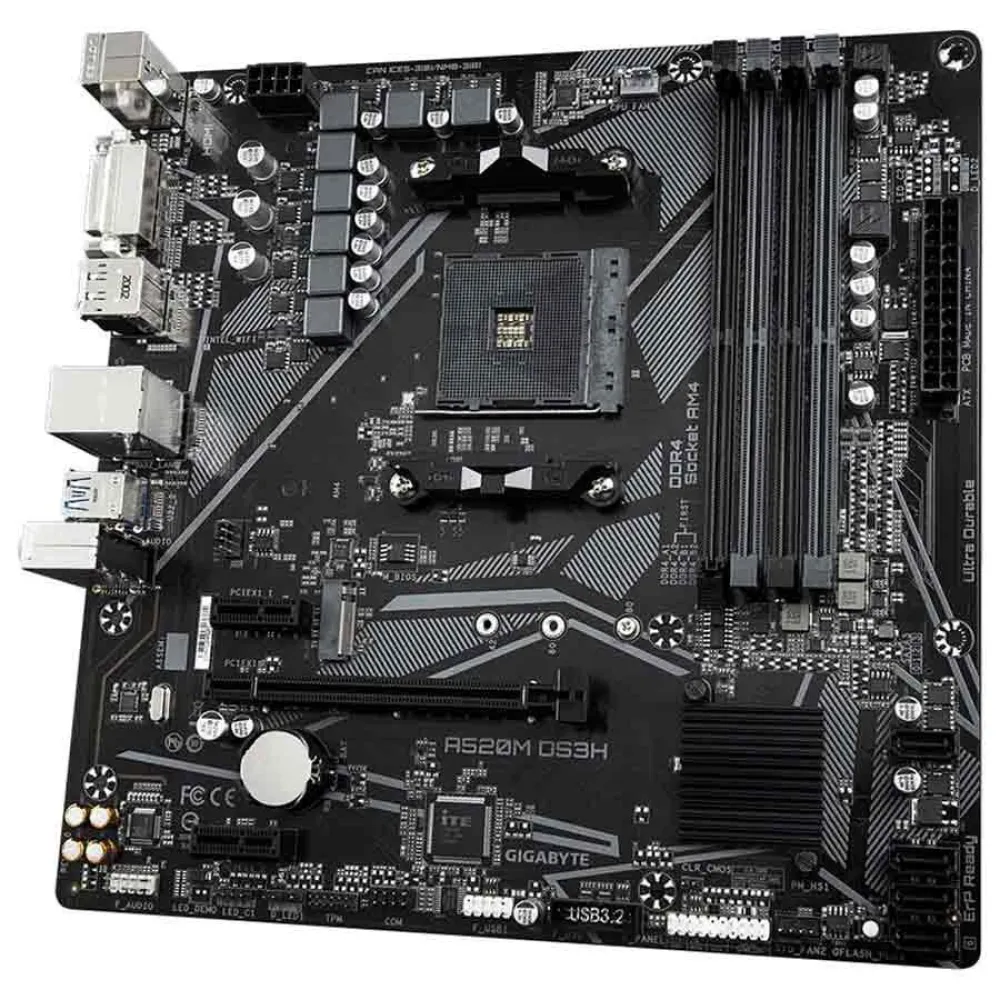

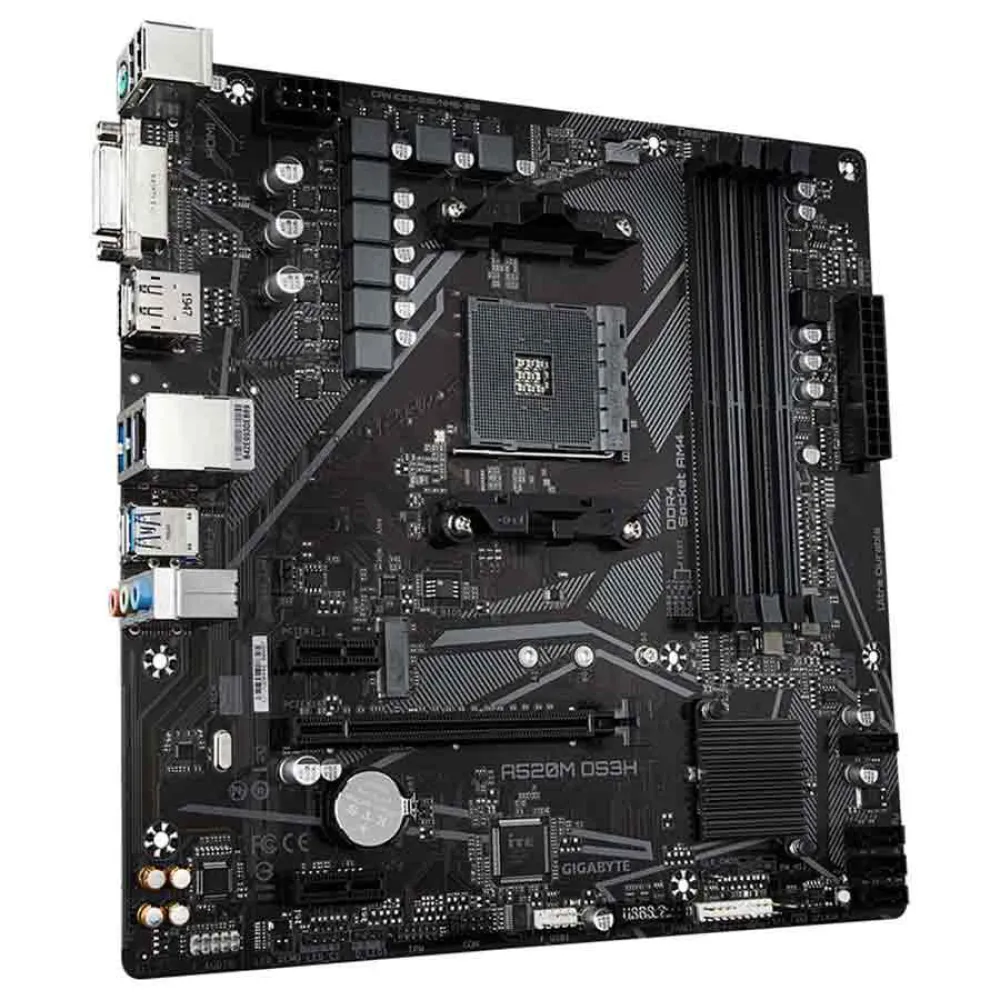

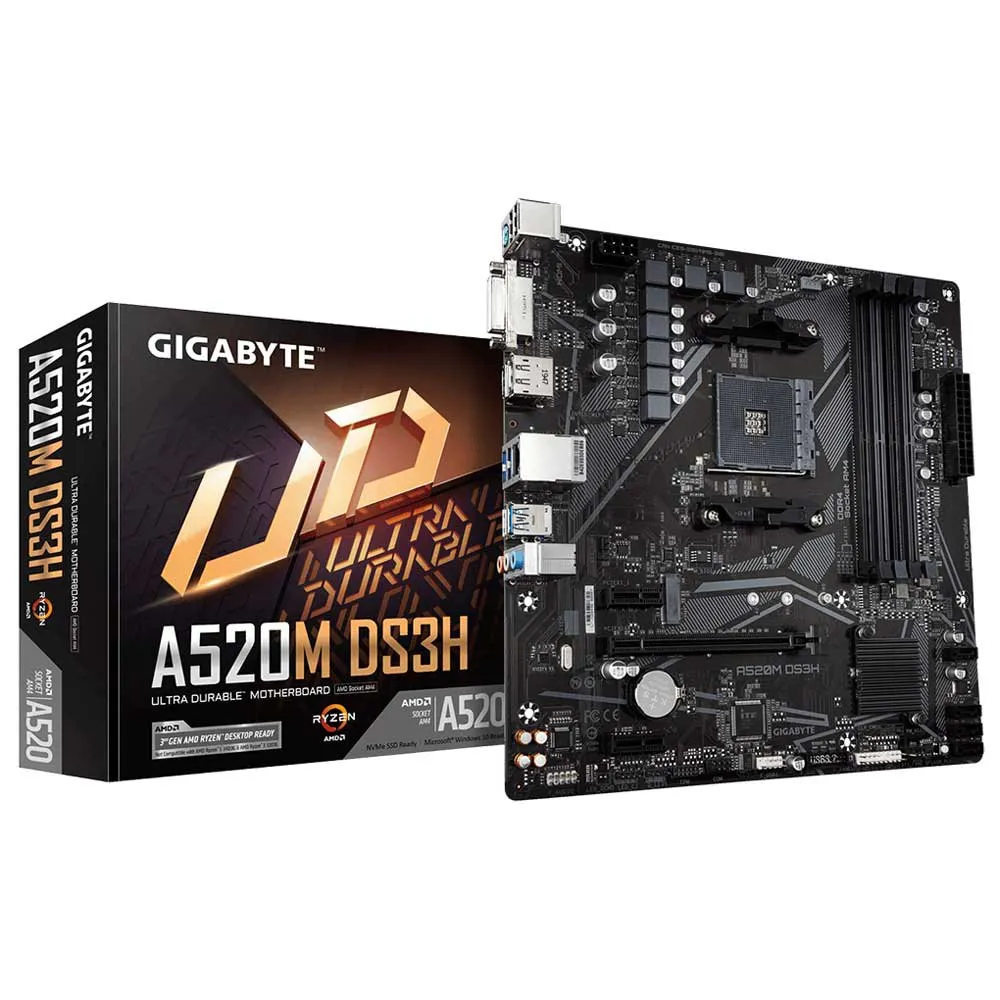

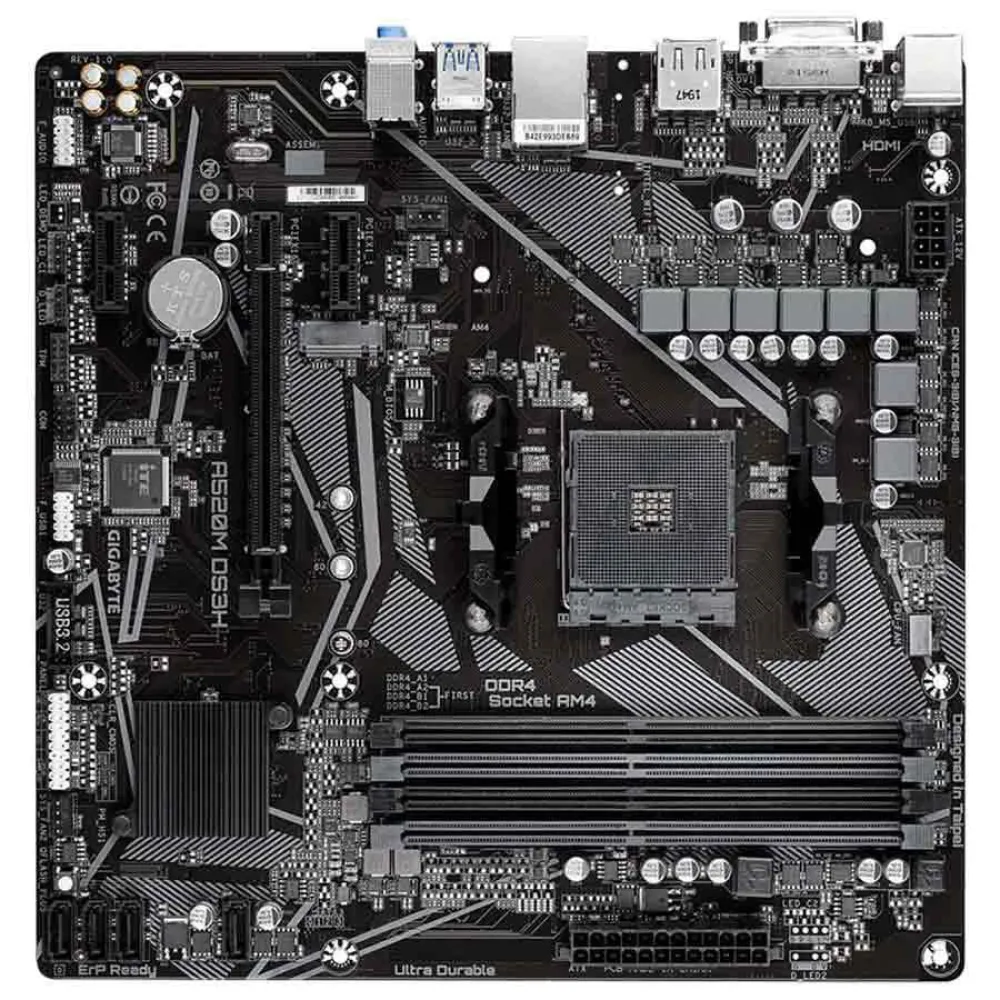

Gigabyte A520M moederbord

AMD A520-moederbord met pure digitale VRM-oplossing, audio van hoge kwaliteit, GIGABYTE Gaming LAN met bandbreedtebeheer, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
GIGABYTE UD-serie moederborden gebruiken een 5+3 fasen puur digitale PWM + Low RDS(on) MOSFET's ontwerp om de 3e generatie AMD Ryzen™ CPU's te ondersteunen door ongelooflijke precisie te bieden bij het leveren van stroom aan de meest energievretende en energiegevoelige componenten van het moederbord, zoals evenals het leveren van verbeterde systeemprestaties en ultieme hardware-schaalbaarheid.


Kenmerken:

Ondersteunt AMD Ryzen™ 5000-serie/3e generatie Ryzen™ en 3e generatie Ryzen™ met Radeon™ grafische processors
Dual Channel ECC/ Non ECC Unbuffered DDR4, 4 DIMM's
5+3 fasen pure digitale VRM-oplossing met lage RDS(on) MOSFET's
Ultrasnelle NVMe PCIe 3.0 x4 M.2-connector
GIGABYTE Exclusieve 8118 Gaming LAN met bandbreedtebeheer
HDMI, DVI D, Display Ports voor meerdere schermen
RGB FUSION 2.0 ondersteunt adresseerbare LED- en RGB-ledstrips
Smart Fan 5 heeft meerdere temperatuursensoren, hybride ventilatorkoppen met FAN STOP
Q Flash Plus Update BIOS zonder de CPU, het geheugen en de grafische kaart te installeren

Voordelen van lage RDS(on) MOSFET's:
Geoptimaliseerde poortlading om schakelverliezen te minimaliseren.
Lagere temperatuur, kleiner formaat, betere thermische eigenschappen.

NVMe PCIe Gen3 x4 M.2-connector:
GIGABYTE-moederborden zijn gericht op het leveren van M.2-technologie aan enthousiastelingen die het potentieel van hun systeem willen maximaliseren.

Exclusief Realtek 8118 Gaming-LAN:
High Speed Gigabit LAN met automatische bandbreedtetoewijzing
Realtek 8118 LAN is een hoogwaardige en gebruiksvriendelijke netwerkchip voor gamers met automatische bandbreedtetoewijzing om de hoogste netwerkprioriteit van de game of applicatie te garanderen. Het kan gebruikers de meest uitgebreide functies en de snelste en soepelste internetervaring bieden.

HDMI 2.1 voor 4K / 60P / 21:9 / HDCP 2.3 Ondersteuning:
HDMI 2.1, die achterwaarts compatibel is met HDMI 2.0/1.4 en 48 Gb/s bandbreedte biedt - twee keer meer dan de vorige generatie. Dit ontgrendelt het potentieel voor gebruikers om meerdere videostreams over te dragen, evenals een native filmische 21:9-verhouding (waarin de meeste films worden opgenomen), Full HDR en HDCP 2.3-ondersteuning, om de beste visuele ervaring voor kijkers te bieden.

Slimme ventilator 5:
Met Smart Fan 5 kunnen gebruikers ervoor zorgen dat hun gaming-pc zijn prestaties behoudt terwijl hij koel blijft. Met Smart Fan 5 kunnen gebruikers hun ventilatorheaders verwisselen om verschillende thermische sensoren op verschillende locaties op het moederbord weer te geven. Niet alleen dat, met Smart Fan 5 zijn er meer hybride ventilatorheaders geïntroduceerd die zowel PWM- als spanningsmodusventilatoren ondersteunen om het moederbord vloeistofkoelingvriendelijker te maken.

5 temperatuursensoren
3 ventilatorpin-headers
Alle Fan Pin Headers geüpgraded naar Hybrid Fan Headers
Interoperabele ventilatoren en sensoren
Intuïtieve gebruikersinterface voor ventilatorregeling

FAN STOP Hybride FAN Header Smart Fan 5 Software:
Bereik ventilatorstilte. Met Fan Stop kunt u elke ventilator toewijzen om volledig te stoppen wanneer de temperatuur onder een bepaalde drempel daalt. Welke ventilator stopt, op basis van metingen van welke sensor en bij welke temperatuur - alles kan naar wens worden aangepast.

Hybride Fan Pin Headers:
Neem volledige controle over uw opstelling voor vloeistofkoeling! Smart Fan 5 ontvangt tot op de seconde informatie over het debiet en de watertemperatuur via de Hybrid Fan Pin Headers of externe thermistorsensoren, waardoor u absolute controle over uw pc hebt.
Alle hybride ventilatorkoppen kunnen automatisch het type koelapparaat detecteren, of het nu een ventilator of pomp is met verschillende PWM- of spanningsmodus.

Nieuwe Smart Fan 5-software:
Kies uit verschillende modi, Stil tot Volledige snelheid, om aan uw systeemgebruiksvoorkeuren te voldoen.
Voor elke ventilator of pomp kunt u de intuïtieve ventilatorcurve gebruiken om triggerdrempels en bijbehorende ventilatorsnelheden te definiëren.

RGB-FUSION 2.0:
Met A520-moederborden is RGB Fusion 2.0 nog beter met adresseerbare LED's. RGB Fusion 2.0 biedt gebruikers de mogelijkheid om ingebouwde RGB en externe RGB / adresseerbare LED-lichtstrips* voor hun pc-build te bedienen. RGB Fusion 2.0 is al voorzien van kleuren en patronen en is nu geüpgraded om de adresseerbare LED-ondersteuning te verbeteren. Met externe adresseerbare LED-strips, waarbij elke LED digitaal adresseerbaar is, kunnen gebruikers nog meer patronen, stijlen en verlichtingen ervaren.
Met A520-moederborden ondersteunen de externe 5V adresseerbare LED-verlichtingsstrips en tot 300 LED-lampjes. RGB Fusion 2.0 met adresseerbare LED's wordt geleverd met nieuwe patronen en verschillende snelheidsinstellingen en er komen er nog meer aan.

RGB Fusion 2.0-software:
Met een geïntegreerde intuïtieve gebruikersinterface biedt de RGB Fusion 2.0 u een betere oplossing voor het aanpassen van de lichteffecten op alle ondersteunde apparaten. Van moederborden, grafische kaarten tot randapparatuur, je kunt je gaming-installatie personaliseren met je eigen stijl en pronken met je build door de profielen te delen. Bovendien maakt de nieuwe gamemodus de lichteffecten interactief met geselecteerde games om je de meest meeslepende game-ervaring te bieden.

GIGABYTE RGB Fusion-APP:
Laat uw pc niet alleen glanzen, maar maak er een kunstwerk van waar vrienden jaloers op zullen zijn. Met de GIGABYTE RGB Fusion mobiele app kunnen gebruikers meekijken terwijl ze de verlichting binnen hun gaming-pc bedienen. Dit geeft gebruikers gemakkelijke toegang terwijl ze kleuren en snelheden voor verschillende modi proberen aan te passen, dit alles kan worden bereikt zonder het toetsenbord en de monitor van hun pc.

High-end audiocondensatoren:
GIGABYTE-moederborden gebruiken hoogwaardige audiocondensatoren. Deze condensatoren van hoge kwaliteit zorgen voor een hoge resolutie en hifi-audio om gamers de meest realistische geluidseffecten te bieden.

Geluidsbewaker:
GIGABYTE-moederborden zijn voorzien van een audio-ruisbescherming die de gevoelige analoge audiocomponenten van het bord in wezen scheidt van mogelijke geluidsoverlast op PCB-niveau.

QFlash Plus:
Werk het BIOS eenvoudig bij zonder de CPU, het geheugen en de grafische kaart te installeren.
Met GIGABYTE Q Flash Plus hoeft u de CPU, het geheugen en de grafische kaart niet te installeren en hoeft u ook niet naar het BIOS-menu te gaan om het BIOS te flashen. Download gewoon een nieuw BIOS-bestand (hernoem het naar gigabyte.bin) en sla het op de USB-stick op, druk vervolgens op de speciale Q Flash Plus-knop en je bent klaar om te gaan!

Stevige pin voedingsconnectoren:
A520-moederborden zijn voorzien van massief geplateerde ATX 12V 8-pins voedingsconnectoren voor een stabiele stroomvoorziening bij overbelasting van de CPU.
Solid Pin Power connector voordelen
Groter contactoppervlak voor elektriciteit
Meer metaalhoeveelheid om een hoger vermogen en opgewekte warmte te behouden
Ultra duurzaam en langere levensduur

START ZWAVELBESCHERMING:
Zwavelverbindingen in de lucht kunnen kleine ingebouwde weerstanden binnendringen, waardoor chemische veranderingen ontstaan en deze weerstanden openen of kortsluiten. Als een van beide optreedt, werkt het moederbord niet. Door weerstanden uit te rusten met een anti-zwavelontwerp geeft GIGABYTE ultraduurzame moederborden een geheel nieuwe betekenis.

Vernieuwde BIOS:
Het BIOS is essentieel voor gebruikers tijdens de eerste installatie om de meest optimale instellingen mogelijk te maken. Met een nieuwe GUI en gebruiksvriendelijkere functionaliteiten heeft GIGABYTE het BIOS opnieuw kunnen uitvinden om gebruikers een betere ervaring te bieden bij het opzetten van hun nieuwe systeem.

APP CENTER:
GIGABYTE APP CENTER is een handig portaal van alle GIGABYTE MB-hulpprogramma's en stuurprogramma's, u kunt elk hulpprogramma kiezen dat u wilt installeren vanuit APP CENTER en u op de hoogte houden met de nieuwste hulpprogramma's en stuurprogramma's.

EasyTune™:
GIGABYTE's EasyTune™ is een eenvoudige en gebruiksvriendelijke interface waarmee gebruikers hun systeeminstellingen kunnen verfijnen of systeem- en geheugenklokken en voltages kunnen aanpassen in een Windows-omgeving. Met Smart Quick Boost is één klik voldoende om uw systeem automatisch te overklokken, voor een extra prestatieverbetering wanneer u deze het meest nodig heeft.

@BIOS:
Met de GIGABYTE @BIOS-app kun je het BIOS van je systeem bijwerken vanuit Windows met behulp van een eenvoudige en gelikte grafische gebruikersinterface. @BIOS kan automatisch de nieuwste versie downloaden van de GIGABYTE-servers of u kunt uw BIOS bijwerken vanuit een bestand op uw computer. Met @BIOS kunt u ook uw huidige BIOS opslaan in een bestand, uw vorige BIOS herstellen vanaf een image en een back-up van uw BIOS maken naar een image.

Systeeminformatieviewer:
GIGABYTE System Information Viewer is een centrale locatie die u toegang geeft tot uw huidige systeemstatus. Bewaak componenten zoals de klokken en processor, stel uw favoriete ventilatorsnelheidsprofiel in, creëer waarschuwingen wanneer de temperatuur te hoog wordt of registreer het gedrag van uw systeem; dit zijn de mogelijkheden van de System Information Viewer.


Specificaties:

PROCESSOR:
AMD Socket AM4, ondersteuning voor: AMD Ryzen™ 5000-serie/ 3e generatie Ryzen™ en 3e generatie Ryzen™ met Radeon™ grafische processors
(Raadpleeg ´´CPU-ondersteuningslijst´´ voor meer informatie.)

Chipset:
AMD A520

Geheugen:
4 x DDR4 DIMM-sockets die tot 128 GB (32 GB enkele DIMM-capaciteit) systeemgeheugen ondersteunen
AMD Ryzen™ 5000-serie processors/3e generatie AMD Ryzen™:
Ondersteuning voor DDR4 4400(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300( OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz geheugenmodules
3e generatie AMD Ryzen™ met Radeon™ grafische processors:
Ondersteuning voor DDR4 4733(OC)/4600(OC)/4400(OC)/4000(OC)/3600(OC)/3333(OC)/3200/2933/2667/2400/2133 MHz geheugenmodules
Dual-channel geheugenarchitectuur
Ondersteuning voor ECC Un-buffered DIMM 1Rx8/2Rx8 geheugenmodules
Ondersteuning voor niet-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules
Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules
(Raadpleeg ´´Memory Support List´´ voor meer informatie.)

Grafische kaart aan boord:
Geïntegreerd in de 3e generatie AMD Ryzen™ met Radeon™ grafische processors:
1 x DVI D-poort, ondersteunt een maximale resolutie van 1920x1200@60 Hz
* De DVI D-poort ondersteunt geen D Sub-verbinding via adapter.
1 x DisplayPort, ondersteunt een maximale resolutie van 5120x2880@60 Hz
* Ondersteuning voor DisplayPort 1.4-versie, HDCP 2.3 en HDR.
1 x HDMI-poort, ondersteunt een maximale resolutie van 4096x2160@60 Hz
* Ondersteuning voor HDMI 2.1-versie, HDCP 2.3 en HDR.
Ondersteuning voor maximaal 3 schermen tegelijk
Maximaal gedeeld geheugen van 16 GB

Geluid:
Realtek® Audio-CODEC
High Definition-audio
2/4/5.1/7.1 kanaal
* Om 7.1-kanaals audio te configureren, moet u de audiosoftware openen en Geavanceerde apparaatinstellingen > Afspeelapparaat selecteren om eerst de standaardinstelling te wijzigen. Bezoek de website van GIGABYTE voor details over het configureren van de audiosoftware.

LAN:
Realtek® GbE LAN-chip (1000 Mbit/100 Mbit)

Uitbreidingsslots:
CPU: 1 x PCI Express x16-slot, ondersteunt PCIe 3.0 en draait op x16
Chipset: 2 x PCI Express x1-slots, met ondersteuning voor PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Opslaginterface:
CPU: 1 x M.2-connector (Socket 3, M-sleutel, type 2242/2260/2280 SATA en PCIe 3.0 x4/x2 SSD-ondersteuning)
Chipset: 4 x SATA 6Gb/s-connectoren
Ondersteuning voor RAID 0, RAID 1 en RAID 10

PROCESSOR:
4 x USB 3.2 Gen 1-poorten op het achterpaneel

Chipset:
2 x USB 3.2 Gen 1-poorten beschikbaar via de interne USB-header
4 x USB 2.0/1.1-poorten (2 poorten op het achterpaneel, 2 poorten beschikbaar via de interne USB-header)

Interne I/O-connectoren:
1 x 24-pins ATX-hoofdstroomconnector
1 x 8-pins ATX 12V-voedingsconnector
1 x CPU-ventilatorkop
2 x systeemventilatorkoppen
1 x adresseerbare LED-strip header
1 x RGB LED-stripkop
1 x M.2 Socket 3 connector
4 x SATA 6Gb/s-connectoren
1 x kop op het voorpaneel
1 x audio-header op het voorpaneel
1 x USB 3.2 Gen 1-header
1 x USB 2.0/1.1-header
1 x Trusted Platform Module (TPM)-header (2x6-pins, alleen voor de GC TPM2.0_S-module)
1 x seriële poortkop
1 x Clear CMOS-jumper
1 x Q Flash Plus-knop
＊Alle ventilatorheaders zijn onderhevig aan ondersteuning van AIO_Pump, Pump en high-performance ventilator met het vermogen om tot 2A/12V @ 24W te leveren.

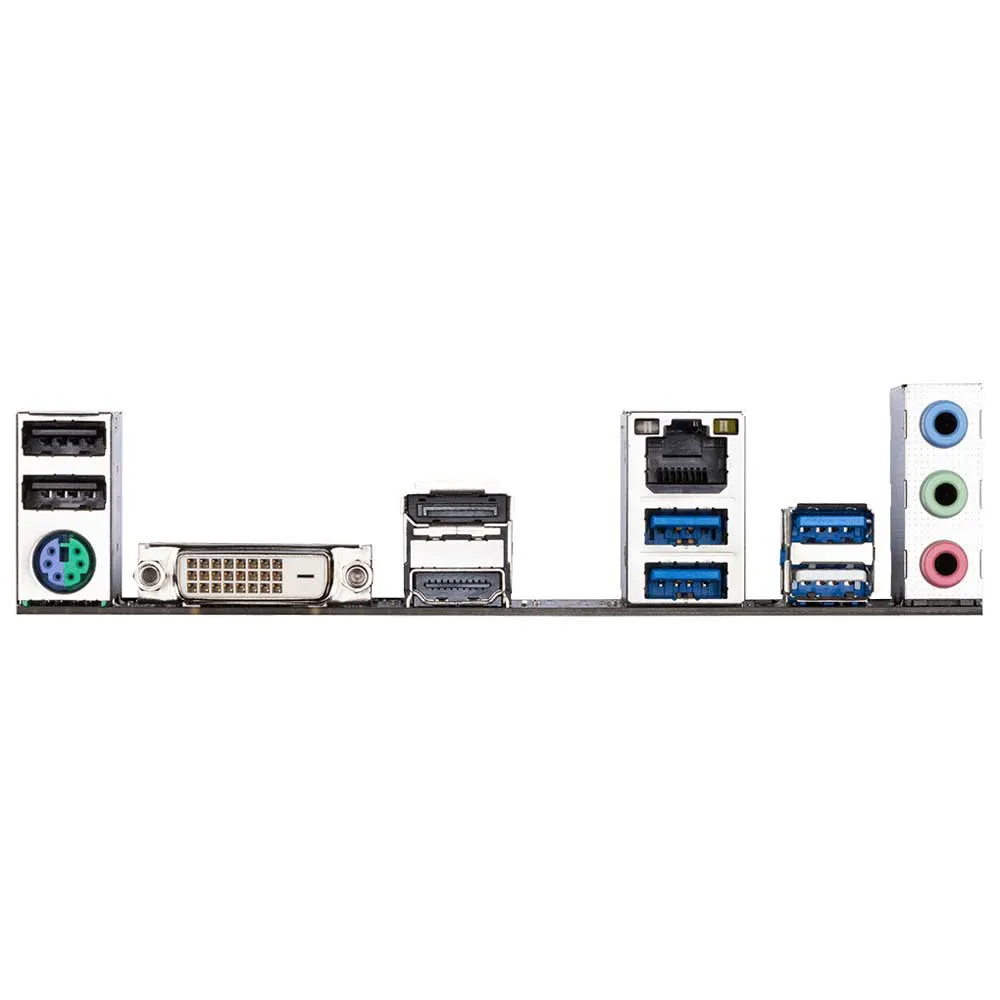

Achterpaneel connectoren:
1 x PS/2 toetsenbord/muis-poort
1 x DVI D-poort
1 x DisplayPort
1 x HDMI-poort
4 x USB 3.2 Gen 1-poorten
2 x USB 2.0/1.1-poorten
1 x RJ 45-poort
3 x audio-aansluitingen

I/O-controller:
ITE® I/O-controllerchip

H/W-bewaking:
Spanningsdetectie:
Temperatuurdetectie
Detectie ventilatorsnelheid
Waarschuwing voor oververhitting
Waarschuwing ventilator defect fail
Ventilatorsnelheidsregeling
* Of de functie voor het regelen van de ventilatorsnelheid wordt ondersteund, hangt af van de koeler die u installeert.

BIOS:
1 x 128 Mbit-flitser
Gebruik van gelicentieerd AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unieke kenmerken:
Ondersteuning voor APP Center
* Beschikbare applicaties in APP Center kunnen per moederbordmodel verschillen. Ondersteunde functies van elke toepassing kunnen ook variëren, afhankelijk van de specificaties van het moederbord.
@BIOS
EasyTune
Snel opstarten
Spelversterking
AAN/UIT Opladen
RGB-fusie
Slimme back-up
Systeeminformatieviewer
Ondersteuning voor Q Flash Plus
Ondersteuning voor Q Flash
Ondersteuning voor Xpress Install

Gebundelde software:
Norton® Internet Security (OEM-versie)
Realtek® 8118 Gaming LAN bandbreedteregeling hulpprogramma Control

Besturingssysteem:
Ondersteuning voor Windows 10 64 bit

Vormfactor:
Micro-ATX-vormfactor; 24,4 cm x 24,4 cm
