Gigabyte A520M moderkort

AMD A520 moderkort med ren digital VRM-lösning, högkvalitativt ljud, GIGABYTE Gaming LAN med bandbreddshantering, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
Moderkort i GIGABYTE UD-serien använder en 5 + 3-fas ren digital PWM + Low RDS (on) MOSFET-design för att stödja 3: e generationens AMD Ryzen ™ -processorer genom att erbjuda otrolig precision när det gäller att leverera kraft till moderkortets mest energikrävande och energikänsliga komponenter som samt förbättrad systemprestanda och ultimat skalbarhet för hårdvara.


Funktioner:

Stöder AMD Ryzen ™ 5000-serien / 3rd Gen Ryzen ™ och 3rd Gen Ryzen ™ med Radeon ™ grafikprocessorer
Dual Channel ECC / Non ECC Unbuffered DDR4, 4 DIMMs
5 + 3-fas ren digital VRM-lösning med låga RDS (på) MOSFET
Ultrasnabb NVMe PCIe 3.0 x4 M.2-kontakt
GIGABYTE Exklusivt 8118 Gaming LAN med bandbreddshantering
HDMI, DVI D, skärmportar för flera skärmar
RGB FUSION 2.0 stöder adresserbara LED- och RGB LED-remsor
Smart Fan 5 har flera temperatursensorer, hybridfläktrubriker med FAN STOP
Q Flash Plus Uppdatera BIOS utan att installera CPU, minne och grafikkort

Fördelar med låga RDS (on) MOSFET:
Optimerad grindladdning för att minimera kopplingsförluster.
Lägre temperatur, mindre storlek, bättre termiska egenskaper.

NVMe PCIe Gen3 x4 M.2-kontakt:
GIGABYTE moderkort fokuserar på att leverera M.2-teknik till entusiaster som vill maximera systemets potential.

Exklusivt Realtek 8118 Gaming LAN:
Snabb Gigabit LAN med automatisk bandbreddsallokering
Realtek 8118 LAN är ett högpresterande och vänligt nätverkschip för spelare med automatisk bandbreddstilldelning för att säkerställa spelets eller applikationens högsta nätverksprioritet. Det kan ge användarna de mest omfattande funktionerna och den snabbaste och smidigaste internetupplevelsen.

HDMI 2.1 för 4K / 60P / 21: 9 / HDCP 2.3 Support:
HDMI 2.1, som är bakåtkompatibel med HDMI 2.0 / 1.4 och erbjuder 48 Gb / s bandbredd - två gånger mer än tidigare generation. Detta låser upp möjligheten för användare att överföra flera videoströmmar, liksom ett inbyggt filmförhållande 21: 9 (som de flesta filmer spelas in i), Full HDR och HDCP 2.3-stöd för att erbjuda den bästa visuella upplevelsen för tittarna.

Smart fläkt 5:
Med Smart Fan 5 kan användare se till att deras spel-PC kan behålla sin prestanda samtidigt som de håller sig coola. Smart Fan 5 gör det möjligt för användare att byta ut sina fläktrubriker för att reflektera olika termiska sensorer på olika platser på moderkortet. Inte bara det, med Smart Fan 5 har fler hybridfläktrubriker som stöder både PWM- och Voltage-lägesfläktar införts för att göra moderkortet mer vätskekylvänligt.

5 temperatursensorer
3 fläktstift
Alla fläktstifthuvuden har uppgraderats till hybridfläkthuvuden
Driftskompatibla fläktar och sensorer
Intuitivt gränssnitt för fläktkontroll

FAN STOP Hybrid FAN Header Smart Fan 5 Software:
Uppnå fläkttystnad. Kartlägg alla fläktar för att stoppa helt när temperaturen sjunker under ett angivet tröskelvärde med Fan Stop. Vilket fläkt stannar baserat på avläsningar från vilken sensor och vid vilken temperatur - allt kan anpassas efter eget tycke.

Hybrid fläktstift:
Anta fullständig kontroll över din vätskekylning! Smart Fan 5 får upp till den andra informationen om flödeshastighet och vattentemperatur via Hybrid Fan Pin Headers eller externa termistorsensorer - vilket ger dig absolut behärskning över din dator.
Alla hybridfläktrubriker kan automatiskt upptäcka typen av kylenhet, oavsett om det är fläkt eller pump med olika PWM- eller spänningsläge.

Ny Smart Fan 5-programvara:
Välj mellan olika lägen, Tyst till Full hastighet, för att matcha dina systemanvändningsinställningar.
För varje fläkt eller pump kan du använda den intuitiva fläktkurvan för att definiera utlösningströsklar och motsvarande fläkthastigheter.

RGB FUSION 2.0:
Med A520-moderkort är RGB Fusion 2.0 ännu bättre med adresserbara lysdioder. RGB Fusion 2.0 erbjuder användarna möjlighet att styra ombord RGB och externa RGB / adresserbara LED-ljusremsor * för sin PC-byggnad. Redan funktioner fyllda med färger och mönster, RGB Fusion 2.0 har nu uppgraderats för att förbättra adresserbart LED-stöd. Med externa adresserbara LED-remsor, där varje LED kan adresseras digitalt så att användare kan uppleva ännu fler mönster, stilar och belysning.
Med A520 moderkort stöder de externa 5V adresserbara LED-belysningsremsorna och upp till 300 LED-lampor. RGB Fusion 2.0 med adresserbara lysdioder kommer med nya mönster och olika hastighetsinställningar med mer att komma.

RGB Fusion 2.0-programvara:
Med ett integrerat intuitivt användargränssnitt ger RGB Fusion 2.0 dig en bättre lösning för att anpassa ljuseffekterna på alla enheter som stöds. Från moderkort, grafikkort till kringutrustning kan du anpassa din spelutrustning med din egen stil och visa upp din konstruktion genom att dela profilerna. Dessutom gör det nya spelläget ljuseffekterna interaktiva med utvalda spel för att ge dig den mest uppslukande spelupplevelsen.

GIGABYTE RGB Fusion APP:
Låt inte bara din dator lysa, gör den till ett konstverk som vänner kommer att avundas. Med GIGABYTE RGB Fusion-mobilappen kan användare titta när de styr belysningen i sin spel-PC. Detta ger användarna enkel åtkomst när de försöker justera färger och hastigheter för olika lägen, allt detta kan uppnås bort från tangentbordet och bildskärmen på sin dator.

Högkvalitativa ljudkondensatorer:
GIGABYTE moderkort använder avancerade ljudkondensatorer. Dessa högkvalitativa kondensatorer hjälper till att leverera högupplöst och högkvalitativt ljud för att ge de mest realistiska ljudeffekterna för spelare.

Ljudbuller:
GIGABYTE-moderkort har ett ljudbrusskydd som väsentligen skiljer kortets känsliga analoga ljudkomponenter från potentiell brus på PCB-nivån.

Q Flash Plus:
Uppdatera BIOS enkelt utan att installera CPU, minne och grafikkort.
Med GIGABYTE Q Flash Plus behöver du inte installera CPU, minne och grafikkort eller öppna BIOS-menyn för att blinka BIOS. Ladda bara ned och spara en ny BIOS-fil (byt namn till gigabyte.bin) på USB-minnet, tryck sedan på den dedikerade Q Flash Plus-knappen så är du klar!

Strömkontakter med fast stift:
A520-moderkort har solidpläterade ATX 12V 8-poliga strömkontakter för stabil strömförsörjning medan överbelastning av CPU.
Solid Pin Power-kontaktdonets fördelar
Större kontaktyta för el
Mer metallkvantitet för att upprätthålla högre effekt och genererad värme
Ultratålig och längre livslängd

STARTA SULFURISERINGSSKYDD:
Svavelföreningar i luften kan tränga in i små motstånd ombord vilket skapar kemisk förändring och orsakar att dessa motstånd öppnas eller kortas. Om något av dessa inträffar fungerar inte moderkortet. Genom att utrusta motstånd med en antisvaveldesign ger GIGABYTE Ultra Durable Motherboards en helt ny mening.

Uppdaterad BIOS:
BIOS är viktigt för användare under den första installationen för att möjliggöra de mest optimala inställningarna. Med en ny GUI och enklare att använda funktioner har GIGABYTE kunnat uppfinna BIOS igen för att ge användarna en bättre upplevelse när de installerar sitt nya system.

APP CENTER:
GIGABYTE APP CENTER är en användbar portal för alla GIGABYTE MB-verktyg och drivrutiner, du kan välja vilket verktyg du vill installera från APP CENTER och hålla dig uppdaterad med de senaste versionerna av verktyg och drivrutiner.

EasyTune ™:
GIGABYTEs EasyTune ™ är ett enkelt och lättanvänt gränssnitt som låter användare finjustera sina systeminställningar eller justera system- och minnesur och spänningar i en Windows-miljö. Med Smart Quick Boost krävs bara ett klick för att automatiskt överklocka ditt system, vilket ger en extra prestandaökning när du behöver det mest.

@BIOS:
Med appen GIGABYTE @BIOS kan du uppdatera systemets BIOS inifrån Windows med ett enkelt och smidigt grafiskt användargränssnitt. @BIOS kan automatiskt ladda ner den senaste versionen från GIGABYTE-servrarna eller så kan du uppdatera BIOS från en fil på din dator. @BIOS låter dig också spara ditt nuvarande BIOS i en fil, återställa ditt tidigare BIOS från en bild och säkerhetskopiera ditt BIOS till en bild.

Systeminformation Viewer:
GIGABYTE System Information Viewer är en central plats som ger dig tillgång till din nuvarande systemstatus. Övervaka komponenter som klockor och processor, ställ in din önskade fläkthastighetsprofil, skapa varningar när temperaturen blir för hög eller registrera ditt systems beteende; detta är möjligheterna för System Information Viewer.


Specifikationer:

CPU:
AMD Socket AM4, stöd för: AMD Ryzen ™ 5000-serien / 3rd Gen Ryzen ™ och 3rd Gen Ryzen ™ med Radeon ™ grafikprocessorer
(Vänligen se "CPU Support List" "för mer information.)

Chipset:
AMD A520

Minne:
4 x DDR4 DIMM-uttag som stöder upp till 128 GB (32 GB enkel DIMM-kapacitet) systemminne
AMD Ryzen ™ 5000-serieprocessorer / tredje generationens AMD Ryzen ™:
Stöd för DDR4 4400 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 ( OC) / 3200/2933/2667/2400/2133 MHz minnesmoduler
3: e generationens AMD Ryzen ™ med Radeon ™ grafikprocessorer:
Stöd för DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz minnesmoduler
Dubbelkanals minnesarkitektur
Stöd för ECC Un buffrad DIMM 1Rx8 / 2Rx8 minnesmoduler
Stöd för icke-ECC Un-buffrad DIMM 1Rx8 / 2Rx8 / 1Rx16 minnesmoduler
Stöd för XMP-minnesmoduler för Extreme Memory Profile
(Mer information finns i "Supportlista för minne".)

Inbyggd grafik:
Integrerad i tredje generationens AMD Ryzen ™ med Radeon ™ grafikprocessorer:
1 x DVI D-port, stöder en maximal upplösning på 1920x1200 @ 60 Hz
* DVI D-porten stöder inte D Sub-anslutning via adapter.
1 x DisplayPort, stöder en maximal upplösning på 5120x2880 @ 60 Hz
* Stöd för DisplayPort 1.4-version, HDCP 2.3 och HDR.
1 x HDMI-port, stöder en maximal upplösning på 4096x2160 @ 60 Hz
* Stöd för HDMI 2.1-version, HDCP 2.3 och HDR.
Stöd för upp till 3 skärmar samtidigt
Maximalt delat minne på 16 GB

Audio:
Realtek® Audio CODEC
Högupplöst ljud
2/4 / 5.1 / 7.1 kanal
* För att konfigurera 7.1-kanals ljud måste du öppna ljudprogramvaran och välja Device advanced settings> Playback Device för att ändra standardinställningen först. Besök GIGABYTEs webbplats för mer information om hur du konfigurerar ljudprogramvaran.

LAN:
Realtek® GbE LAN-chip (1000 Mbit / 100 Mbit)

Expansionsplatser:
CPU: 1 x PCI Express x16-kortplats, stödjer PCIe 3.0 och körs på x16
Chipset: 2 x PCI Express x1-kortplatser som stöder PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Lagringsgränssnitt:
CPU: 1 x M.2-kontakt (uttag 3, M-nyckel, typ 2242/2260/2280 SATA och PCIe 3.0 x4 / x2 SSD-stöd)
Chipset: 4 x SATA 6Gb / s-kontakter
Stöd för RAID 0, RAID 1 och RAID 10

CPU:
4 x USB 3.2 Gen 1-portar på bakpanelen

Chipset:
2 x USB 3.2 Gen 1-portar tillgängliga via det interna USB-huvudet
4 x USB 2.0 / 1.1-portar (2 portar på bakpanelen, 2 portar tillgängliga via det interna USB-huvudet)

Interna I / O-kontakter:
1 x 24-stifts ATX huvudströmkontakt
1 x 8-stifts ATX 12V strömkontakt
1 x CPU-fläktrubrik
2 x systemfläktrubriker
1 x adresserbar LED-remshuvud
1 x RGB LED-remshuvud
1 x M.2 uttag 3-kontakt
4 x SATA 6Gb / s-kontakter
1 x huvud på frontpanelen
1 x ljudpanel på frontpanelen
1 x USB 3.2 Gen 1-huvud
1 x USB 2.0 / 1.1-huvud
1 x TPM-huvud (Trusted Platform Module) (2x6 stift, endast för GC TPM2.0_S-modulen)
1 x seriell porthuvud
1 x tydlig CMOS-bygel
1 x Q Flash Plus-knapp
＊ Alla fläktrubriker är föremål för AIO_Pump, Pump och högpresterande fläkt med kapacitet att leverera upp till 2A / 12V @ 24W.

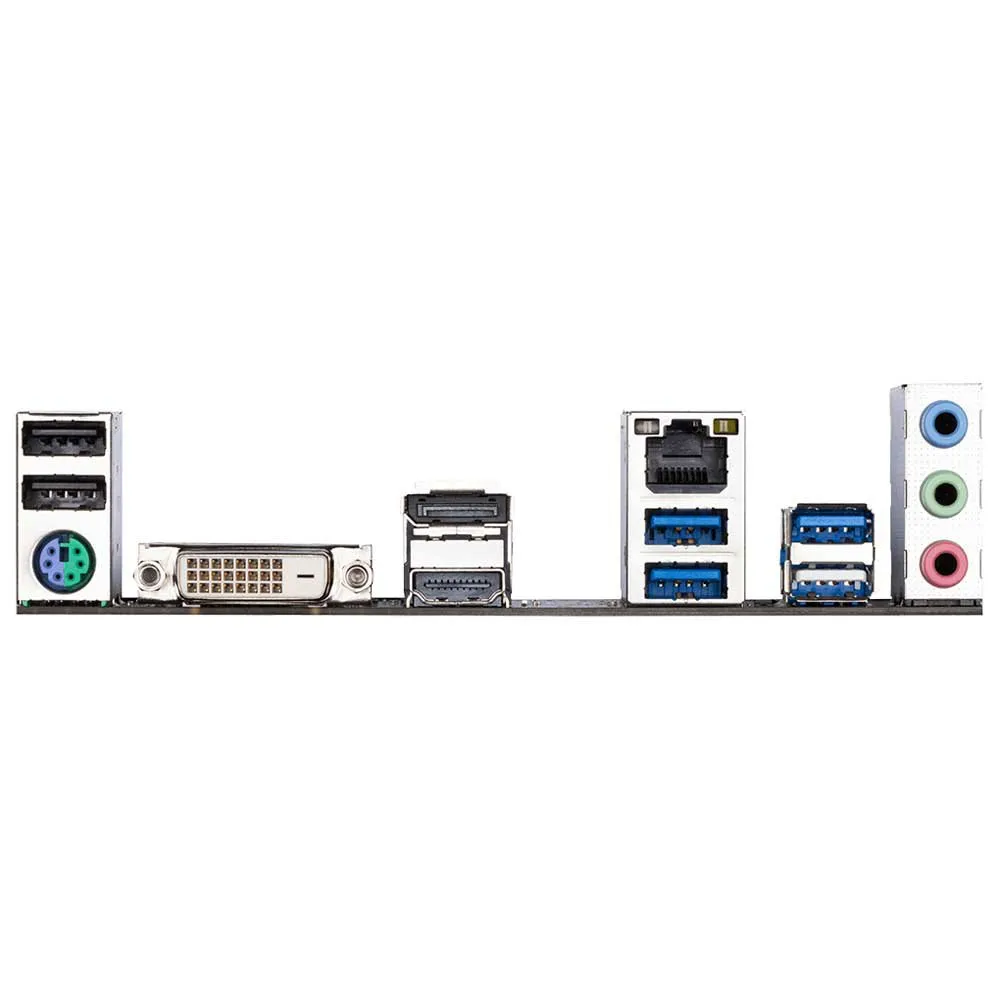

Kontakter på bakpanelen:
1 x PS / 2-tangentbord / musport
1 x DVI D-port
1 x DisplayPort
1 x HDMI-port
4 x USB 3.2 Gen 1-portar
2 x USB 2.0 / 1.1-portar
1 x RJ 45-port
3 x ljuduttag

I / O-styrenhet:
ITE® I / O-kontrollchip

H / W-övervakning:
Spänningsdetektering
Temperaturdetektering
Fläkthastighetsavkänning
Varning för överhettning
Varning för fläktfel
Fläkthastighetsreglering
* Om fläkthastighetsstyrningsfunktionen stöds beror på kylaren du installerar.

BIOS:
1 x 128 Mbit-blixt
Användning av licensierad AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unika funktioner:
Stöd för APP Center
* Tillgängliga applikationer i APP Center kan variera beroende på moderkortsmodell. Funktioner som stöds för varje applikation kan också variera beroende på moderkortsspecifikationer.
@BIOS
EasyTune
Snabb start
Game Boost
PÅ / AV-laddning
RGB Fusion
Smart säkerhetskopia
Systeminformation Viewer
Stöd för Q Flash Plus
Stöd för Q Flash
Stöd för Xpress Install

Medföljande programvara:
Norton® Internet Security (OEM-version)
Realtek® 8118 Gaming LAN Bandwidth Control Utility

Operativ system:
Stöd för Windows 10 64 bitar

Formfaktor:
Micro ATX Form Factor; 24,4 cm x 24,4 cm
