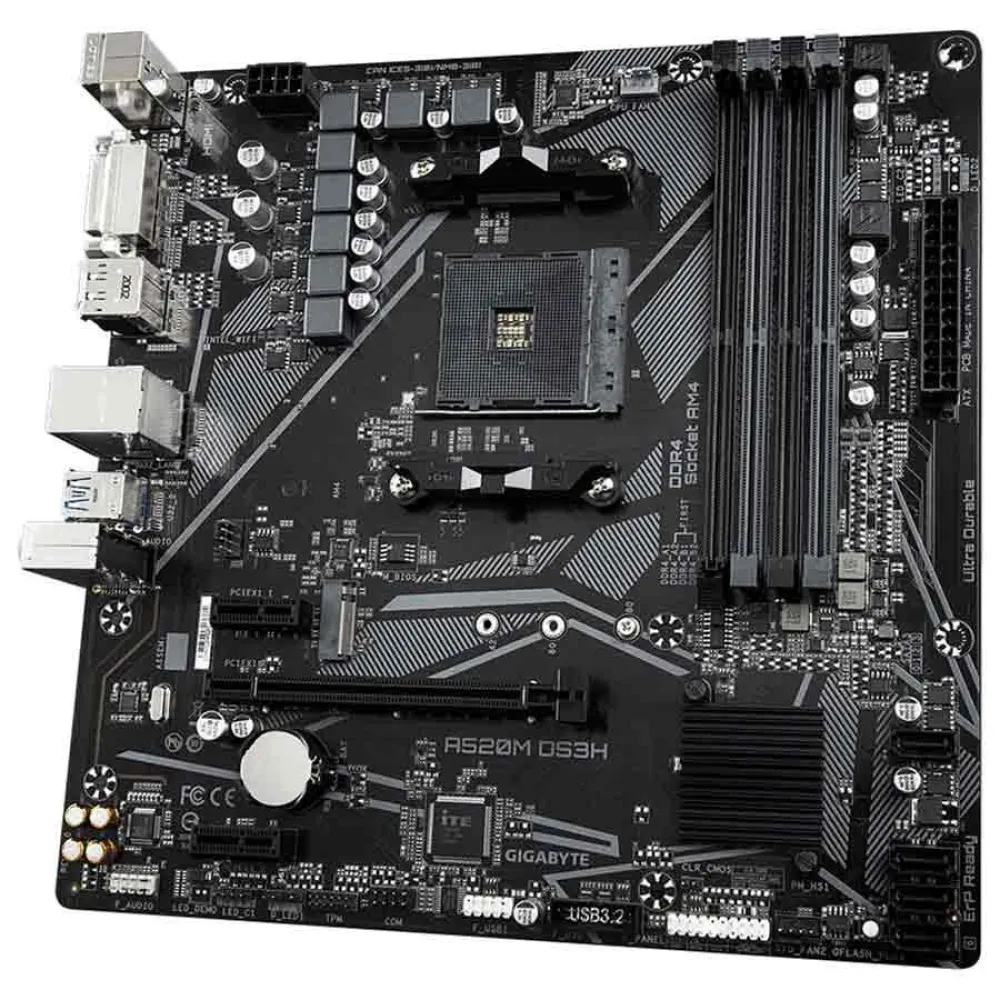

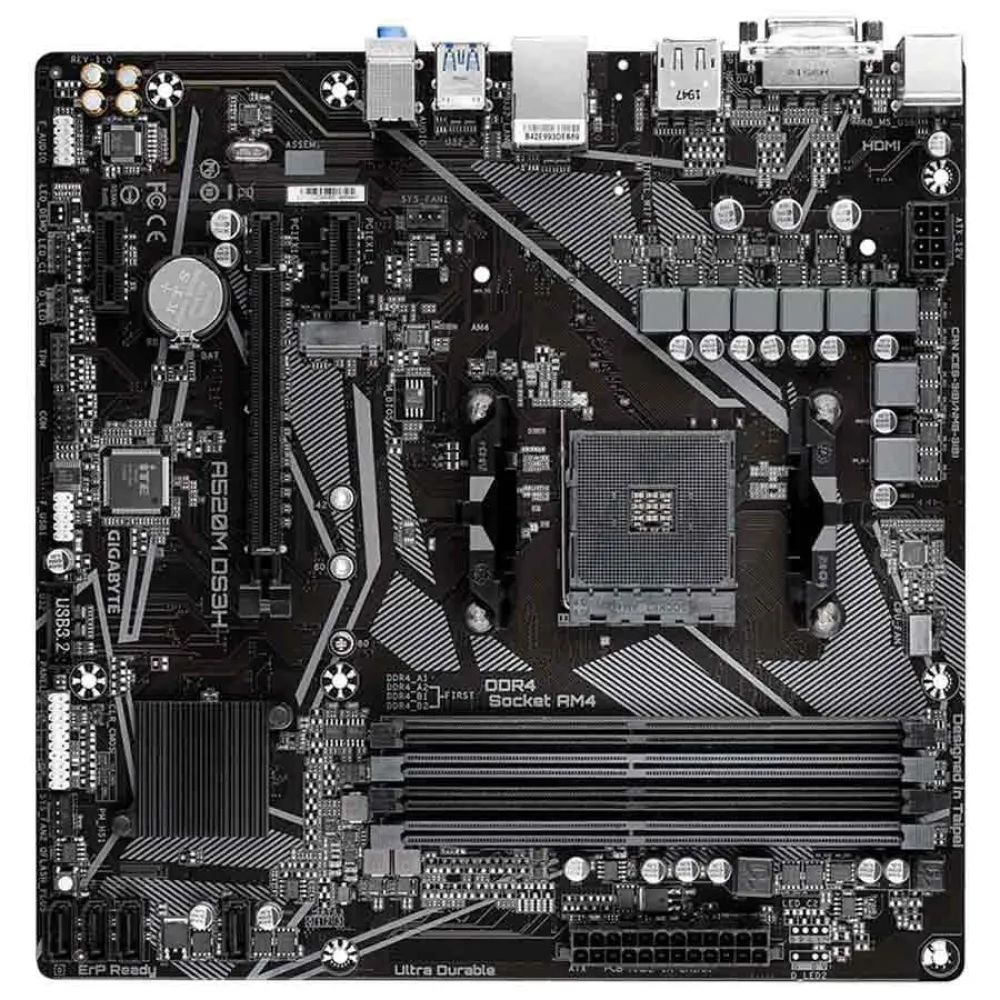

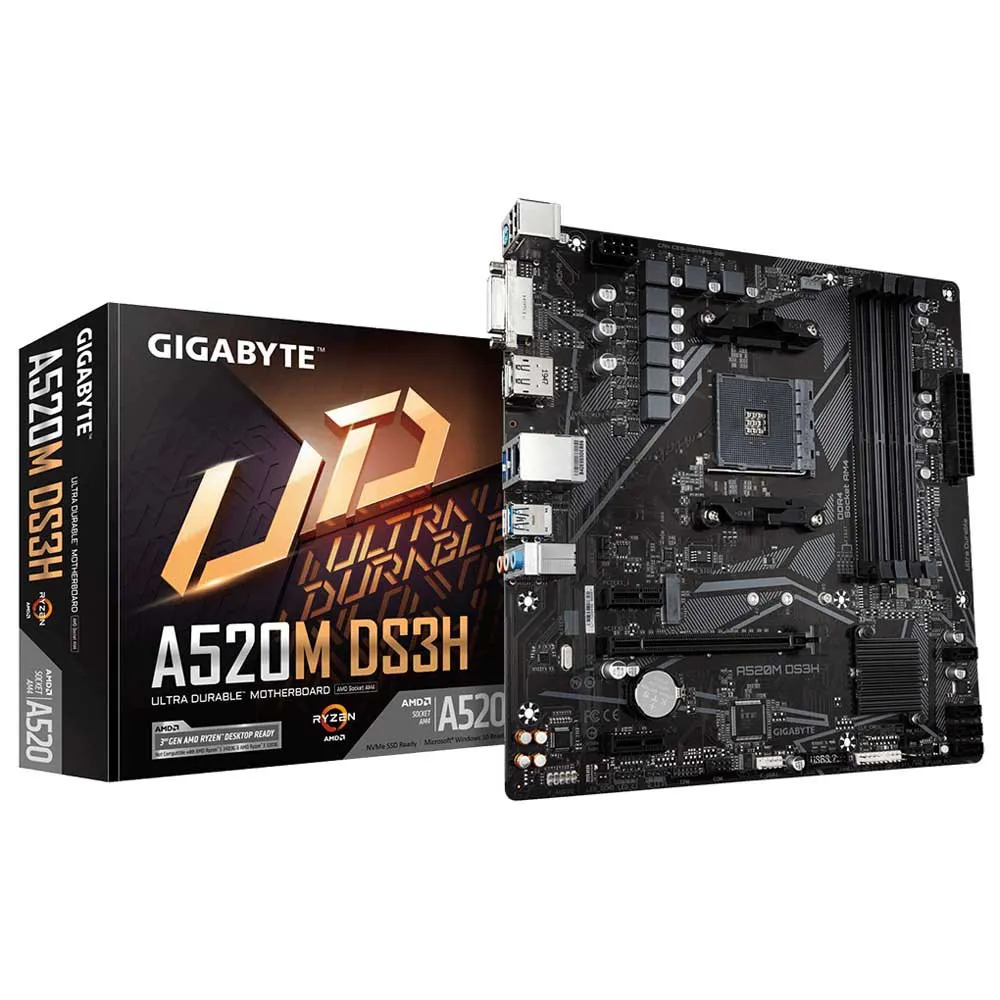

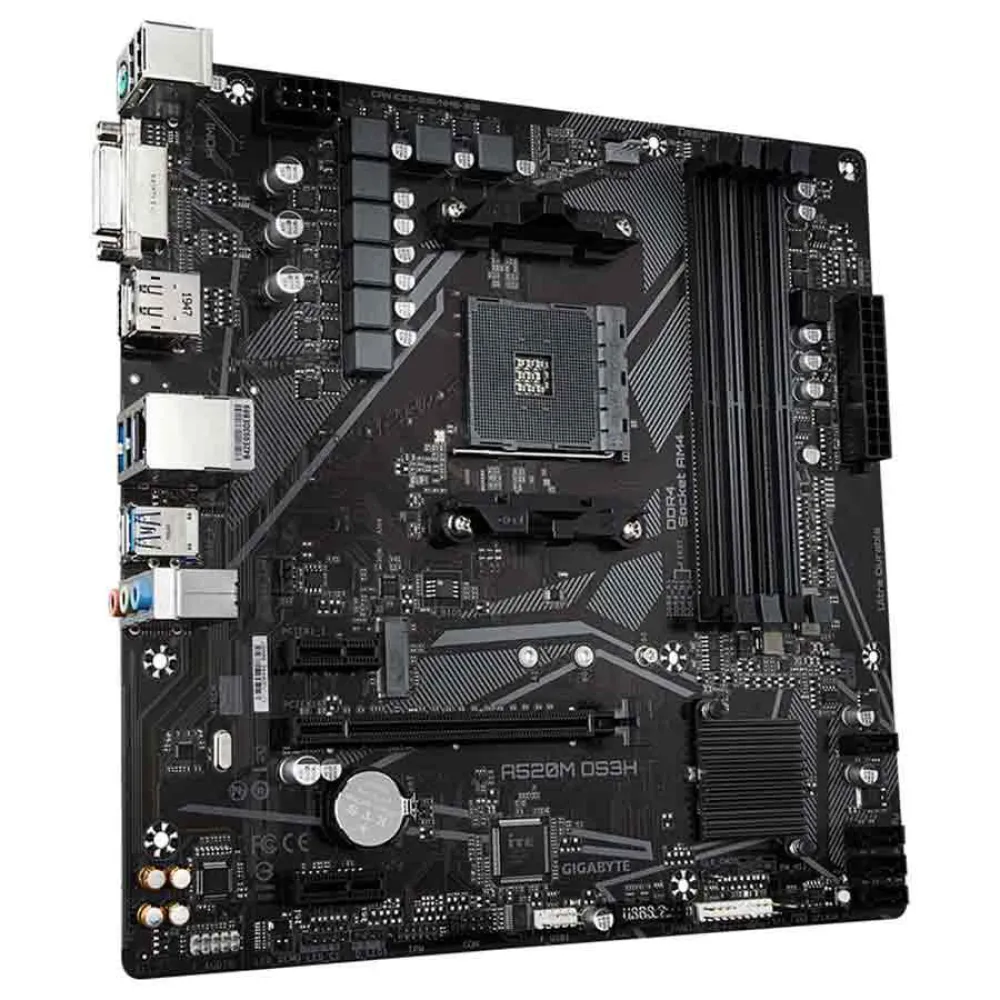

Gigabyte A520M hovedkort

AMD A520-hovedkort med ren digital VRM-løsning, lyd av høy kvalitet, GIGABYTE Gaming LAN med båndbreddestyring, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
Hovedkort i GIGABYTE UD-serien bruker et 5 + 3-fases rent digitalt PWM + Low RDS (on) MOSFET-design for å støtte 3. generasjon AMD Ryzen ™ -Prosessorer ved å tilby utrolig presisjon når det gjelder å levere strøm til hovedkortets mest strømkrevende og energisensitive komponenter som i tillegg til forbedret systemytelse og optimal maskinvareskalerbarhet.


Funksjoner:

Støtter AMD Ryzen ™ 5000-serien / 3. generasjon Ryzen ™ og 3. generasjon Ryzen ™ med Radeon ™ grafikkprosessorer
Dual Channel ECC / Non ECC Unbuffered DDR4, 4 DIMMs
5 + 3-fasers ren digital VRM-løsning med lave RDS (på) MOSFET-er
Ultra Rask NVMe PCIe 3.0 x4 M.2-kontakt
GIGABYTE Exclusive 8118 Gaming LAN med båndbreddeadministrasjon
HDMI, DVI D, skjermporter for flere skjermer
RGB FUSION 2.0 Støtter adresserbare LED- og RGB LED-striper
Smart Fan 5 har flere temperatursensorer, hybrid viftehoder med FAN STOP
Q Flash Plus Oppdater BIOS uten å installere CPU, minne og grafikkort

Fordeler med lave RDS (on) MOSFET:
Optimalisert portladning for å minimere koblingstap.
Lavere temperatur, mindre størrelse, bedre termiske egenskaper.

NVMe PCIe Gen3 x4 M.2-kontakt:
GIGABYTE hovedkort er fokusert på å levere M.2-teknologi til entusiaster som ønsker å maksimere systemets potensial.

Eksklusivt Realtek 8118 Gaming LAN:
Høyhastighets Gigabit LAN med automatisk båndbreddetildeling
Realtek 8118 LAN er en høy ytelse og vennlig nettverksbrikke for spillere med automatisk båndbreddetildeling for å sikre den høyeste nettverksprioriteten til spillet eller applikasjonen. Det kan gi brukerne de mest omfattende funksjonene og den raskeste og smidigste internettopplevelsen.

HDMI 2.1 for 4K / 60P / 21: 9 / HDCP 2.3 Støtte:
HDMI 2.1, som er bakoverkompatibel med HDMI 2.0 / 1.4 og tilbyr 48 Gb / s båndbredde - to ganger mer enn forrige generasjon. Dette frigjør potensialet for brukere å overføre flere videostrømmer, samt et innfødt kinoformat på 21: 9 (som de fleste filmer er tatt opp i), Full HDR og HDCP 2.3-støtte, for å tilby den beste visuelle opplevelsen for seerne.

Smart vifte 5:
Med Smart Fan 5 kan brukere sørge for at spill-PC-en deres kan opprettholde ytelsen mens de holder seg kule. Smart Fan 5 lar brukerne bytte viftehoder for å reflektere forskjellige termiske sensorer på forskjellige steder på hovedkortet. Ikke bare det, med Smart Fan 5 har flere hybridviftehoder som støtter både PWM- og Voltage-modus-vifter blitt introdusert for å gjøre hovedkortet mer væskekjølingsvennlig.

5 temperatursensorer
3 viftestifter
Alle viftestifter oppgradert til hybrid viftehoder
Interoperable vifter og sensorer
Intuitivt brukergrensesnitt for viftekontroll

FAN STOP Hybrid FAN Header Smart Fan 5-programvare:
Oppnå fanstilhet. Med Fan Stop kan du kartlegge hvilken som helst vifte for å stoppe helt når temperaturen faller under en spesifisert terskel. Hvilken vifte stopper, basert på avlesninger fra hvilken sensor og ved hvilken temperatur - alt kan tilpasses etter eget ønske.

Hybrid viftestifter:
Anta full kontroll over ditt væskekjølingsoppsett! Smart Fan 5 mottar opptil den andre informasjonen om strømningshastighet og vanntemperatur gjennom Hybrid Fan Pin Headers eller eksterne termistorsensorer - noe som gir deg absolutt mestring over PCen.
Alle hybridviftehoder kan automatisk oppdage typen kjøleenhet, enten det er vifte eller pumpe med annen PWM- eller spenningsmodus.

Ny Smart Fan 5-programvare:
Velg mellom forskjellige moduser, Stille til Full hastighet, for å matche systembrukens preferanser.
For hver vifte eller pumpe kan du bruke den intuitive viftekurven til å definere utløserterskler og tilsvarende viftehastigheter.

RGB FUSION 2.0:
Med A520-hovedkort er RGB Fusion 2.0 enda bedre med adresserbare lysdioder. RGB Fusion 2.0 gir brukerne muligheten til å styre ombord RGB og eksterne RGB / adresserbare LED-lysstrimler * for PC-bygningen. Allerede funksjoner fylt med farger og mønstre, er RGB Fusion 2.0 nå oppgradert for å forbedre Adresserbar LED-støtte. Med eksterne adresserbare LED-striper, der hver LED kan adresseres digitalt, slik at brukerne kan oppleve enda flere mønstre, stiler og belysning.
Med A520 hovedkort støtter de eksterne 5V adresserbare LED-lysstrimlene og opptil 300 LED-lys. RGB Fusion 2.0 med adresserbare lysdioder kommer med nye mønstre og forskjellige hastighetsinnstillinger med mer som kommer.

RGB Fusion 2.0-programvare:
Med et integrert intuitivt brukergrensesnitt gir RGB Fusion 2.0 deg en bedre løsning for å tilpasse lyseffektene på alle støttede enheter. Fra hovedkort, grafikkort til eksterne produkter, kan du tilpasse spillriggen din med din egen stil og vise frem bygningen din ved å dele profilene. I tillegg gjør den nye spillmodus lyseffektene interaktiv med utvalgte spill for å gi deg den mest oppslukende spillopplevelsen.

GIGABYTE RGB Fusion APP:
Ikke bare la PC-en skinne, gjør den til et kunstverk som venner vil misunne. Med GIGABYTE RGB Fusion-mobilappen kan brukere se når de styrer belysningen i spill-PC-en. Dette gir brukerne enkel tilgang når de prøver å justere farger og hastigheter for forskjellige moduser, alt dette kan oppnås vekk fra tastaturet og skjermen på PCen.

Avanserte lydkondensatorer:
GIGABYTE-hovedkort bruker avanserte lydkondensatorer. Disse høykvalitets kondensatorene hjelper til med å levere lyd med høy oppløsning og høy kvalitet for å gi de mest realistiske lydeffektene for spillere.

Audio Noise Guard:
GIGABYTE-hovedkort har en lydstøyvakt som i hovedsak skiller brettets følsomme analoge lydkomponenter fra potensiell støyforurensning på PCB-nivå.

Q Flash Plus:
Oppdater BIOS enkelt uten å installere CPU, minne og grafikkort.
Med GIGABYTE Q Flash Plus trenger du ikke installere CPU, minne og grafikkort og heller ikke gå inn i BIOS-menyen for å blinke BIOS. Bare last ned og lagre en ny BIOS-fil (endre navn til gigabyte.bin) på USB-flashstasjonen, og trykk deretter på den dedikerte Q Flash Plus-knappen, så er du klar!

Strømkontakter med fast pinne:
A520 hovedkort har solid belagte ATX 12V 8pin strømkontakter for å tilby stabil strømforsyning mens CPU overbelastes.
Fordeler med solid pin strømkontakt
Større kontaktområde for strøm
Mer metallmengde for å opprettholde høyere kraft og generert varme
Ultra holdbar og lengre levetid

START SULFURISERINGSBESKYTTELSE:
Svovelforbindelser i luften kan trenge inn i små motstander ombord og skape kjemisk forandring og forårsake at disse motstandene åpnes eller blir korte. Hvis noen av disse skjer, vil ikke hovedkortet fungere. Ved å utstyre motstandene med et antisvoveldesign gir GIGABYTE Ultra Durable Motherboards en helt ny betydning.

Oppdatert BIOS:
BIOS er viktig for brukere under første oppsett for å tillate de mest optimale innstillingene. Med en ny brukergrensesnitt og enklere å bruke funksjoner, har GIGABYTE vært i stand til å gjenoppfinne BIOS for å gi brukerne en bedre opplevelse mens de setter opp sitt nye system.

APP SENTER:
GIGABYTE APP CENTER er en nyttig portal for alle GIGABYTE MB-verktøy og drivere. Du kan velge hvilket som helst verktøy du vil installere fra APP CENTER og holde deg oppdatert med de nyeste verktøyene og driverversjonen.

EasyTune ™:
GIGABYTEs EasyTune ™ er et enkelt og brukervennlig grensesnitt som lar brukerne finjustere systeminnstillingene eller justere system- og minneklokker og spenninger i et Windows-miljø. Med Smart Quick Boost tar det bare ett klikk for å overklokke systemet automatisk, noe som gir et ekstra ytelsesløft når du trenger det mest.

@BIOS:
GIGABYTE @BIOS-appen lar deg oppdatere systemets BIOS fra Windows ved hjelp av et enkelt og glatt grafisk brukergrensesnitt. @BIOS kan automatisk laste ned den nyeste versjonen fra GIGABYTE-serverne, eller du kan oppdatere BIOS fra en fil på datamaskinen. @BIOS lar deg også lagre din nåværende BIOS i en fil, gjenopprette din forrige BIOS fra et bilde og sikkerhetskopiere BIOS til et bilde.

Systeminformasjonsvisning:
GIGABYTE System Information Viewer er et sentralt sted som gir deg tilgang til din nåværende systemstatus. Overvåk komponenter som klokker og prosessor, angi din foretrukne viftehastighetsprofil, opprett varsler når temperaturen blir for høy eller registrer systemets oppførsel; Dette er mulighetene til System Information Viewer.


Spesifikasjoner:

PROSESSOR:
AMD Socket AM4, støtte for: AMD Ryzen ™ 5000-serien / 3. generasjon Ryzen ™ og 3. generasjon Ryzen ™ med Radeon ™ grafikkprosessorer
(Vennligst se ´´CPU Support List´´ for mer informasjon.)

Brikkesett:
AMD A520

Hukommelse:
4 x DDR4 DIMM-kontakter som støtter opptil 128 GB (32 GB enkelt DIMM-kapasitet) systemminne
AMD Ryzen ™ 5000-serie prosessorer / 3. generasjon AMD Ryzen ™:
Støtte for DDR4 4400 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 ( OC) / 3200/2933/2667/2400/2133 MHz minnemoduler
3. generasjon AMD Ryzen ™ med Radeon ™ grafikkprosessorer:
Støtte for DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz minnemoduler
Dual channel minnearkitektur
Støtte for ECC Un-bufret DIMM 1Rx8 / 2Rx8 minnemoduler
Støtte for ikke-ECC Un-bufret DIMM 1Rx8 / 2Rx8 / 1Rx16 minnemoduler
Støtte for Extreme Memory Profile (XMP) minnemoduler
(Vennligst se "Minneliste" for mer informasjon.)

Innebygd grafikk:
Integrert i tredje generasjon AMD Ryzen ™ med Radeon ™ grafikkprosessorer:
1 x DVI D-port, som støtter en maksimal oppløsning på 1920x1200 @ 60 Hz
* DVI D-porten støtter ikke D Sub-tilkobling med adapter.
1 x DisplayPort, som støtter en maksimal oppløsning på 5120x2880 @ 60 Hz
* Støtte for DisplayPort 1.4-versjon, HDCP 2.3 og HDR.
1 x HDMI-port, som støtter en maksimal oppløsning på 4096x2160 @ 60 Hz
* Støtte for HDMI 2.1-versjon, HDCP 2.3 og HDR.
Støtte for opptil 3 skjermer samtidig
Maksimalt delt minne på 16 GB

Lyd:
Realtek® Audio CODEC
High Definition Audio
2/4 / 5,1 / 7,1 kanal
* For å konfigurere 7.1-kanals lyd, må du åpne lydprogramvaren og velge Device advanced advanced settings> Playback Device for å endre standardinnstillingen først. Gå til GIGABYTEs nettsted for detaljer om konfigurering av lydprogramvaren.

LAN:
Realtek® GbE LAN-brikke (1000 Mbit / 100 Mbit)

Utvidelsesspor:
CPU: 1 x PCI Express x16-spor, støtter PCIe 3.0 og kjører på x16
Brikkesett: 2 x PCI Express x1-spor, som støtter PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Lagringsgrensesnitt:
CPU: 1 x M.2-kontakt (Socket 3, M-nøkkel, type 2242/2260/2280 SATA og PCIe 3.0 x4 / x2 SSD-støtte)
Brikkesett: 4 x SATA 6Gb / s kontakter
Støtte for RAID 0, RAID 1 og RAID 10

PROSESSOR:
4 x USB 3.2 Gen 1-porter på bakpanelet

Brikkesett:
2 x USB 3.2 Gen 1-porter tilgjengelig via det interne USB-hodet
4 x USB 2.0 / 1.1-porter (2 porter på bakpanelet, 2 porter tilgjengelig via det interne USB-hodet)

Interne I / U-kontakter:
1 x 24-pin ATX hovedstrømkontakt
1 x 8-pin ATX 12V strømkontakt
1 x CPU-viftehode
2 x systemviftehoder
1 x adresserbar LED-stripehode
1 x RGB LED stripehode
1 x M.2 Socket 3-kontakt
4 x SATA 6Gb / s kontakter
1 x topptekst på frontpanelet
1 x lydhode på frontpanelet
1 x USB 3.2 Gen 1-topptekst
1 x USB 2.0 / 1.1 topptekst
1 x Trusted Platform Module (TPM) header (2x6 pin, kun for GC TPM2.0_S modulen)
1 x seriell portoverskrift
1 x klar CMOS-genser
1 x Q Flash Plus-knapp
＊ Alle viftehoder er underlagt AIO_Pump, Pump og høyytelsesvifte med mulighet for å levere opptil 2A / 12V @ 24W.

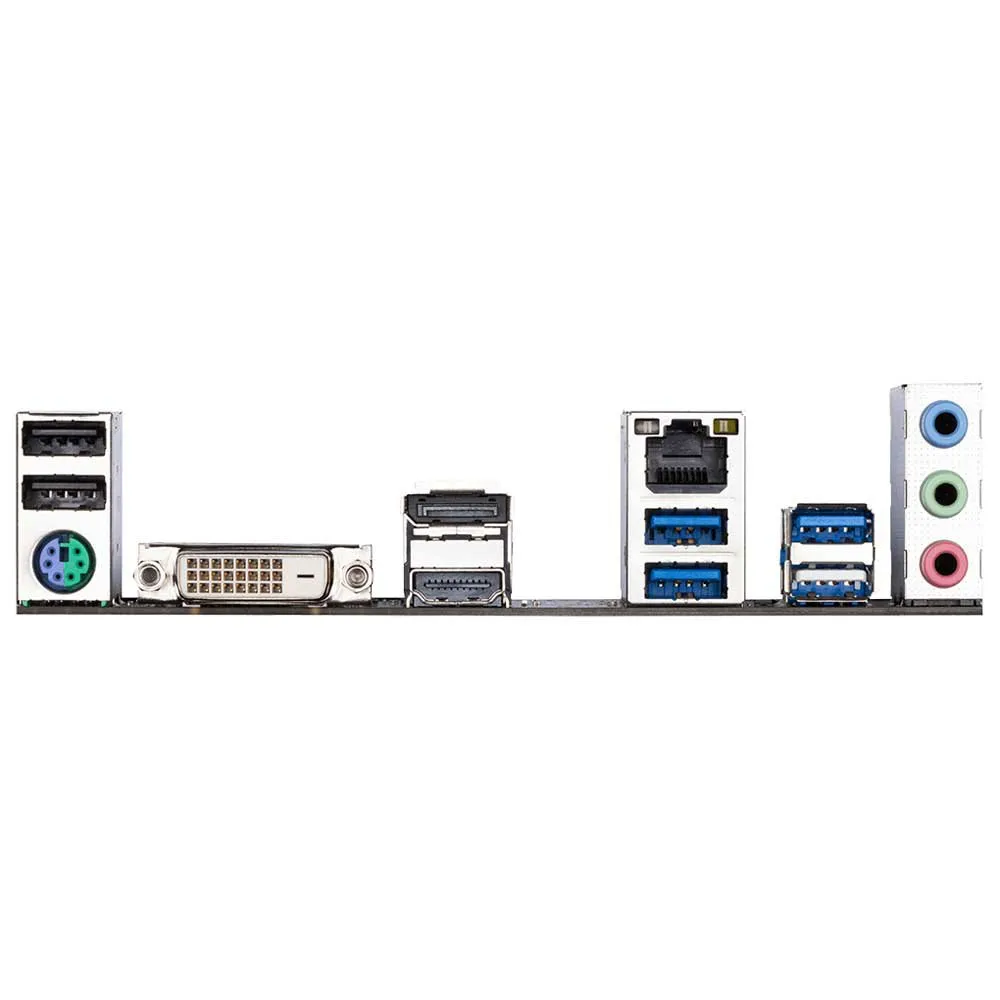

Bakpanelkontakter:
1 x PS / 2-tastatur / museport
1 x DVI D-port
1 x DisplayPort
1 x HDMI-port
4 x USB 3.2 Gen 1-porter
2 x USB 2.0 / 1.1-porter
1 x RJ 45-port
3 x lydkontakter

I / O-kontroller:
ITE® I / O-kontrollerbrikke

H / W-overvåking:
Spenningsdeteksjon
Temperaturregistrering
Viftehastighetsregistrering
Advarsel om overoppheting
Varsel om viftefeil
Viftehastighetskontroll
* Om viftehastighetsreguleringsfunksjonen støttes, avhenger av kjøleren du installerer.

BIOS:
1 x 128 Mbit blits
Bruk av lisensiert AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unike egenskaper:
Støtte for APP Center
* Tilgjengelige applikasjoner i APP Center kan variere fra hovedkortmodell. Støttede funksjoner for hvert program kan også variere avhengig av hovedkortets spesifikasjoner.
@BIOS
EasyTune
Rask oppstart
Game Boost
PÅ / AV-ladning
RGB Fusion
Smart sikkerhetskopiering
Systeminformasjonsvisning
Støtte for Q Flash Plus
Støtte for Q Flash
Støtte for Xpress Install

Medfølgende programvare:
Norton® Internet Security (OEM-versjon)
Realtek® 8118 Gaming LAN-båndbreddekontrollverktøy

Operativsystem:
Støtte for Windows 10 64 bit

Formfaktor:
Micro ATX Form Factor; 24,4 cm x 24,4 cm
