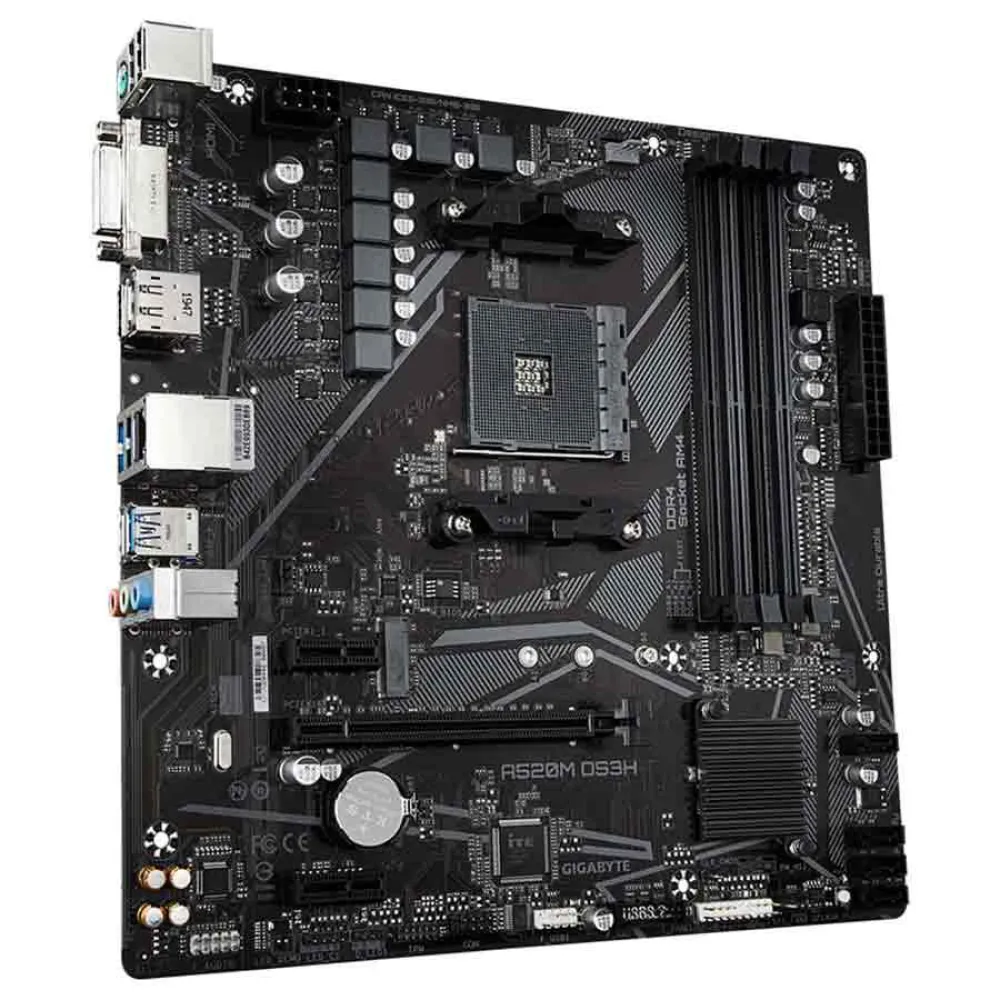

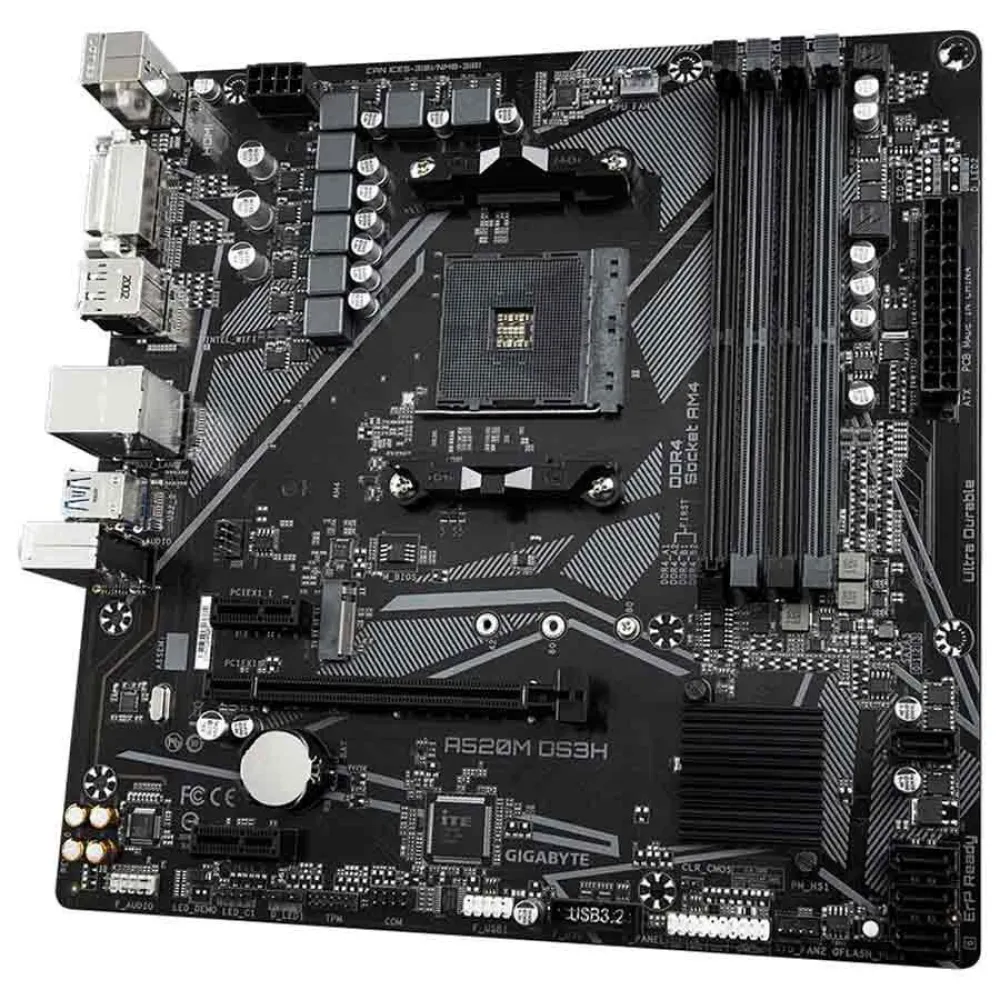

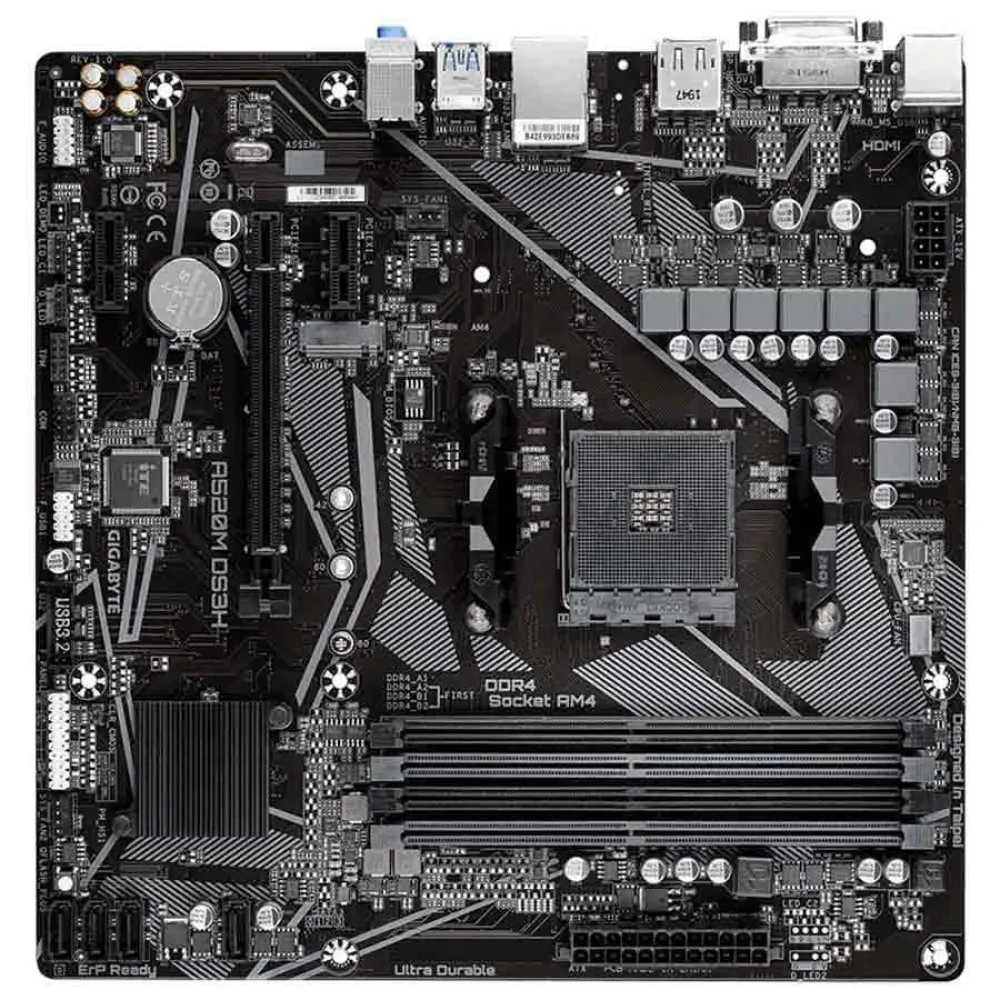

Gigabyte A520M bundkort

AMD A520 bundkort med ren digital VRM-løsning, lyd i høj kvalitet, GIGABYTE Gaming LAN med båndbreddestyring, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
GIGABYTE UD-seriens bundkort bruger et 5 + 3-fases rent digitalt PWM + Low RDS (on) MOSFETs-design til understøttelse af 3. generations AMD Ryzen ™ -CPU'er ved at tilbyde utrolig præcision ved at levere strøm til bundkortets mest strømhungrige og energisensitive komponenter samt forbedret systemydelse og ultimativ hardware-skalerbarhed.


Funktioner:

Understøtter AMD Ryzen ™ 5000-serien / 3. generation Ryzen ™ og 3. generation Ryzen ™ med Radeon ™ grafikprocessorer
Dual Channel ECC / Non ECC Unbuffered DDR4, 4 DIMM'er
5 + 3-fasers ren digital VRM-løsning med lave RDS (til) MOSFET'er
Ultrahurtig NVMe PCIe 3.0 x4 M.2-stik
GIGABYTE Eksklusiv 8118 Gaming LAN med båndbreddestyring
HDMI, DVI D, skærmporte til flere skærme
RGB FUSION 2.0 Understøtter adresserbare LED- og RGB LED-strimler
Smart ventilator 5 har flere temperatursensorer, hybrid ventilatorhoveder med FAN STOP
Q Flash Plus opdater BIOS uden installation af CPU, hukommelse og grafikkort

Fordele ved lave RDS (on) MOSFET'er:
Optimeret portafgift for at minimere skiftetab.
Lavere temperatur, mindre størrelse, bedre termiske egenskaber.

NVMe PCIe Gen3 x4 M.2-stik:
GIGABYTE bundkort er fokuseret på at levere M.2-teknologi til entusiaster, der ønsker at maksimere deres systems potentiale.

Eksklusiv Realtek 8118 Gaming LAN:
Højhastigheds Gigabit LAN med automatisk båndbreddetildeling
Realtek 8118 LAN er en højtydende og venlig netværkschip til spilafspillere med automatisk båndbreddetildeling for at sikre den højeste netværksprioritet i spillet eller applikationen. Det kan give brugerne de mest omfattende funktioner og den hurtigste og smidigste internetoplevelse.

HDMI 2.1 til 4K / 60P / 21: 9 / HDCP 2.3 Support:
HDMI 2.1, som er bagudkompatibel med HDMI 2.0 / 1.4 og tilbyder 48 Gb / s båndbredde - to gange mere end tidligere generation. Dette frigør brugernes potentiale til at overføre flere videostreams samt et indbygget filmisk 21: 9-forhold (som de fleste film er optaget i), Full HDR og HDCP 2.3-understøttelse for at tilbyde den bedste visuelle oplevelse for seerne.

Smart blæser 5:
Med Smart Fan 5 kan brugere sikre, at deres spil-pc kan opretholde sin ydeevne, mens de forbliver kølige. Smart Fan 5 giver brugerne mulighed for at udveksle deres ventilatorhoveder for at reflektere forskellige termiske sensorer forskellige steder på bundkortet. Ikke kun det, med Smart Fan 5 er der introduceret flere hybride ventilatorhoveder, der understøtter både PWM- og spændingsmodusventilatorer, for at gøre bundkortet mere væskekølet venligt.

5 temperatursensorer
3 ventilatorstifthoveder
Alle ventilatorstifthoveder opgraderet til hybrid ventilatorhoveder
Interoperable blæsere og sensorer
Intuitivt brugergrænseflade til ventilatorkontrol

FAN STOP Hybrid FAN Header Smart Fan 5 Software:
Opnå ventilatorstille. Med Fan Stop skal du kortlægge enhver ventilator for at stoppe helt, når temperaturen falder under en specificeret tærskel. Hvilken blæser stopper, baseret på aflæsninger fra hvilken sensor og ved hvilken temperatur - det hele kan tilpasses efter eget valg.

Hybrid ventilatorstifthoveder:
Antag fuldstændig kontrol over din opsætning af væskekøling! Smart Fan 5 modtager op til den anden information om flowhastighed og vandtemperatur gennem Hybrid Fan Pin Headers eller eksterne termistorsensorer - hvilket giver dig absolut mestring over din pc.
Alle hybridventilatorhoveder kan automatisk registrere typen af køleenhed, uanset om det er ventilator eller pumpe med anden PWM- eller spændingstilstand.

Ny Smart Fan 5-software:
Vælg mellem forskellige tilstande, stille til fuld hastighed, for at matche dine systembrugsindstillinger.
For hver ventilator eller pumpe kan du bruge den intuitive ventilatorkurve til at definere udløsertærskler og tilsvarende blæserhastigheder.

RGB FUSION 2.0:
Med A520 bundkort er RGB Fusion 2.0 endnu bedre med adresserbare lysdioder. RGB Fusion 2.0 giver brugerne mulighed for at styre ombord RGB og eksterne RGB / adresserbare LED-lysstrimler * til deres pc-opbygning. Allerede funktion, der er fyldt med farver og mønstre, er RGB Fusion 2.0 nu opgraderet for at forbedre den adresserbare LED-understøttelse. Med eksterne adresserbare LED-strimler, hvor hver LED kan adresseres digitalt, så brugerne kan opleve endnu flere mønstre, stilarter og belysning.
Med A520 bundkort understøtter de eksterne 5V adresserbare LED-lysstrimler og op til 300 LED-lys. RGB Fusion 2.0 med adresserbare lysdioder leveres med nye mønstre og forskellige hastighedsindstillinger med mere at komme.

RGB Fusion 2.0-software:
Med en integreret intuitiv brugergrænseflade giver RGB Fusion 2.0 dig en bedre løsning til tilpasning af lyseffekter på tværs af alle understøttede enheder. Fra bundkort, grafikkort til de perifere produkter kan du personliggøre din gaming rig med din egen stil og vise din build ved at dele profilerne. Derudover gør den nye spiltilstand lyseffekterne interaktive med udvalgte spil for at give dig den mest fordybende spiloplevelse.

GIGABYTE RGB Fusion APP:
Lad ikke bare din pc skinne, gør det til et kunstværk, som venner vil misunde. Med GIGABYTE RGB Fusion-mobilappen kan brugere se, mens de styrer belysningen i deres spil-pc. Dette giver brugerne let adgang, når de prøver at justere farver og hastigheder til forskellige tilstande, alt dette kan opnås væk fra tastaturet og skærmen på deres pc.

High End lydkondensatorer:
GIGABYTE-bundkort bruger avancerede lydkondensatorer. Disse kondensatorer af høj kvalitet hjælper med at levere lyd med høj opløsning og høj kvalitet for at give de mest realistiske lydeffekter til spillere.

Audio Noise Guard:
GIGABYTE-bundkort har en lydstøjbeskyttelse, der i det væsentlige adskiller kortets følsomme analoge lydkomponenter fra potentiel støjforurening på PCB-niveau.

Q Flash Plus:
Opdater BIOS nemt uden at installere CPU, hukommelse og grafikkort.
Med GIGABYTE Q Flash Plus behøver du ikke installere CPU, hukommelse og grafikkort eller gå ind i BIOS-menuen for at blinke BIOS. Bare download og gem en ny BIOS-fil (omdøb til gigabyte.bin) på USB-flashdrevet, og tryk derefter på den dedikerede Q Flash Plus-knap, så er du klar!

Strømstik med solid stift:
A520 bundkort har solidt belagte ATX 12V 8pin strømstik, der giver stabil strømforsyning, mens CPU-overbelastning.
Fordele ved stikkontakt med stift
Større kontaktområde for elektricitet
Mere metalmængde til at opretholde højere effekt og genereret varme
Ultra holdbar og længere levetid

START SULFURISERINGSBESKYTTELSE:
Svovlforbindelser i luften kan trænge igennem små modstander ombord, hvilket skaber kemisk forandring og får disse modstande til at åbne eller blive korte. Hvis en af disse sker, fungerer bundkortet ikke. Ved at udstyre modstande med et anti-svovl-design giver GIGABYTE Ultra Durable Motherboards en helt ny betydning.

Opdateret BIOS:
BIOS er vigtig for brugerne under den første opsætning for at give de mest optimale indstillinger. Med en ny GUI og lettere at bruge funktionaliteter har GIGABYTE været i stand til at genopfinde BIOS for at give brugerne en bedre oplevelse, mens de opsætter deres nye system.

APP-CENTER:
GIGABYTE APP CENTER er en nyttig portal for alle GIGABYTE MB-hjælpeprogrammer og drivere, du kan vælge ethvert værktøj, du vil installere, fra APP CENTER og holde dig opdateret med de nyeste hjælpeprogrammer og drivereversion.

EasyTune ™:
GIGABYTE's EasyTune ™ er en enkel og brugervenlig grænseflade, der giver brugerne mulighed for at finjustere deres systemindstillinger eller justere system- og hukommelsesure og spændinger i et Windows-miljø. Med Smart Quick Boost er det kun et klik, der kræves for automatisk at overklokke dit system, hvilket giver et ekstra ydelsesforøg, når du har mest brug for det.

@BIOS:
GIGABYTE @BIOS-appen giver dig mulighed for at opdatere dit systems BIOS indefra Windows ved hjælp af en enkel og glat grafisk brugergrænseflade. @BIOS kan automatisk downloade den nyeste version fra GIGABYTE-serverne, eller du kan opdatere din BIOS fra en fil på din computer. @BIOS giver dig også mulighed for at gemme din nuværende BIOS i en fil, gendanne din tidligere BIOS fra et billede og sikkerhedskopiere din BIOS til et billede.

Systeminformationsfremviser:
GIGABYTE System Information Viewer er en central placering, der giver dig adgang til din aktuelle systemstatus. Overvåg komponenter som ure og processor, indstil din foretrukne ventilatorhastighedsprofil, opret alarmer, når temperaturen bliver for høj, eller registrer dit systems adfærd; dette er mulighederne i System Information Viewer.


Specifikationer:

CPU:
AMD Socket AM4, understøttelse af: AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ og 3rd Gen Ryzen ™ med Radeon ™ grafikprocessorer
(Se venligst ´´CPU Support List´´ for mere information.)

Chipsæt:
AMD A520

Hukommelse:
4 x DDR4 DIMM-stik, der understøtter op til 128 GB (32 GB enkelt DIMM-kapacitet) systemhukommelse
AMD Ryzen ™ 5000-serie processorer / 3. generation AMD Ryzen ™:
Understøttelse af DDR4 4400 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 ( OC) / 3200/2933/2667/2400/2133 MHz hukommelsesmoduler
3. generation af AMD Ryzen ™ med Radeon ™ grafikprocessorer:
Understøttelse af DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz hukommelsesmoduler
Dual channel-hukommelsesarkitektur
Understøttelse af ECC Un-bufret DIMM 1Rx8 / 2Rx8 hukommelsesmoduler
Understøttelse af ikke-ECC Un-bufret DIMM 1Rx8 / 2Rx8 / 1Rx16 hukommelsesmoduler
Understøttelse af Extreme Memory Profile (XMP) hukommelsesmoduler
(Se venligst ´´Minnesupportliste´´ for mere information.)

Indbygget grafik:
Integreret i 3. generation AMD Ryzen ™ med Radeon ™ grafikprocessorer:
1 x DVI D-port, der understøtter en maksimal opløsning på 1920x1200 @ 60 Hz
* DVI D-porten understøtter ikke D Sub-forbindelse via adapter.
1 x DisplayPort, der understøtter en maksimal opløsning på 5120x2880 ved 60 Hz
* Understøttelse af DisplayPort 1.4-version, HDCP 2.3 og HDR.
1 x HDMI-port, der understøtter en maksimal opløsning på 4096x2160 ved 60 Hz
* Understøttelse af HDMI 2.1-version, HDCP 2.3 og HDR.
Understøttelse af op til 3 skærme på samme tid
Maksimal delt hukommelse på 16 GB

Lyd:
Realtek® Audio CODEC
High Definition Audio
2/4 / 5.1 / 7.1 kanal
* For at konfigurere 7.1-kanals lyd skal du åbne lydsoftwaren og vælge Enheds avancerede indstillinger> Afspilningsenhed for at ændre standardindstillingen først. Besøg GIGABYTEs websted for detaljer om konfiguration af lydsoftwaren.

LAN:
Realtek® GbE LAN-chip (1000 Mbit / 100 Mbit)

Udvidelses slots:
CPU: 1 x PCI Express x16 slot, der understøtter PCIe 3.0 og kører på x16
Chipsæt: 2 x PCI Express x1 slots, der understøtter PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Opbevaringsgrænseflade:
CPU: 1 x M.2-stik (Socket 3, M-nøgle, type 2242/2260/2280 SATA og PCIe 3.0 x4 / x2 SSD-understøttelse)
Chipsæt: 4 x SATA 6Gb / s-stik
Understøttelse af RAID 0, RAID 1 og RAID 10

CPU:
4 x USB 3.2 Gen 1-porte på bagpanelet

Chipsæt:
2 x USB 3.2 Gen 1-porte tilgængelige via det interne USB-header
4 x USB 2.0 / 1.1-porte (2 porte på bagpanelet, 2 porte tilgængelige via det interne USB-header)

Interne I / O-stik:
1 x 24-pin ATX hovedstrømstik
1 x 8-polet ATX 12V strømstik
1 x CPU-ventilatorhoved
2 x systemblæserhoveder
1 x adresserbar LED strip header
1 x RGB LED strip header
1 x M.2 stik 3-stik
4 x SATA 6Gb / s-stik
1 x header på frontpanelet
1 x lydpanel på frontpanelet
1 x USB 3.2 Gen 1-overskrift
1 x USB 2.0 / 1.1 header
1 x Trusted Platform Module (TPM) header (2x6 pin, kun til GC TPM2.0_S modulet)
1 x header til seriel port
1 x klar CMOS-jumper
1 x Q Flash Plus-knap
＊ Alle ventilatorhoveder er underlagt AIO_Pump, Pump og højtydende blæser med kapacitet til at levere op til 2A / 12V @ 24W.

Stik på bagpanel:
1 x PS / 2-tastatur / museport
1 x DVI D-port
1 x DisplayPort
1 x HDMI-port
4 x USB 3.2 Gen 1-porte
2 x USB 2.0 / 1.1-porte
1 x RJ 45-port
3 x lydstik

I / O-controller:
ITE® I / O-controllerchip

H / W-overvågning:
Spændingsregistrering
Temperaturregistrering
Ventilatorhastighedsregistrering
Advarsel om overophedning
Advarsel om ventilatorfejl
Ventilatorhastighedskontrol
* Om ventilatorhastighedsstyringsfunktionen understøttes, afhænger af den køler, du installerer.

BIOS:
1 x 128 Mbit flash
Brug af licenseret AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikke funktioner:
Support til APP Center
* Tilgængelige applikationer i APP Center kan variere efter bundkortmodel. Understøttede funktioner i hver applikation kan også variere afhængigt af bundkortets specifikationer.
@BIOS
EasyTune
Hurtig opstart
Game Boost
TIL / FRA-opladning
RGB Fusion
Smart backup
Systeminformationsfremviser
Understøttelse af Q Flash Plus
Understøttelse af Q Flash
Understøttelse af Xpress Install

Medfølgende software:
Norton® Internet Security (OEM-version)
Realtek® 8118 Gaming LAN-båndbreddekontrolværktøj

Operativ system:
Understøttelse af Windows 10 64 bit

Formfaktor:
Micro ATX formfaktor; 24,4 cm x 24,4 cm
