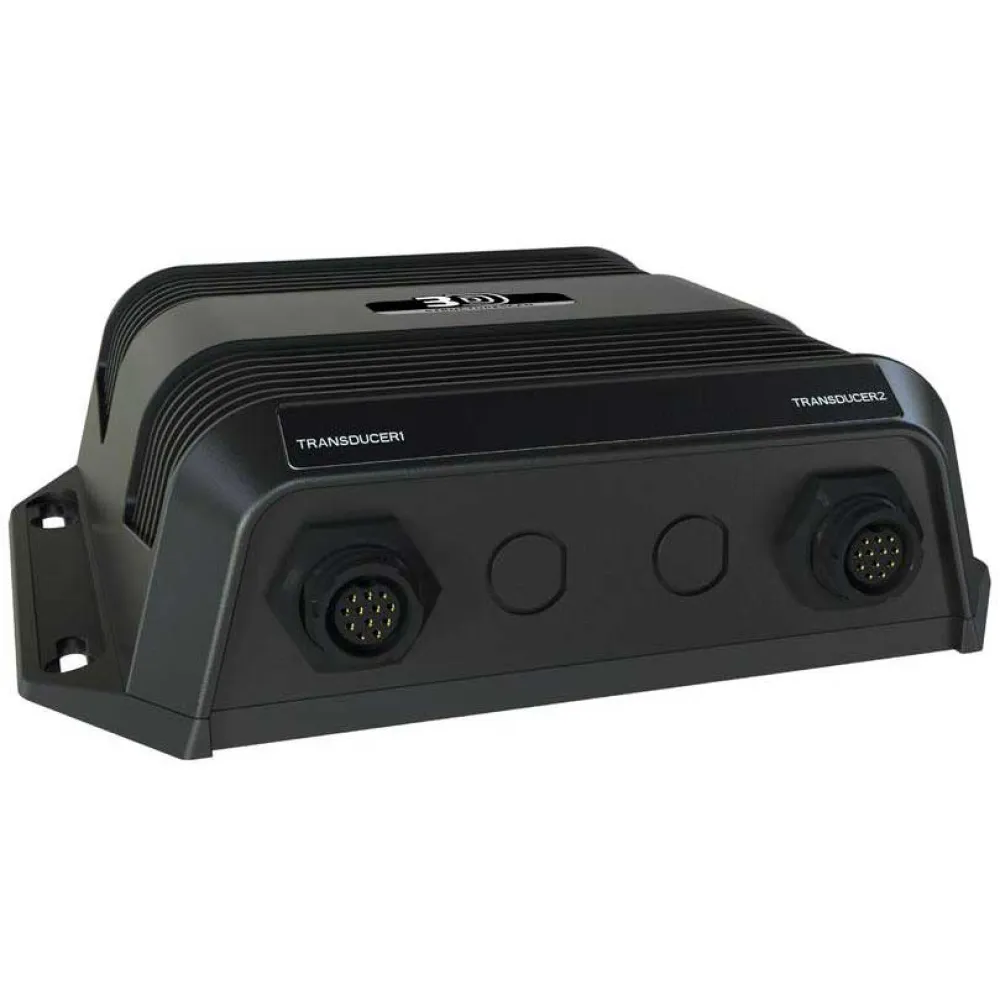

Lowrance StructureScan 3D-Schwinger

LOWRANCE 000 12397 001 LOWRANCE STRUKTUR SCAN 3D

Alle neuen dreidimensionalen Ansichten, verbesserte Downscan Imaging und StructureScan- HD Konturen unter der Wasseroberfläche angezeigt? bis zu 600 Meter Backbord- und Steuerbord? mit unglaublich detaillierte, High-Definition-Ansichten. StructureScan- 3D bietet mehrere Ansichten, einschließlich zweidimensionaler Downscan Imaging und StructureScan- HD, und die neuen, realistischen dreidimensionalen Ansichten.

Klarste Sidescan- Ansichten Der StructureScan- 3D-Wandler-Design mit einer erhöhten Anzahl von Sensoren für höhere Abbildungsleistung verbessert.

Vollständige Kontrolle der Unterwasseransichten Mit voreingestellten virtuellen Sicht Winkel oder Scantrack pantilt Steuermodus drehen, können Sie die Ansicht und Perspektive unter Ihrem Boot anpassen. Kombinieren Sie benutzerdefinierte HD und 3D-Ansichten Ihr Verständnis zu erhöhen, wie man Fische betreffen decken und Fanggebiete effektiver zu suchen.

Die Leading Edge Scan-Referenz sofort zeigt Abdeckungsbereich Leading Edge bietet eine grafische Darstellung von Sonarstrahlen, wie sie mit Bodenkonturen schneiden. Der zuletzt gescannte Bereich wird durch rote fächerförmigen Markierungen direkt unter dem Boot vertreten. Leading Edge enthält auch eine Tiefenskala, die größere Tiefe Detail zeigt, wie Sie die Ansicht vergrößern, können Sie ein besseres Gefühl für Zieltiefe zu geben.

SelectScan Zielidentifizierung macht Fisch Erkennung einfacher Schattierungen automatisch Fisch Abdeckung halten und schwebende Ziele in einer Farbe, die die gewählte Farbpalette kontrastiert, Ziel machen Identifizierung schneller und einfacher als je zuvor.

Vertikale Erweiterung macht auch nur die geringste Tiefe mehr sichtbar Diese Funktion verändert eine vom Benutzer wählbare Skala ist, die auf vertikale Tropfen und entscheidende Tiefe Konturänderungen Bildschirm Schwerpunkt gilt, bilden sie einfacher, an das umgebende Gelände unter Wasser zu identifizieren relativ.

3D-Wegpunkt-Overlay erstellt eine virtuelle Fanggebiete Neubetrachtung Boje Marker, die Struktur und andere Unterwasser-Funktionen ist einfach, mit dem Waypoint Overlay-Funktion. Verwenden Sie den Wegpunkt Tastatur einen Wegpunkt an der Boots Ort zu speichern, oder wechseln Sie zu Cursor-Modus, und speichern Sie einen Wegpunkt über spezifische Ziele, baitfish oder Abdeckung.

Extra-Ethernet-Erweiterung Das StructureScan- 3D-Modul unterstützt die Konnektivität für bis zu drei vernetzten Geräten.

StructureScan- 3D Sidescan- Bildgebung zeigt Gelände unter Wasser und Fische Holdingstruktur ein Super breit, 180 Grad zu schaffen, dreidimensionale Ansicht unter Ihrem Boot. Die exklusiven dreidimensionale Ansichten können nur auf der Lowrance HDS Gen3 Fischfinders / Plottern, Simrad NSS evo2 und NSO Evo2 Navigationssystemen angezeigt werden. Dieses einzigartige, echte tolife Ansicht wird mit einer einzigen Artikelnummer erreicht, die eine neue Sidescan 3D-Skimmer-Schwinger und StructureScan- 3D-Modul enthält.

Technische Daten

StructureScan-

Ausgangsleistung 500W RMS

Max Seitenbereich 300ft jeder Seite

Max Dynamikbereich 300ft

Frequenz 455 & 800kHz

Chirp und Single Frequency Sonar

Ausgangsleistung 250W RMS

max Tiefe 3.500 ft Transdcuer Dependent

Chirp Frequenz 40 60kHz, 85 145kHz, 130 210kHz

Schmalbandfrequenz 50 kHz / 83 kHz / 200 kHz

Anschlüsse

THERNET 3 Ports

Power 4 Pin Stromstecker

Transducer Port-1 Blue 7-Pin-Stecker für Sonar CHIRP und Schmalband transdcuers

Transducer Port 2 Schwarz 9-Pin-Anschluss für die Verwendung mit StructureScan- HD und Spotlight transdcuers

Eingangsspannung 12 / 24VDC

Abmessungen 2.2 "H x 7.1" W

Was ist in der Box:

StructureScan- 3D-Modul

Netzkabel

15 Ethernet-Kabel
