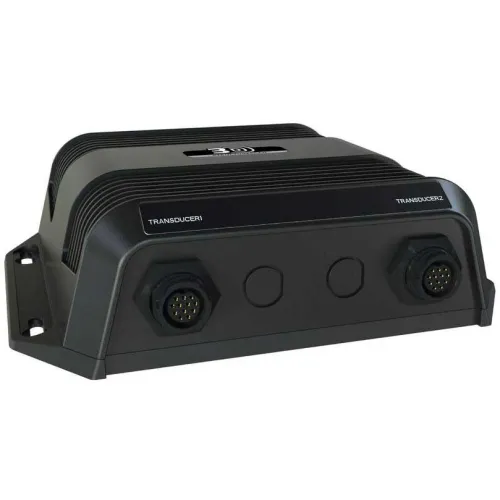

Lowrance StructureScan 3D-transducer

LOWRANCE 000 12397 001 LOWRANCE STRUKTUR SCAN 3D

Alle nye tredimensionelle visninger, forbedrede DownScan Imaging og StructureScan HD konturer under vand overfladen vises? op til 600 fod bagbord og styrbord? med utroligt detaljerede, høj udsigt definition. StructureScan 3D giver flere synspunkter, herunder todimensional DownScan Imaging og StructureScan HD, og ​​de nye, realistiske tredimensionelle visninger.

Klarest mulige Sidescan udsigt Den StructureScan 3D transducer design er blevet forbedret med et øget antal sensorer til større imaging ydeevne.

Fuld kontrol af undersøiske udsigt Brug forudindstillede virtuelle synspunkt vinkler eller ScanTrack pantilt rotere kontrol tilstand kan du justere visningen og perspektiv under din båd. Kombiner custom HD og 3D-visninger til at øge din forståelse af, hvordan fisk vedrører dække og søge fiskeriområder mere effektivt.

Forkanten scanning henvisning viser øjeblikkeligt dækningsområde Leading Edge giver en grafisk illustration af sonar bjælker, som de skærer bundkonturer. Det senest scannede område er repræsenteret af røde vifteformede markører direkte under båden. Leading Edge indeholder også en dybde skala, der viser større dybde detaljer som du zoomer ind, hvilket giver dig en bedre fornemmelse af mål dybde.

SelectScan identifikation mål gør fisk afsløring nemmere automatisk nuancer fisk holder dækslet og suspenderede mål i en farve, der kontrasterer den valgte farvepalet, hvilket gør mål identifikation hurtigere og nemmere end nogensinde før.

Lodret Enhancement gør selv den mindste dybde ændrer mere synlig Denne funktion er en bruger valgbar skala, der gælder på skærmen vægt på vertikale dråber og afgørende dybde kontur ændringer, hvilket gør dem lettere at identificere i forhold til det omgivende undersøiske terræn.

3D Waypoint Overlay skaber et virtuelt bøje markør Evaluering fiskeriområder, struktur og andre undersøiske funktioner er nemt med Waypoint Overlay-funktionen. Brug waypoint tastatur til at gemme et waypoint på båden sted, eller skifte til markørtilstand, og gemme et waypoint i specifikke mål, agnfisk eller dæksel.

Ekstra Ethernet ekspansion Den StructureScan 3D-modulet understøtter tilslutning til op til tre netværksenheder.

StructureScan 3D sidescan billedbehandling afslører undervands terræn og fisk holdingstruktur for at skabe en super bred, 180 graders, tredimensionelle visning under din båd. De eksklusive tredimensionelle visninger kan kun vises på Lowrance HDS Gen3 fishfinder / kortplottere, Simrad NSS Evo2 og NSO Evo2 navigationssystemer. Denne unikke, sand tolife visning opnås med en enkelt SKU, der omfatter en ny Sidescan 3D Skimmer transducer og StructureScan 3D modul.

Specifikationer

StructureScan

Output power 500W RMS

Max side interval 300ft hver side

Max ned rækkevidde 300ft

Frekvens 455 & 800kHz

Chirp og Single Frequency Sonar

Output power 250W RMS

max dybde 3.500 ft Transdcuer Afhængig

Chirp frekvens 40 60kHz, 85 145kHz, 130 210kHz

Smal band frekvens 50 kHz / 83 kHz / 200kHz

Tilslutninger

Thernet 3 porte

Power 4 Pin strømstik

Transducer Port 1 Blue 7 polet sonar stik til CHIRP og snævre bånd transdcuers

Transducer Port 2 sort 9 bens stik til brug med StructureScan HD og Spotlight transdcuers

Indgangsspænding 12 / 24VDC

Dimensioner 2.2 "H x 7,1" W

Hvad i kassen:

StructureScan 3D Module

Strømkabel

15 Ethernet-kabel
