Lowrance Sonde StructureScan 3D

LOWRANCE 000 12397 001 LOWRANCE STRUCTURE SCAN 3D

Toutes les nouvelles vues tridimensionnelles, l´amélioration DownScan Imaging et StructureScan HD Contours sous la surface de l´eau sont présentés? jusqu´à 600 pieds bâbord et à tribord? avec, vue sur la définition incroyablement détaillées élevées. StructureScan 3D fournit des vues multiples, y compris l´imagerie bidimensionnelle DownScan et StructureScan HD, et les nouvelles, réalistes vues tridimensionnelles.

La plus claire possible des vues à balayage latéral La conception du transducteur StructureScan 3D a été améliorée avec un nombre accru de capteurs pour une plus grande qualité d´image.

Contrôle complet des vues sous-marines à l´aide point virtuel preset angles de vue ou ScanTrack PANTILT tourner le mode de commande, vous pouvez ajuster la vue et de la perspective sous votre bateau. Combinez HD personnalisé et des vues 3D pour augmenter votre compréhension de la façon dont les poissons se rapportent à couvrir et à la recherche des zones de pêche plus efficacement.

The Edge référence de balayage Leading montre instantanément la zone de couverture Leading Edge fournit une illustration graphique des faisceaux sonar comme ils se croisent avec des contours inférieurs. La zone la plus récemment numérisée est représentée par forme d´éventail de marqueurs rouges directement sous le bateau. Leading Edge comprend également une échelle de profondeur qui montre plus en détail de la profondeur que vous zoomez, vous donnant une meilleure idée de la profondeur de la cible.

l´identification des cibles SelectScan rend la détection de poissons plus facile automatiquement ombrage poissons tenant le couvercle et les cibles suspendues dans une couleur qui contraste la palette de couleurs choisie, ce qui rend l´identification des cibles plus rapide et plus facile que jamais.

Amélioration Vertical rend la moindre profondeur change plus visible Cette fonction est une échelle sélectionnable par l´utilisateur qui applique l´accent à l´écran à des gouttes verticales et des changements cruciaux de contour de profondeur, ce qui les rend plus faciles à identifier par rapport au terrain sous-marin environnant.

3D Waypoint Overlay crée un marqueur de bouée virtuelle Revisiter les zones de pêche, de la structure et d´autres éléments sous-marins est facile avec la fonction Waypoint Overlay. Utilisez le clavier du waypoint pour enregistrer un waypoint à l´emplacement du bateau, ou passer en mode curseur, et enregistrer un waypoint sur des cibles spécifiques, baitfish ou couverture.

extension Ethernet supplémentaire Le module StructureScan 3D prend en charge la connectivité pour un maximum de trois appareils en réseau.

imagerie sidescan StructureScan 3D révèle la structure de maintien du terrain et le poisson sous l´eau pour créer un super grand, 180 degrés, vue tridimensionnelle sous votre bateau. Les trois points de vue exclusifs dimensions ne peuvent être affichés sur le Lowrance HDS Gen3 Sondeur / chartplotters, Simrad NSS evo2 et NSO Evo2 systèmes de navigation. Cette véritable vue unique, de tolife est atteint avec un seul SKU qui comprend un nouveau capteur SideScan 3D Skimmer et le module StructureScan 3D.

Caractéristiques

StructureScan

Sortie RMS de puissance 500w

plage de côté Max 300ft de chaque côté

Max bas gamme 300ft

Fréquence 455 et 800kHz

Chirp et unique Sonar de fréquence

Sortie RMS de puissance 250w

profondeur max 3500 ft Transdcuer Dependent

fréquence Chirp 40 60kHz, 85 145kHz, 130 210kHz

Narrow bande de fréquence de 50 kHz / 83kHz / 200kHz

Les liaisons

THERNET 3 ports

Puissance connecteur d´alimentation 4 broches

Transducteur Port 1 Blue connecteur sonar 7 broches pour CHIRP et transdcuers à bande étroite

Transducteur Port 2 Black connecteur 9 broches pour une utilisation avec StructureScan HD et transdcuers Spotlight

Tension d´entrée 12 / 24vDC

Dimensions 2.2 "H x 7.1" W

Qu´y a-t-il dans la boite:

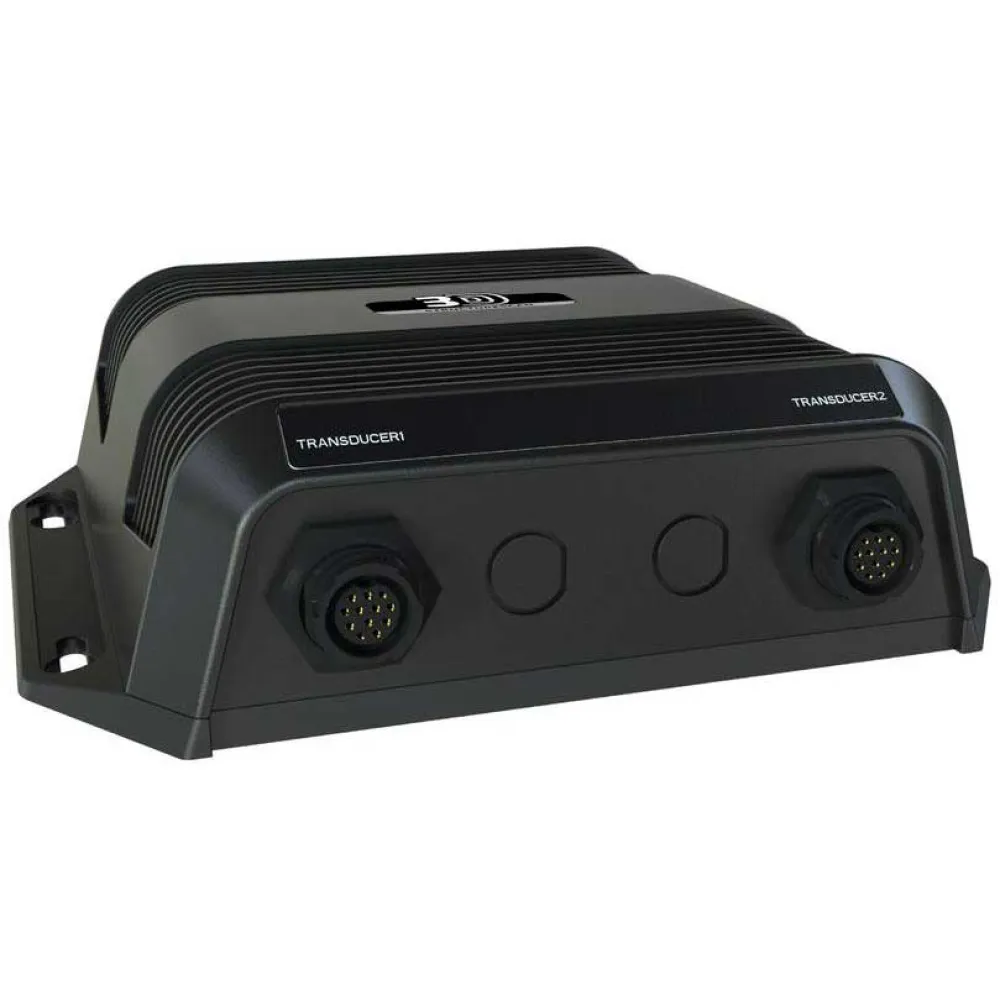

Module 3D StructureScan

Cordon d´alimentation

câble 15 Ethernet
