Lowrance StructureScan 3D-svinger

LOWRANCE 000 12397 001 LOWRANCE STRUKTUR SCAN 3D

Alle nye tredimensjonale visninger, forbedret nedskanning Imaging og StructureScan HD Contours under vannflaten vises? opp til 600 fot styrbord og babord? med utrolig detaljerte, høye utsikt HD. StructureScan 3D gir flere visninger, inkludert todimensjonale nedskanning Imaging og StructureScan HD, og ​​de nye, realistiske tredimensjonale visninger.

Klareste mulige sidescan utsikt The StructureScan 3D svinger design har blitt forbedret med et økt antall sensorer for større bildeytelse.

Full kontroll av undervannsutsikt Bruke forhåndsinnstilte virtuell synspunkt vinkler eller Scantrack pantilt rotere kontrollmodus, kan du justere visningen og perspektiv under båten. Kombiner tilpasset HD og 3D-visning for å øke din forståelse av hvordan fisken forholder seg å dekke og for å søke fiskeområder mer effektivt.

The Leading Edge skanning henvisning umiddelbart viser dekningsområdet Leading Edge gir en grafisk illustrasjon av sonarstråler som de krysser med bunnkonturer. Den sist skannede området er representert med røde vifteformet markører direkte under båten. Leading Edge inkluderer også en dybdeskala som viser større dybde detalj når du zoomer inn, og gir deg en bedre følelse av target dybde.

SelectScan mål identifikasjon gjør fisken deteksjon lettere automatisk nyanser fisk som holder dekselet og suspendert mål i en farge som står i kontrast den valgte fargepaletten, noe som gjør målet identifikasjon raskere og enklere enn noen gang før.

Vertikal Enhancement gjør selv den minste dybden endres mer synlig Denne funksjonen er et brukervalgt skala som gjelder skjermen vekt på vertikale dråper og avgjørende Dybdekontur endringer, noe som gjør dem lettere å identifisere forhold til omkringliggende undervannsterreng.

3D Waypoint Overlay oppretter en virtuell bøyen markør Revisiting fiskeområder, struktur og andre undervanns funksjoner er lett med veipunkt Overlay funksjonen. Bruk veipunkt tastaturet for å lagre et veipunkt i båtens posisjon, eller velge kursor modus og lagre et veipunkt i løpet bestemt mål, agnfisk eller dekke.

Ekstra Ethernet ekspansjon StructureScan 3D modulen støtter tilkobling for opptil tre nettverksenheter.

StructureScan 3D scan avbildning avslører undervannsterreng og fiskeholdingstruktur for å skape en super bred, 180-graders, tredimensjonal visning under båten. De eksklusive tredimensjonale visninger kan bare vises på Lowrance HDS Gen3 ekkolodd / kartplottere, Simrad NSS Evo2 og NSO Evo2 navigasjonssystemer. Denne unike, sann tolife syn oppnås med en enkelt SKU som inkluderer en ny sidescan 3D Skimmer svinger og StructureScan 3D modul.

spesifikasjoner

StructureScan

Utgangseffekt 500W RMS

Max side rekkevidde 300ft hver side

Max ned utvalg 300ft

Frekvens 455 & 800kHz

Kvitre og enkel frekvens ekkolodd

Utgangseffekt 250W RMS

maks dybde 3500 ft Transdcuer Dependent

Chirp frekvens 40 60 kHz, 85 145kHz, 130 210kHz

Smale band frekvens 50 kHz / 83kHz / 200kHz

tilkoblinger

Thernet 3 porter

Strøm 4 pin strømkontakt

Svinger Port 1 Blue 7-pin sonar kontakt for CHIRP og smale bånd transdcuers

Svinger Port 2 Black 9 pinners kontakt for bruk med StructureScan HD og Spotlight transdcuers

Inngangsspenning 12 / 24vDC

Mål 2.2 "H x 7.1" W

Hva i esken:

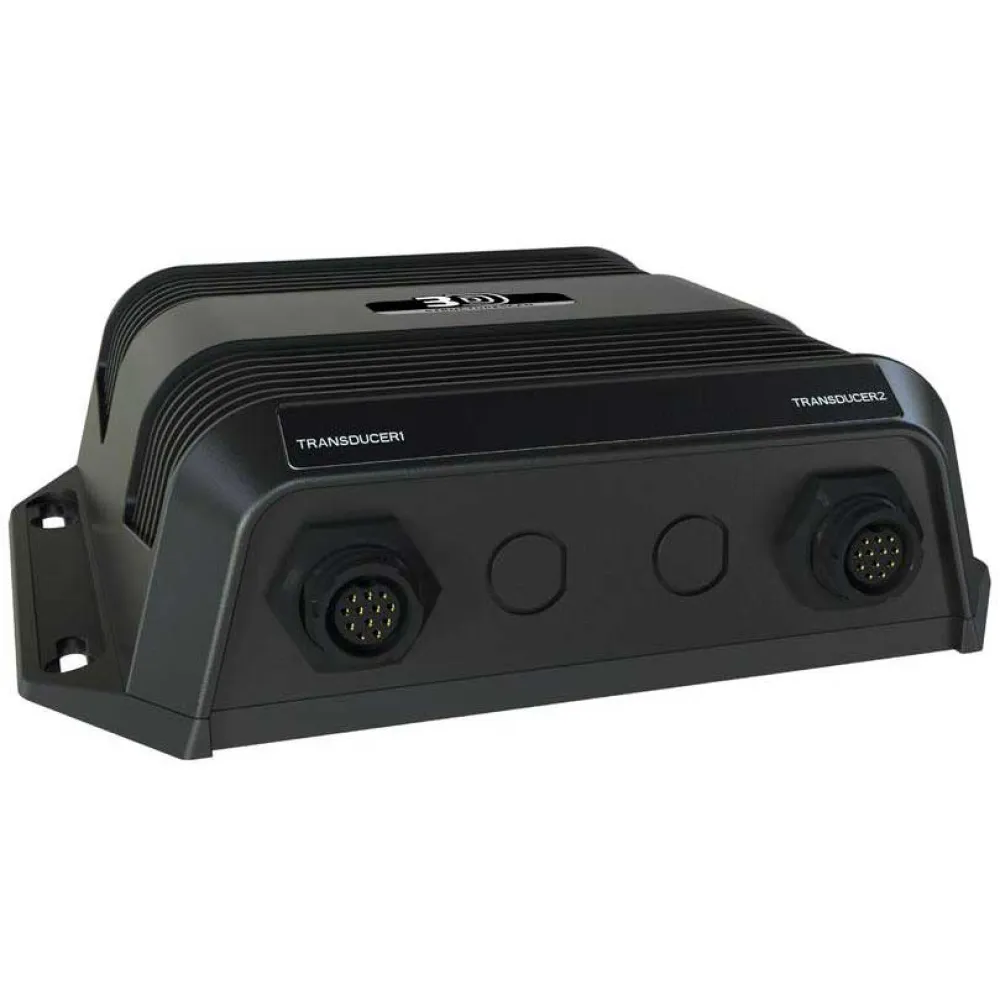

StructureScan 3D Module

Strømledning

15 ethernet-kabel
