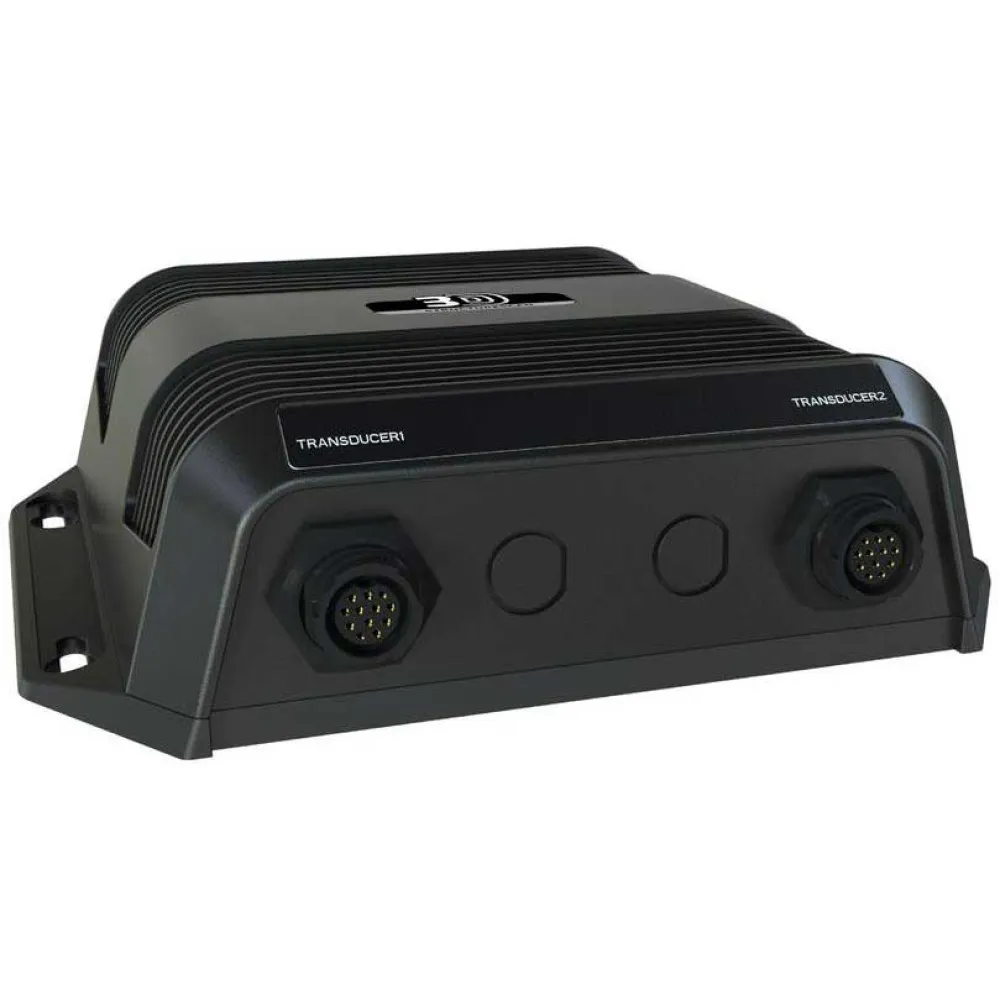

Lowrance Transdutor StructureScan 3D

LOWRANCE 000 12397 001 LOWRANCE ESTRUTURA SCAN 3D

Todos os novos três pontos de vista dimensional, melhoradas DownScan Imaging and StructureScan HD Contours abaixo da superfície da água são mostrados? até 600 pés bombordo e estibordo? com, vistas incrivelmente detalhados de alta definição. StructureScan 3D oferece vários pontos de vista, incluindo imagem bidimensional DownScan e StructureScan HD, e os novos, realistas três vistas dimensionais.

Mais claros possíveis vistas sidescan O projeto transdutor StructureScan 3D foi reforçada com um aumento do número de sensores para uma melhor performance de imagem.

controle completo de pontos de vista subaquática com ponto virtual predefinido de ângulos de visão ou ScanTrack PanTilt girar modo de controle, você pode ajustar o ponto de vista e perspectiva abaixo de seu barco. Combine costume HD e 3D para aumentar a sua compreensão de como os peixes se relacionam para cobrir e para procurar zonas de pesca de forma mais eficaz.

A referência de digitalização Leading Edge mostra instantaneamente área de cobertura Leading Edge fornece uma ilustração gráfica de vigas de sonar como eles cruzam com contornos do fundo. A área mais recentemente digitalizado é representada por marcadores em forma de leque vermelho diretamente sob o barco. Leading Edge também inclui uma escala de profundidade, que mostra maior detalhe profundidade como você aumentar o zoom, dando-lhe uma melhor sensação de profundidade-alvo.

SelectScan identificação do alvo torna a detecção mais fácil de peixe automaticamente máscaras peixes segurando a tampa e os alvos suspensos em uma cor que contrasta a paleta de cores selecionada, tornando a identificação do alvo mais rápido e mais fácil do que nunca.

Vertical Enhancement faz mesmo o menor profundidade muda mais visível Este recurso é uma escala selecionável pelo usuário que se aplica ênfase na tela para quedas verticais e mudanças profundidade contorno cruciais, tornando-os mais fáceis de identificar em relação ao terreno subaquático circundante.

3D Waypoint Overlay cria um marcador bóia virtual Revisitando zonas de pesca, estrutura e outras características subaquáticas é fácil com o recurso Waypoint Overlay. Use o teclado waypoint para salvar um ponto de passagem no local do barco, ou mudar para o modo cursor, e salvar um waypoint sobre alvos específicos, baitfish ou tampa.

expansão Ethernet extra módulo A StructureScan 3D suporta conectividade para até três dispositivos de rede.

imaging sidescan StructureScan 3D revela terreno e peixes estrutura de exploração subaquática para criar um super larga, de 180 graus, três vista dimensional abaixo de seu barco. Os exclusivos três vistas tridimensionais só pode ser exibido no Lowrance HDS Gen3 sonda / chartplotters, Simrad NSS EVO2 e NSO Evo2 sistemas de navegação. Este, verdadeiro vista única tolife é atingida com um único SKU que inclui um novo transdutor SideScan 3D Skimmer e módulo StructureScan 3D.

Especificações

StructureScan

Saída de potência RMS 500w

Max gama do lado 300 pés de cada lado

Max para baixo 300 pés gama

Frequência 455 & 800kHz

Chirp e Sonar Single Frequency

Saída de potência RMS de 250W

profundidade máxima de 3.500 ft Transdcuer Dependente

frequência Chirp 40 60kHz, 85 145kHz, 130 210kHz

frequência de banda estreita 50 kHz / 83kHz / 200kHz

ligações

Thernet 3 portas

conector de alimentação 4 pinos de alimentação

Transdutor Porta 1 conector azul sonar 7 pinos para CHIRP e transdcuers de banda estreita

Transdutor Porto 2 Black conector de 9 pinos para uso com StructureScan HD e transdcuers Spotlight

Tensão de entrada 12 / 24VDC

Dimensões 2.2 "H x 7,1" W

O que está na caixa:

Módulo 3D StructureScan

Cabo de alimentação

cabo de 15 ethernet
