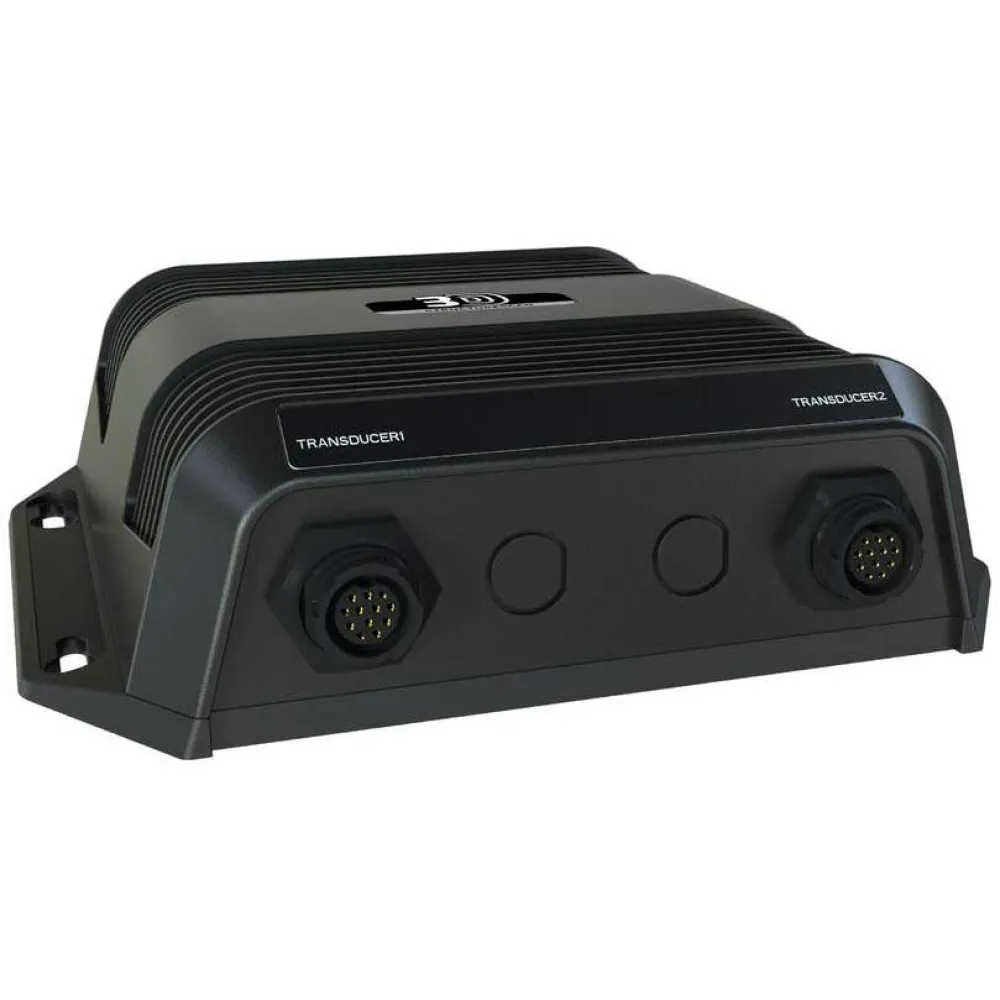

Lowrance Traduttore StructureScan 3D

LOWRANCE 000 12397 001 LOWRANCE STRUTTURA DI SCANSIONE 3D

Tutti i nuovi tre punti di vista dimensionale, il miglioramento DownScan Imaging e StructureScan HD contorni sotto la superficie delle acque sono mostrati? fino a 600 piedi e porta dritta? con, vista incredibilmente dettagliati ad alta definizione. StructureScan 3D fornisce viste multiple, tra cui bidimensionale Imaging DownScan e StructureScan HD, e le nuove, realistiche tre viste tridimensionali.

Più chiaro possibile vista sidescan Il design trasduttore StructureScan 3D è stata migliorata con un aumento del numero di sensori per maggiori prestazioni di imaging.

Controllo completo di vista subacquea che utilizzano punto virtuale prestabilito di angoli di vista o Scantrack PanTilt ruotare modalità di controllo, è possibile regolare la vista e la prospettiva sotto la vostra barca. Combinare HD personalizzato e viste 3D per aumentare la comprensione di come i pesci si riferiscono a coprire e per cercare zone di pesca in modo più efficace.

Il bordo di riferimento scansione Leading mostra istantaneamente l´area di copertura del bordo anteriore fornisce una rappresentazione grafica dei fasci sonar come si intersecano con contorni del fondale. La zona più recente acquisita viene rappresentato da marcatori a ventaglio rosso direttamente sotto la barca. Leading Edge comprende anche una scala di profondità che mostra più in dettaglio la profondità come si ingrandisce, dando una migliore senso di profondità bersaglio.

SelectScan identificazione dell´obiettivo rende individuazione del pesce più facile automaticamente ombreggia pesce tenendo la copertura e gli obiettivi sospese in un colore che contrasta la tavolozza dei colori selezionato, rendendo l´identificazione bersaglio più semplice e veloce che mai.

Miglioramento verticale rende cambia più visibile Questa funzione è una scala selezionabile dall´utente che si applica l´accento sullo schermo per cadute verticali e variazioni di profondità di contorno cruciali, rendendoli più facili da identificare rispetto al terreno sottomarino che circonda anche il minimo di profondità.

3D Waypoint Overlay crea un marcatore boa virtuale Rivisitare zone di pesca, struttura e altre caratteristiche subacquee è facile con la funzione Waypoint Overlay. Utilizzare la tastiera waypoint per salvare un waypoint nella posizione dell´imbarcazione, o passare alla modalità del cursore, e salvare un waypoint su obiettivi specifici, baitfish o il coperchio.

espansione Ethernet supplementare Il modulo StructureScan 3D supporta la connettività per un massimo di tre dispositivi di rete.

StructureScan 3D Imaging scansione laterale rivela subacquea terreno e pesce struttura di holding di creare un super wide, a 180 gradi, vista tridimensionale sotto la vostra barca. Le esclusive tre viste tridimensionali possono essere visualizzati solo sul Lowrance HDS Gen3 fishfinder / chartplotter, Simrad NSS EVO2 e NSO EVO2 sistemi di navigazione. Questo unico, vero vista tolife è raggiunto con una singola SKU che include un nuovo trasduttore SideScan 3D Skimmer e il modulo StructureScan 3D.

specifiche tecniche

StructureScan

Uscita RMS di potenza 500W

gamma del lato Max 300 piedi per lato

Max giù gamma 300ft

Frequenza 455 & 800Khz

Chirp e Sonar Single Frequency

Uscita RMS di potenza 250W

profondità massima di 3.500 ft Transdcuer Dependent

frequenza Chirp 40 60kHz, 85 145kHz, 130 210kHz

frequenza a banda stretta 50 kHz / 83kHz / 200kHz

Connessioni

Thernet 3 porte

Potenza connettore di alimentazione a 4 pin

Trasduttore Porta 1 Blu connettore sonar 7 pin per CHIRP e transdcuers a banda stretta

Trasduttore Porta 2 Nero connettore a 9 pin per l´uso con StructureScan HD e transdcuers Spotlight

Tensione in ingresso 12 / 24VDC

Dimensioni 2.2 "H x 7.1" W

Cosa c´è nella scatola:

Modulo 3D StructureScan

Cavo di alimentazione

cavo ethernet 15
