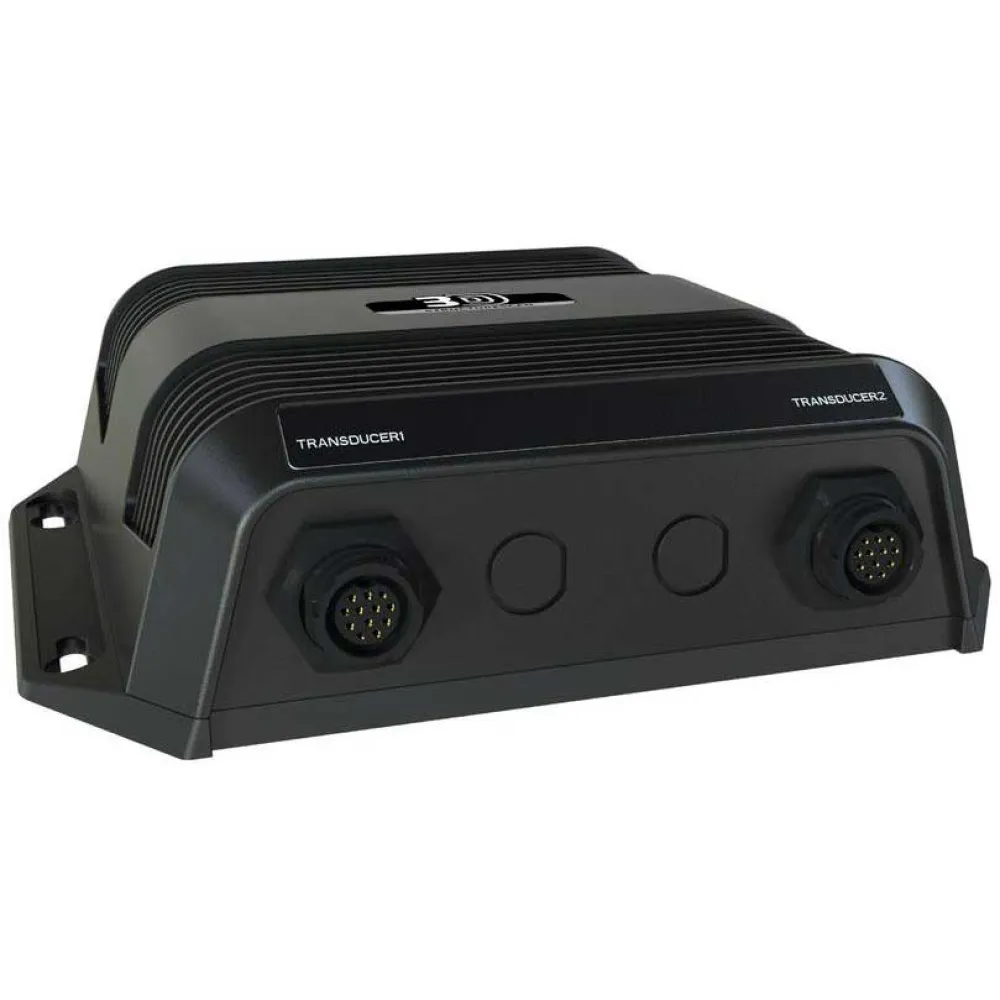

Lowrance StructureScan 3D-givare

LOWRANCE 000 12397 001 LOWRANCE STRUKTUR SCAN 3D

Alla nya tredimensionella vyer, förbättrade Downscan Imaging och Structure HD konturer under vattenytan visas? upp till 600 fot babord och styrbord? med otroligt detaljerade, höga vyer definition. Structure 3D ger flera vyer, inklusive tvådimensionell Downscan Imaging och Structure HD, och de nya, realistiska tredimensionella vyer.

Tydligast möjliga sidoseende vyer Den Structure 3D givare utformning har förbättrats med ett ökat antal sensorer för ökad bildprestanda.

Fullständig kontroll över undervattens vyer Använda förinställda virtuella synvinkel vinklar eller Scantrack pantilt rotera styrsätt, kan du justera vyn och perspektiv under båten. Kombinera anpassad HD och 3D-vyer för att öka din förståelse för hur fisken rör täcka och för att söka fiskeområden mer effektivt.

Framkanten scanning referens visar omedelbart täckningsområde Leading Edge ger en grafisk illustration av sonar balkar som de skär med bottenkonturer. Den senast skannade området representeras av röda solfjäderformade markörer direkt under båten. Leading Edge inkluderar också ett djup skala som visar större djup detalj när du zoomar in, vilket ger dig en bättre känsla av måldjup.

SelectScan mål identifiering gör fisk upptäckt lättare automatiskt nyanser fisk håller locket och svävande mål i en färg som kontrasterar den valda färgpaletten, vilket gör mål identifiering snabbare och enklare än någonsin tidigare.

Vertikal Enhancement gör även den minsta djupet ändras mer synlig Den här funktionen är en valbart skala som gäller tonvikten på skärmen på vertikala droppar och avgörande djupkonturförändringar, vilket gör dem lättare att identifiera i förhållande till den omgivande undervattensterräng.

3D Waypoint Overlay skapar en virtuell boj markör Översyn fiskeområden, struktur och andra undervattens funktioner är enkelt med Waypoint Overlay funktionen. Använd waypoint knappsatsen spara en waypoint på båtens läge eller växla till markörläge, och spara en waypoint över specifika mål, betesfisk eller lock.

Extra Ethernet expansion Structure 3D-modulen stöder anslutning för upp till tre nätverksenheter.

Structure 3D sidotittande avbildning avslöjar vattens terräng och fisk ägarstruktur för att skapa en superbred, 180 graders, tredimensionell vy under din båt. De exklusiva tredimensionella vyer kan endast visas på Lowrance HDS Gen3 ekolod / kartplottrar, Simrad NSS evo2 och NSO EVO2 navigationssystem. Denna unika, sann tolife visa uppnås med en enda SKU som innehåller en ny Sidescan 3D Skimmer givare och Structure 3D-modulen.

Specifikationer

Structure

Uteffekt 500W RMS

Max sidoområde 300ft varje sida

Max i skjut 300ft

Frekvens 455 & 800kHz

Chirp och Single Frequency Sonar

Uteffekt 250W RMS

max djup 3.500 ft Transdcuer Dependent

Chirp frekvens 40 60kHz, 85 145kHz, 130 210kHz

Smalbandig frekvens 50 kHz / 83 kHz / 200kHz

anslutningar

Thernet 3 portar

Ström, 4 pin strömkontakt

Givar Port 1 Blue 7 pin sonar kontakt för CHIRP och smalbands transdcuers

Givar Port 2 Black 9 stiftskontakt för användning med Structure HD och Spotlight transdcuers

Ingångsspänning 12 / 24VDC

Mått 2,2 "H x 7,1" W

Vad i lådan:

Structure 3D Module

Strömsladd

15 Ethernet-kabel
