Albatross Convertitore Alba Combi Nmea2000

Monitoraggio del motore Alba Combi 15 Convertitore di segnale da PGN analogico a NMEA 2000.

Traduci i segnali analogici da tutta la barca in un NMEA2000 ®.

Caratteristiche:

Prodotto certificato NMEA 2000

L'unità è stata riconosciuta ufficialmente da NME2000®

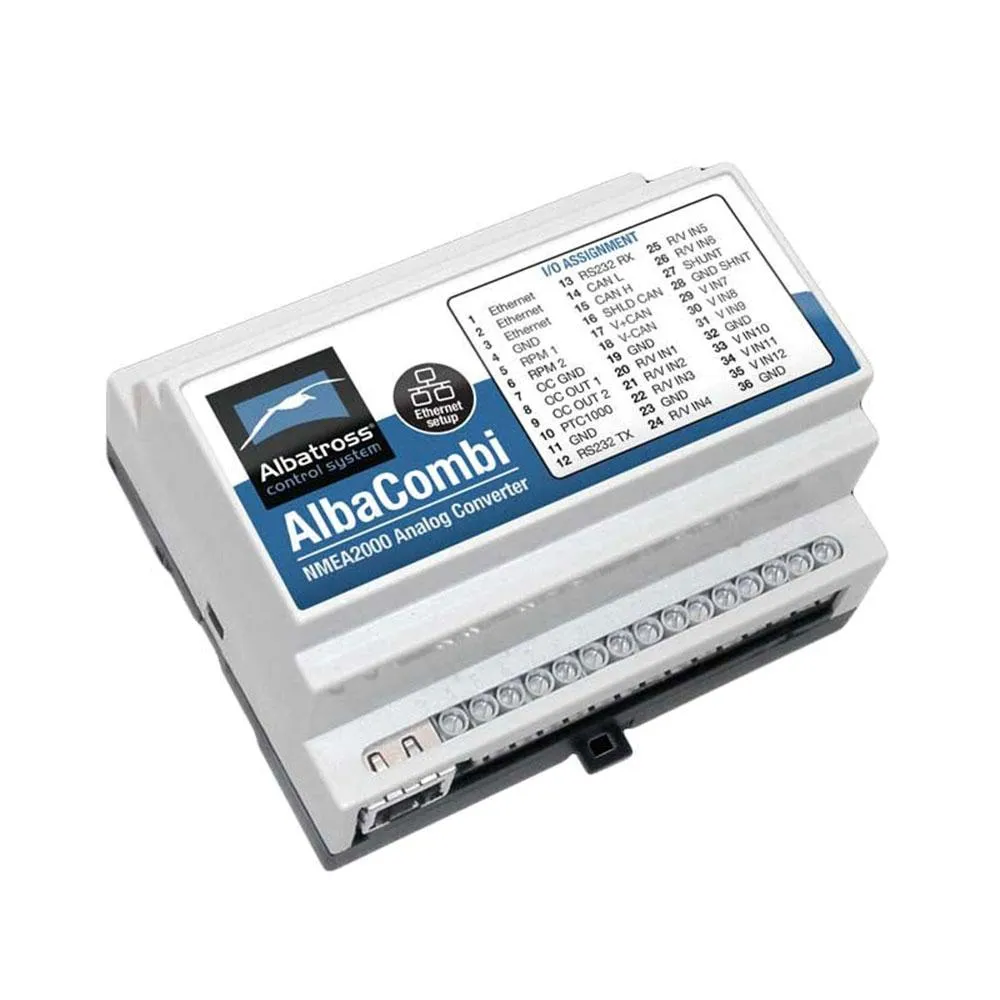

Il nuovo AlbaCombi è un dispositivo di seconda generazione, costruito seguendo la nostra linea di convertitori Alba di successo, che traduce segnali analogici da tutta la barca in un bus NMEA2000. AlbaCombi può essere utilizzato per ottenere dati del motore, livelli del serbatoio, stato di allarme, indicazioni di pressione e temperatura generiche da qualsiasi sensore da 20 mA.

Configurazione e configurazione da PC e senza strumenti di calibrazione

AlbaCombi ha una porta Ethernet che consentirà la calibrazione basata sul web. Basta collegare il laptop ad AlbaCombi tramite Ethernet e si accederà alla pagina di calibrazione e test. Non sono richiesti strumenti di calibrazione o interfacce speciali. Questo dispositivo è a prova di futuro e può essere aggiornato sul campo tramite la sua porta Ethernet.

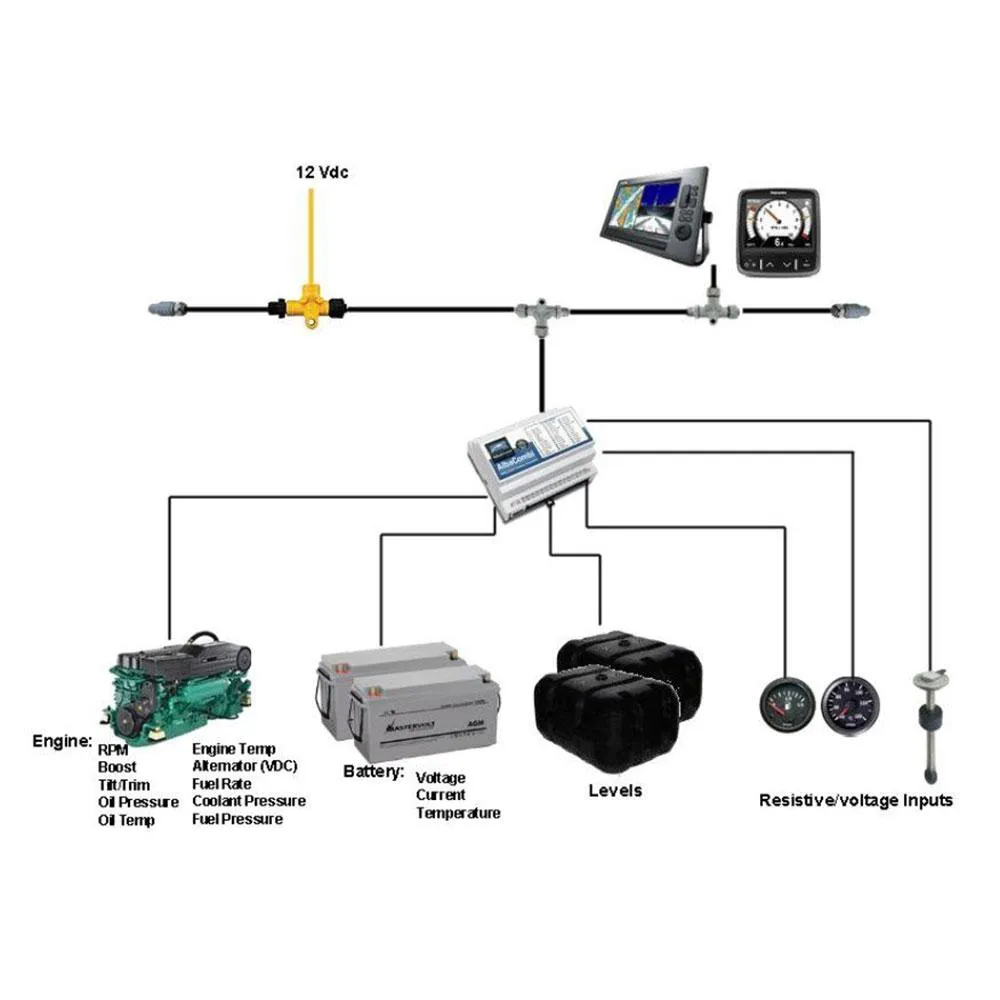

Monitora tutti i parametri della barca sempre e ovunque

Con AlbaCombi è possibile monitorare i dati del motore, i livelli del serbatoio, lo stato di allarme, la pressione e la temperatura generiche non solo da qualsiasi display multifunzione ma anche da qualsiasi smartphone o dispositivo personale con una connessione Internet.

Personalizza la tua interfaccia di monitoraggio

Alba Combi ha un web server di monitoraggio incorporato che consentirà di creare un display di monitoraggio completo con indicatori analogici o digitali da visualizzare su PC, Mac, iOS o dispositivi Android. Che sia a bordo tramite WiFi o a terra tramite una connessione Internet, puoi vedere cosa sta succedendo a bordo della tua nave.

Potente

Con AlbaCombi ottieni dodici ingressi da 0 V a 32 V che possono essere utilizzati per qualsiasi cosa, dalla lettura delle tensioni delle batterie all'interfaccia con qualsiasi indicatore analogico. Sei canali possono essere configurati per misurare la resistenza da qualsiasi sensore motore standard del settore. Inoltre ci sono due ingressi RPM, un ingresso temperatura PTC, uno shunt e due uscite relè.

preciso

Tutti e dodici i canali di resistenza e tensione dispongono di una calibrazione completa che consente di creare una tabella di calibrazione a 8 punti o di selezionare una tabella di calibrazione standard industriale predefinita per i sensori e gli indicatori più comuni.

Capace

Soddisfa le applicazioni più esigenti. La porta NMEA2000 isolata alimenterà tutti i dati convertiti in una rete NMEA2000.

Versatile

AlbaCombi può essere utilizzato per ottenere dati del motore, livelli del serbatoio, pressione e temperatura generiche da qualsiasi sensore resistivo, di tensione o 4 da 20 mA (è necessaria una resistenza aggiuntiva)

specifiche tecniche:

Tensione: ....................... 9 18 V CC dal bus NMEA2000

Consumo 150mA ................

Carico equivalente ............. 3 LEN secondo NMEA2000

Dimensioni 104mmx86mmx588mm ...............................

Peso 230g ...........................

Montaggio ....................... Clip per guida DIN EN 50.022

Materiale della custodia ............... Top PC / UL 94 V0, Base PPO / UL 94 V0

Classe di protezione ........... IP20

Temperatura di lavoro .... 15ºC a + 55ºC

Temperatura di stoccaggio ..... 25ºC a + 85ºC

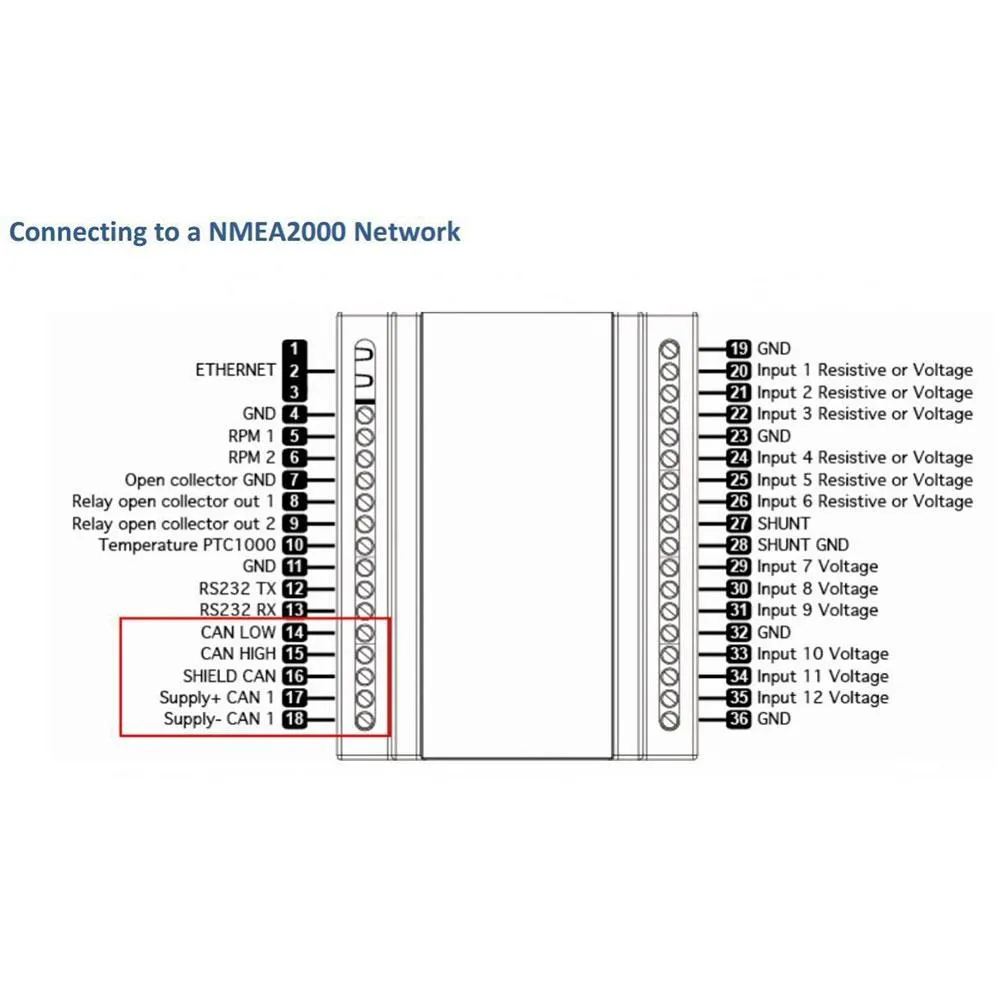

Ingressi analogici:

6 x resistivo (da 0 a 600 Ohm) o tensione (0 32 V)

6 x Voltaggio (0 32 V)

2 segnali RPM W o sensore magnetico

1 x temperatura di precisione PTC1000

1 shunt corrente 100Mv

Precisione dell'ingresso analogico ...... 1% o superiore

Uscita relè .............................. 2 x Uscita open collector

Ingresso / uscita dati:

Porta Ethernet (calibrazione e monitoraggio)

RS232 (programmazione del modulo)

CAN NMEA2000 isolato

periodico:

PGN 127488 Parametri motore, aggiornamento rapido

PGN 127489 Parametri motore, dinamico

PGN 127493 Parametri di trasmissione, dinamico

PGN 127505 Livello fluido

PGN 127508 Stato della batteria

PGN 130314 Pressione

PGN 130316 Temperatura, intervallo esteso

PGN 130576 Stato della scheda Trim

Istruzioni d'uso:

Il problema si presenta quando si mette l'unità in modalità impostazione (Switch nº2 in posizione OFF) nel browser Chrome.

Come recuperare l'unità:

Prima di tutto, installa Mozilla Firefox.

Collegare l'unità al computer e confermare che la configurazione IP sia corretta.

1) Entra nel browser Firefox nell'URL: 192.168.0.50

2) Confermare che l'unità è in modalità impostazione

Interruttore nº1: ON

Interruttore nº2: OFF

E premere il tasto RESET

3) In Firefox, premere il pulsante per aggiornare il firmware. È necessario scaricare dal seguente link:

http://www.albacombi.com/wp content / uploads / 2016/09 / FirmwareAC_2_0.zip

4) Decomprimi il .zip e premi il pulsante Sfoglia in Chrome, seleziona il file finito in .xin e Carica.

5) Premi Upload, attendi circa 10 secondi e attendi di ricevere il messaggio di conferma del caricamento: Caricamento del firmware riuscito

6) Ruotare entrambi gli interruttori in posizione ON

Interruttore nº1: ON

Interruttore nº2: ON

E premere il tasto RESET

7) Aggiorna il browser Firefox e attendi qualche secondo che l'unità dovrebbe funzionare di nuovo.

Con l'unità ripristinata ed entrambi gli interruttori su ON l'unità funziona in Firefox e Chrome. Ma in modalità di configurazione funziona solo con Firefox.
