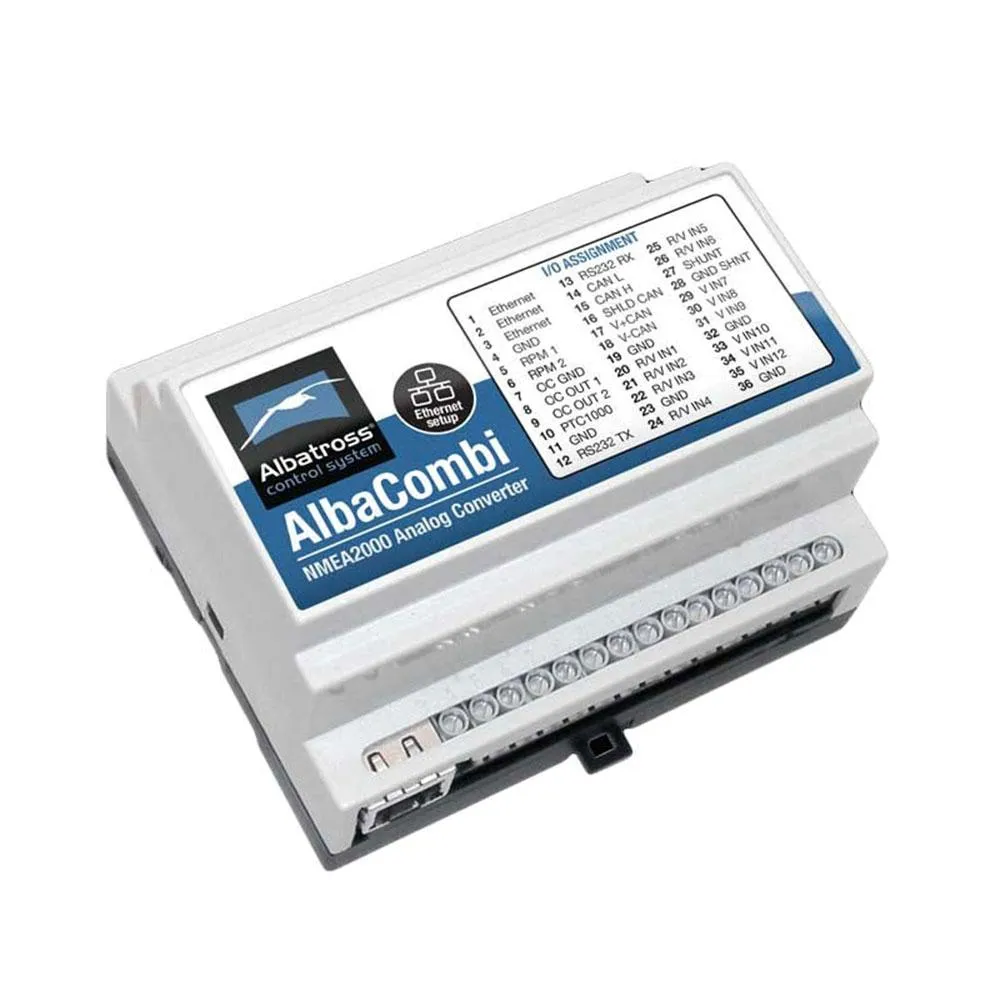

Albatross Alba Combi Nmea2000 Konwerter

Monitorowanie silnika Alba Combi 15 PGN Konwerter sygnału analogowo-NMEA 2000.

Przetłumacz sygnały analogowe z całej łodzi na NMEA2000 ®.

Funkcje:

NMEA 2000 Certified Product

Urządzenie zostało oficjalnie uznane przez NME2000®

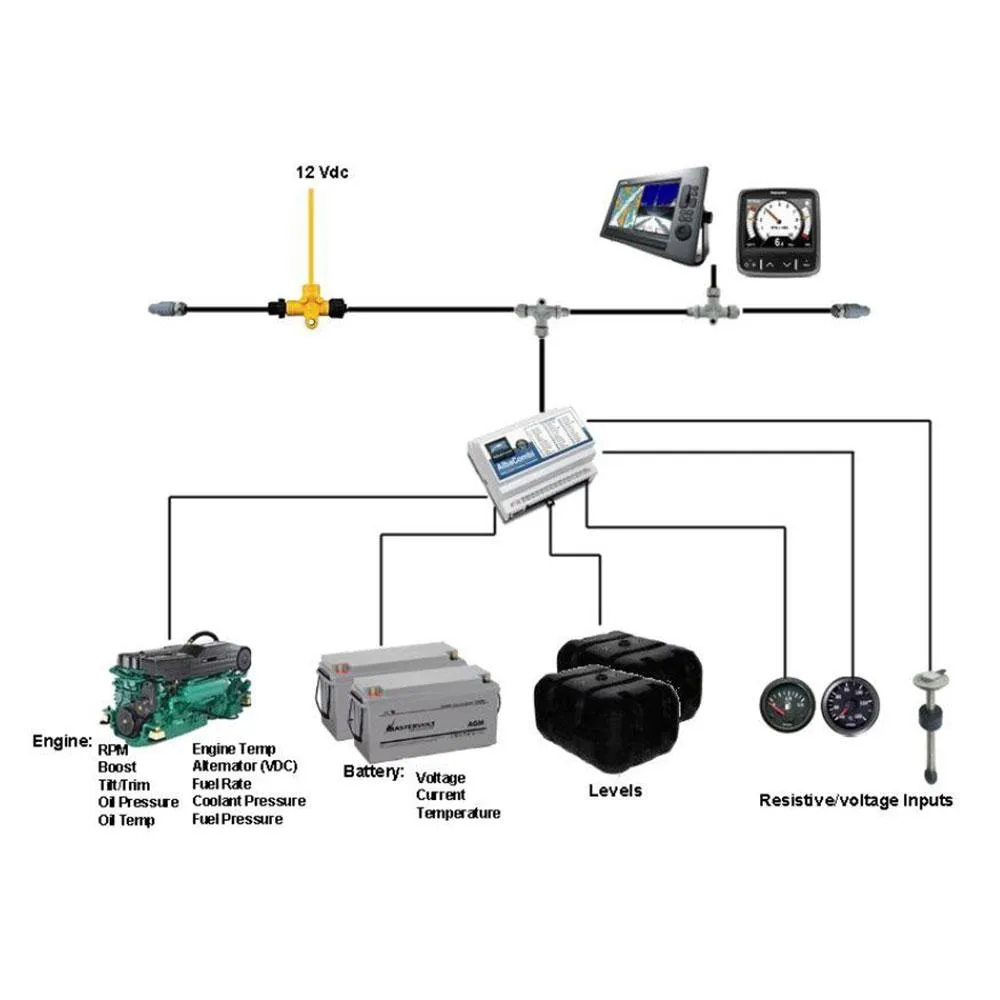

Nowy AlbaCombi to urządzenie drugiej generacji, zbudowane na bazie naszej udanej linii przetworników Alba, które tłumaczą sygnały analogowe z całej łodzi na magistralę NMEA2000. AlbaCombi może być wykorzystany do uzyskania danych silnika, poziomów zbiornika, stanu alarmu, ogólnych wskazań ciśnienia i temperatury z dowolnego 4 czujnika 20 mA.

Konfiguracja i konfiguracja z komputera bez narzędzi kalibracyjnych

AlbaCombi ma port Ethernet, który umożliwia kalibrację przez Internet. Wystarczy podłączyć laptopa do AlbaCombi za pośrednictwem sieci Ethernet, aby przejść do strony kalibracji i testowania. Nie są wymagane żadne narzędzia do kalibracji ani specjalne interfejsy. To urządzenie jest przyszłościowe i można je uaktualnić w terenie za pośrednictwem portu Ethernet.

Monitoruj wszystkie parametry łodzi w dowolnym miejscu

Dzięki AlbaCombi możesz monitorować dane silnika, poziomy zbiornika, stan alarmu, ogólne ciśnienie i temperaturę nie tylko z dowolnego wyświetlacza wielofunkcyjnego, ale także z dowolnego smartfona lub urządzenia osobistego z połączeniem internetowym.

Dostosuj interfejs monitorowania

Alba Combi ma wbudowany monitorujący serwer WWW, który pozwoli na stworzenie pełnego ekranu monitorowania z analogowymi lub cyfrowymi wskaźnikami, które będą wyświetlane na komputerach PC, Mac, iOS lub urządzeniach z systemem Android. Niezależnie od tego, czy znajdujesz się na pokładzie przez WiFi, czy na lądzie za pośrednictwem połączenia internetowego, możesz zobaczyć, co dzieje się na pokładzie twojego statku.

Potężny

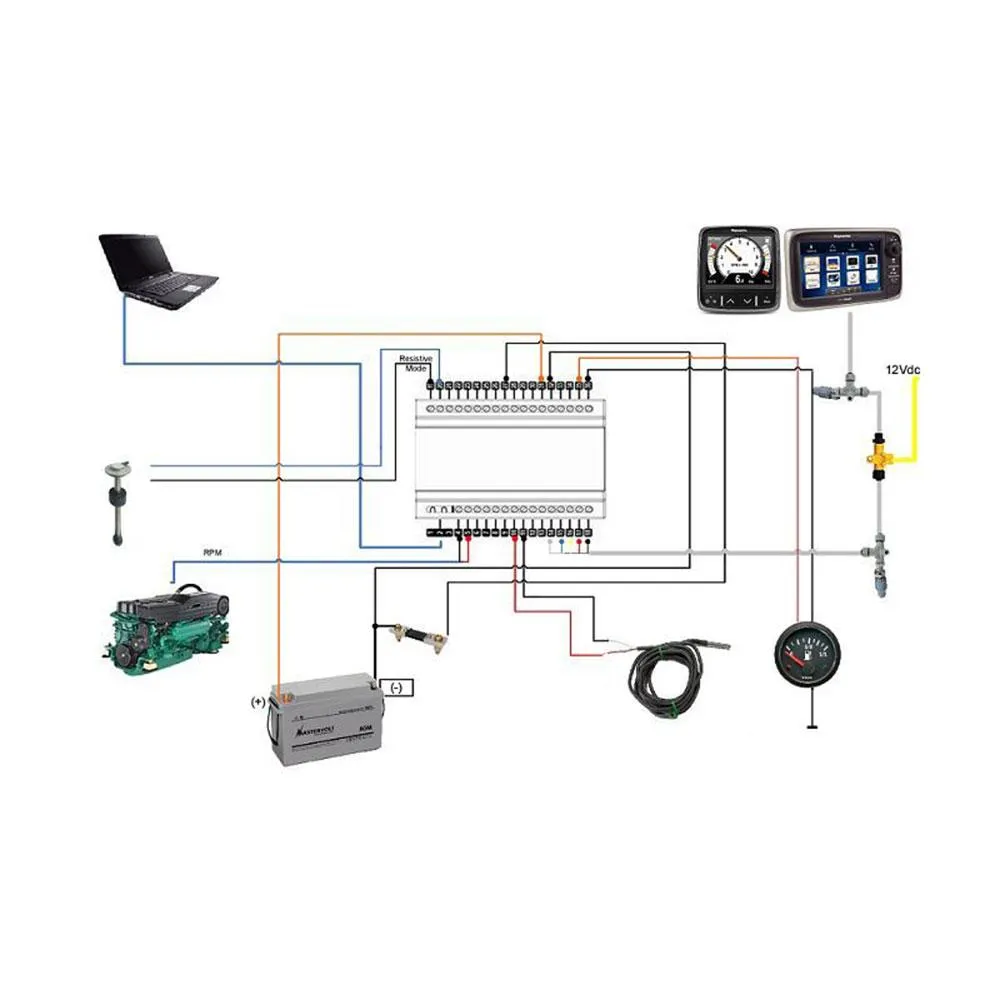

Dzięki AlbaCombi otrzymasz 12 wejść od 0V do 32V, które mogą być wykorzystane do wszystkiego, od odczytu napięć baterii po połączenie z dowolnymi wskaźnikami analogowymi. Sześć kanałów może być skonfigurowanych do pomiaru rezystancji dowolnego standardowego czujnika silnika. Istnieją również dwa wejścia RPM, jedno wejście temperatury PTC, jedno bocznik i dwa wyjścia przekaźnikowe.

Precyzyjny

Wszystkie dwanaście kanałów rezystancyjnych i napięciowych posiada wszechstronną kalibrację, która pozwala na stworzenie 8-punktowej tabeli kalibracji lub wybór predefiniowanej standardowej tabeli kalibracji dla większości popularnych czujników i mierników.

Zdolny

Spełniaj najbardziej wymagające aplikacje. Izolowany port NMEA2000 przesyła wszystkie przekształcone dane do sieci NMEA2000.

Wszechstronny

AlbaCombi może być wykorzystany do uzyskania danych silnika, poziomów zbiornika, ogólnego ciśnienia i temperatury z dowolnego czujnika rezystancyjnego, napięcia lub 4 20 mA (wymagany dodatkowy rezystor)

Dane techniczne:

Napięcie: .................. 9 18 V DC z magistrali NMEA2000

Zużycie ................ 150mA

Obciążenie ekwiwalentne ........ 3 LEN zgodnie z NMEA2000

Rozmiar ............................... 104 mm x 86 mm x 588 mm

Waga ........................... 230g

Montaż ....................... Uchwyt na szynę DIN EN 50.022

Materiał obudowy ............... Góra PC / UL 94 V0, podstawa PPO / UL 94 V0

Klasa ochrony ........... IP20

Temperatura robocza .... 15ºC do + 55ºC

Temperatura przechowywania ..... 25 ° C do + 85 ° C

Wejścia analogowe:

6 x rezystancyjny (0 do 600 omów) lub napięcie (0 32 V)

6 x napięcie (0 32 V)

2 x RPM W sygnał lub czujnik magnetyczny

1 x precyzyjna temperatura PTC1000

1 x 100MV prądu bocznik

Analogowa precyzja wprowadzania ...... 1% lub lepsza

Wyjście przekaźnikowe .............................. 2 x Wyjście otwartego kolektora

Dane wejściowe / wyjściowe:

Port Ethernet (kalibracja i monitorowanie)

RS232 (programowanie modułów)

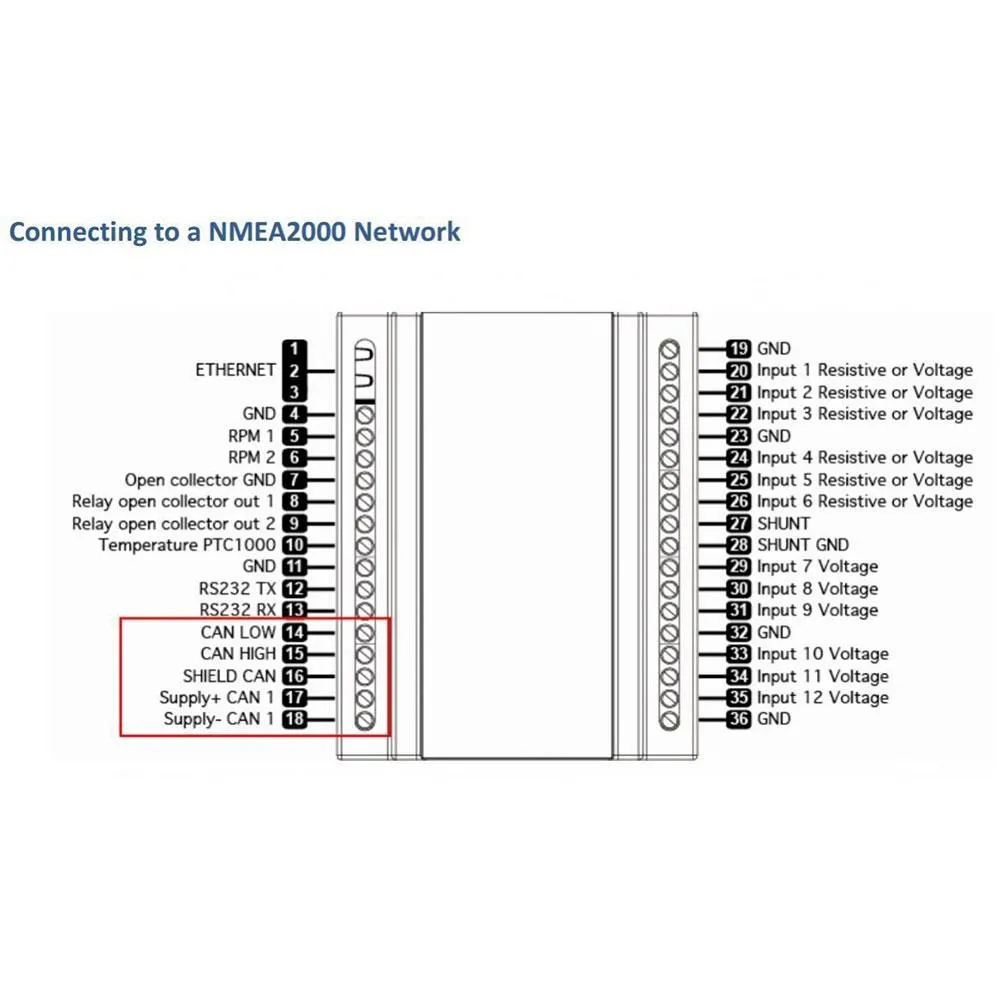

Izolowany CAN NMEA2000

Okresowy:

PGN 127488 Parametry silnika, szybka aktualizacja

PGN 127489 Parametry silnika, dynamiczne

PGN 127493 Parametry transmisji dynamiczne

PGN 127505 Poziom płynu

PGN 127508 Stan baterii

PGN 130314 Ciśnienie

PGN 130316 Temperatura, rozszerzony zakres

PGN 130576 Status zakładki przycinania

Instrukcje użytkowania:

Problem pojawia się, gdy ustawisz urządzenie w trybie konfiguracji (Przełącz nº2 w pozycji OFF) w przeglądarce Chrome.

Jak odzyskać urządzenie:

Przede wszystkim zainstaluj Mozilla Firefox.

Podłącz urządzenie do komputera i sprawdź, czy konfiguracja IP jest poprawna.

1) Wejdź do przeglądarki Firefox w adresie URL: 192.168.0.50

2) Potwierdź, że urządzenie znajduje się w trybie konfiguracji

Przełącz nº1: ON

Przełącz nº2: OFF

I naciśnij przycisk RESET

3) W przeglądarce Firefox naciśnij przycisk aktualizuj oprogramowanie układowe. Należy pobrać z następującego linku:

http://www.albacombi.com/wp content / uploads / 2016/09 / FirmwareAC_2_0.zip

4) Rozpakuj plik .zip i naciśnij przycisk przeglądania w Chrome, wybierz plik zakończony w .xin i Prześlij.

5) Naciśnij przycisk Prześlij, odczekaj około 10 sekund i poczekaj, aż otrzymasz wiadomość potwierdzającą przesyłanie: Przesyłanie oprogramowania układowego powiodło się

6) Obróć oba przełączniki w pozycję ON

Przełącz nº1: ON

Przełącz nº2: ON

I naciśnij przycisk RESET

7) Odśwież przeglądarkę Firefox i poczekaj kilka sekund, aby urządzenie ponownie działało.

Po odzyskaniu urządzenia i włączeniu obu urządzeń urządzenie działa w Firefox i Chrome. Ale w trybie konfiguracji działa tylko w Firefoksie.
