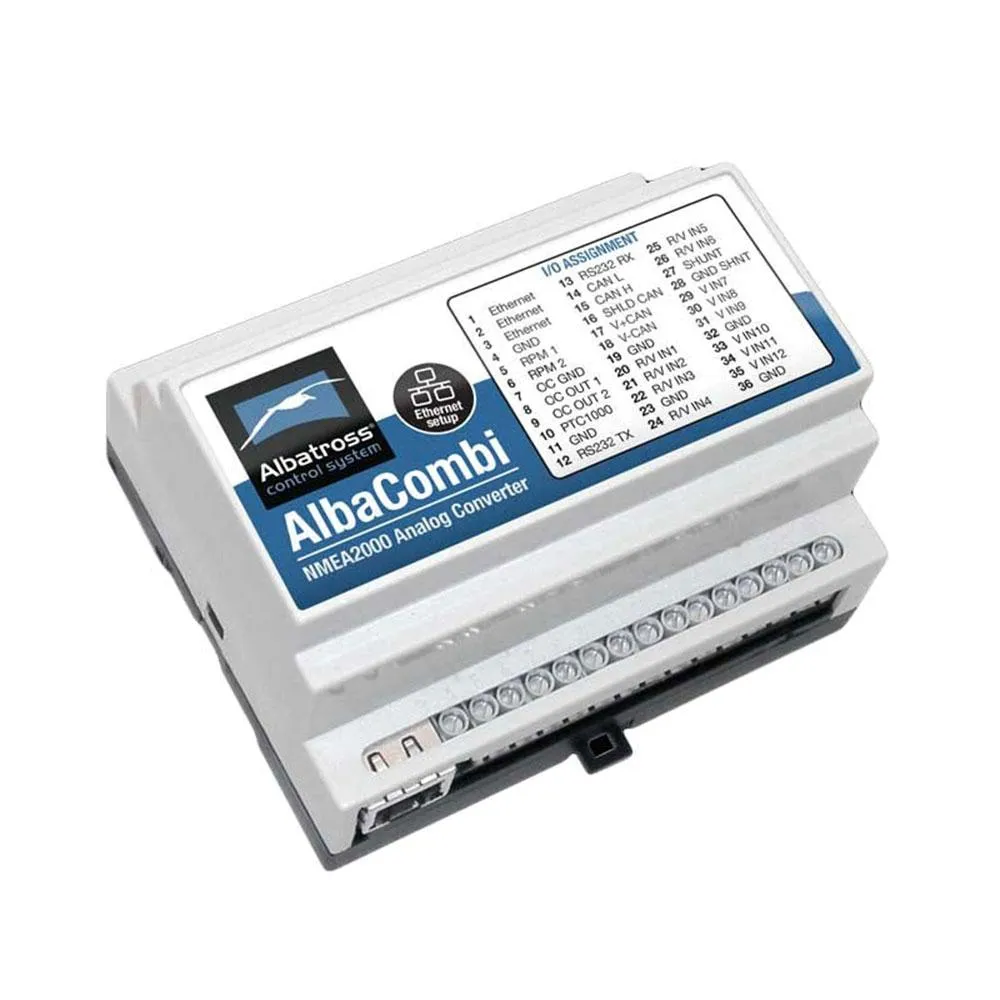

Albatross Alba Combi Nmea2000 Konverter

Alba Combi Engine Monitoring 15 PGN Analog til NMEA 2000 Signal Converter.

Oversæt analoge signaler fra hele båden til en NMEA2000 ®.

Funktioner:

NMEA 2000-certificeret produkt

Enheden blev officielt anerkendt af NME2000®

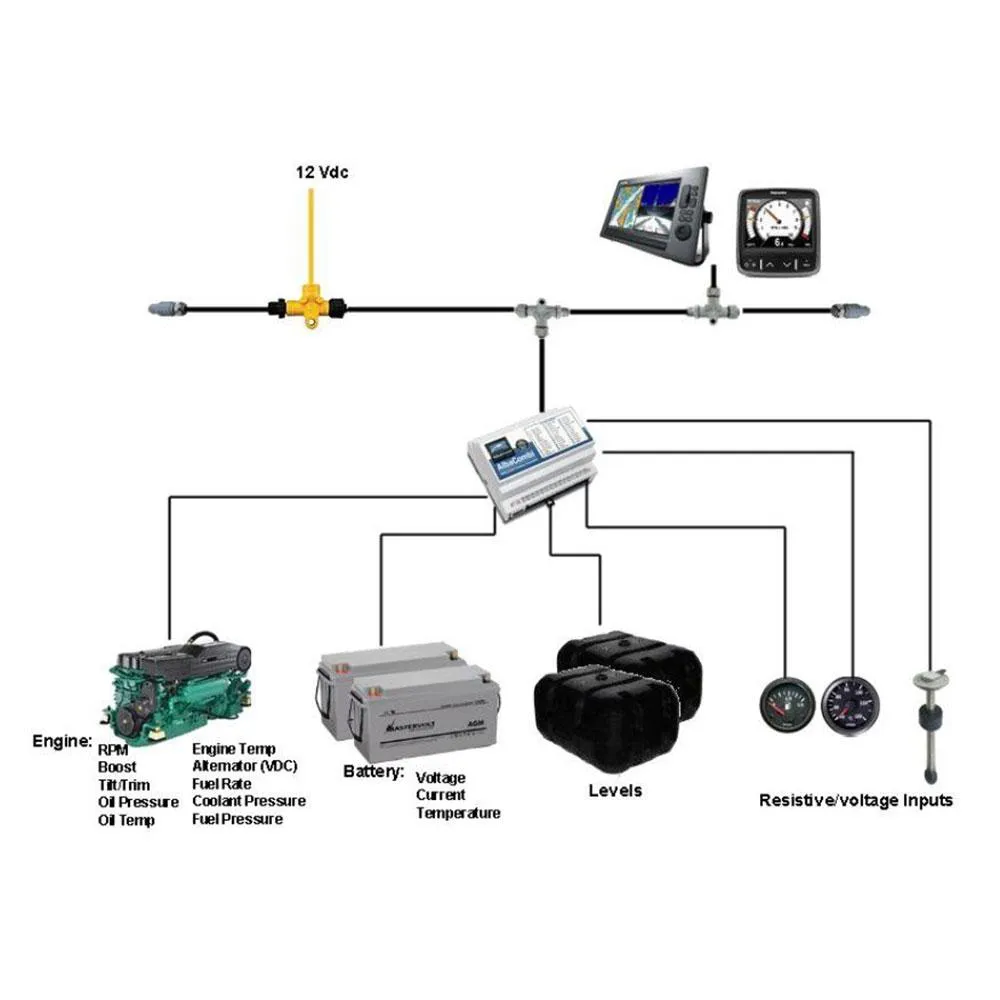

Den nye AlbaCombi er en anden generations enhed, bygget efter vores succesrige Alba-serie konvertere, der oversætter analoge signaler fra hele båden til en NMEA2000-bus. AlbaCombi kan bruges til at få motordata, tankniveauer, alarmstatus, generisk tryk og temperaturangivelser fra enhver 4 20mA sensor.

Konfiguration og opsætning fra pc og uden kalibreringsværktøjer

AlbaCombi har en Ethernet-port, der tillader webbaseret kalibrering. Tilslut bare din bærbare computer til AlbaCombi via Ethernet, så kommer du til kalibrerings- og testsiden. Intet kalibreringsværktøj eller specielle grænseflader kræves. Denne enhed er fremtidssikker og kan opgraderes i feltet via dens Ethernet-port.

Overvåg alle bådparametre når som helst og hvor som helst

Med AlbaCombi kan du overvåge motordata, tankniveauer, alarmstatus, generisk tryk og temperatur ikke kun fra nogen multifunktionsdisplay, men også fra enhver smartphone eller personlig enhed med en internetforbindelse.

Tilpas din overvågningsgrænseflade

Alba Combi har en indbygget overvågningswebserver, der giver mulighed for at skabe en fuld overvågningsdisplay med analoge eller digitale målere, der skal vises på pc-, Mac-, iOS- eller Android-enheder. Uanset om det er ombord via WiFi eller i land via en internetforbindelse, kan du se, hvad der sker ombord på dit skib.

Magtfulde

Med AlbaCombi får du tolv 0V til 32V indgange, der kan bruges til alt fra læsespændinger til batterier til grænseflade med alle analoge målere. Seks kanaler kan konfigureres til at måle modstand fra enhver branchestandard motorsensor. Der er også to RPM-indgange, en PTC-temperaturindgang, en shunt og to relæudgange.

Præcis

Alle tolv modstands- og spændingskanaler har omfattende kalibrering, der giver dig mulighed for at oprette en 8-punkts kalibreringstabel eller vælge en foruddefineret industristandard kalibreringstabel til de fleste almindelige sensorer og målere.

I stand til at

Tilfredsstille de mest krævende applikationer. Den isolerede NMEA2000-port vil føre alle de konverterede data til et NMEA2000-netværk.

Alsidig

AlbaCombi kan bruges til at få motordata, tankniveauer, generisk tryk og temperatur fra enhver resistiv, spænding eller 4 20mA sensor (yderligere modstand nødvendig)

Specifikationer:

Spænding: ....................... 9 18V DC fra NMEA2000-bussen

Forbrug ................ 150mA

Ækvivalent belastning ............. 3 LEN pr. NMEA2000

Størrelse ............................... 104mmx86mmx588mm

Vægt ........................... 230g

Montering ....................... DIN Rail Clip EN 50.022

Sagmateriale ............... Top PC / UL 94 V0, Base PPO / UL 94 V0

Beskyttelsesklasse ........... IP20

Arbejdstemperatur .... 15 ºC til + 55 ºC

Opbevaringstemperatur ..... 25 ºC til + 85 ºC

Analoge input:

6 x modstandsdygtig (0 til 600 ohm) eller spænding (0 32V)

6 x spænding (0 32V)

2 x RPM W-signal eller magnetisk sensor

1 x præcisionstemperatur PTC1000

1 x 100Mv nuværende Shunt

Analog indgangsnøjagtighed ...... 1% eller bedre

Relæudgang .............................. 2 x Åben kollektorudgang

Data ind / ud:

Ethernet-port (kalibrering og overvågning)

RS232 (modulprogrammering)

Isoleret CAN NMEA2000

Periodisk:

PGN 127488 Motorparametre, hurtig opdatering

PGN 127489 Motorparametre, dynamisk

PGN 127493 transmissionsparametre, dynamisk

PGN 127505 væskestand

PGN 127508 Batteristatus

PGN 130314 Tryk

PGN 130316 temperatur, udvidet rækkevidde

PGN 130576 Trim fanestatus

Brugsanvisning:

Problemet vises, når du sætter enheden i opsætningstilstand (Skift nº2 i OFF-position) i Chrome-browser.

Sådan gendannes enheden:

Installer først Mozilla Firefox.

Tilslut enheden til din computer, og bekræft, at ip-konfigurationen er korrekt.

1) Gå ind i Firefox-browseren i url'en: 192.168.0.50

2) Bekræft enheden er i opsætningstilstand

Skift nº1: TIL

Skift nº2: FRA

Og tryk på RESET-knappen

3) I Firefox skal du trykke på knappen opdatere firmwaren. Du skal downloade fra følgende link:

http://www.albacombi.com/wp indhold / uploads / 2016/09 / FirmwareAC_2_0.zip

4) Dekompresser .zip, og tryk på browse-knappen i Chrome, vælg filen, der sluttede i .xin og Upload.

5) Tryk på Upload, vent cirka 10 sekunder, og vent på at modtage bekræftelsesmeddelelsen til upload: Firmware-upload er vellykket

6) Drej begge kontakter i ON-position

Skift nº1: TIL

Skift nº2: TIL

Og tryk på RESET-knappen

7) Opdater Firefox-browseren, og vent nogle sekunder, skal enheden arbejde igen.

Når enheden er gendannet, og begge tændes, fungerer enheden i Firefox og Chrome. Men i opsætningstilstand fungerer kun i Firefox.
