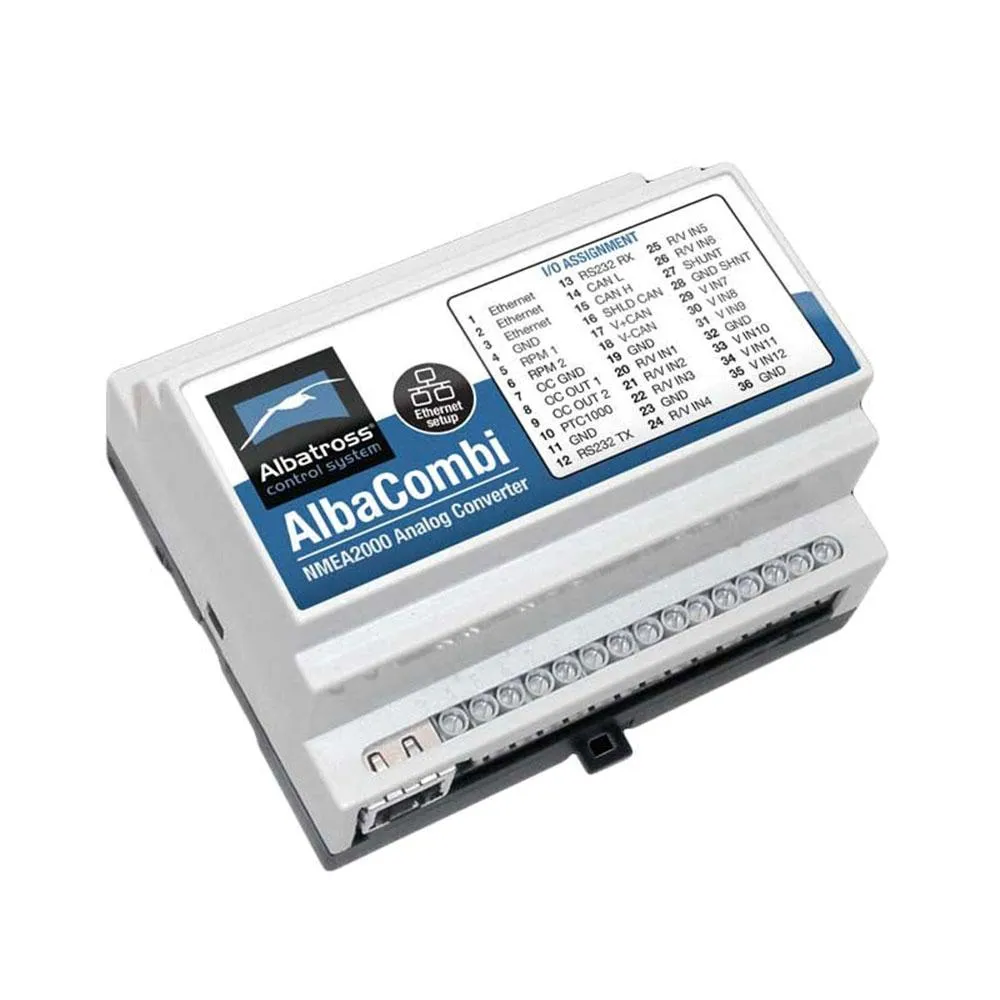

Albatross Alba Combi Nmea2000 Converter

Alba Combi Engine Monitoring 15 PGN Analoog naar NMEA 2000 signaalomzetter.

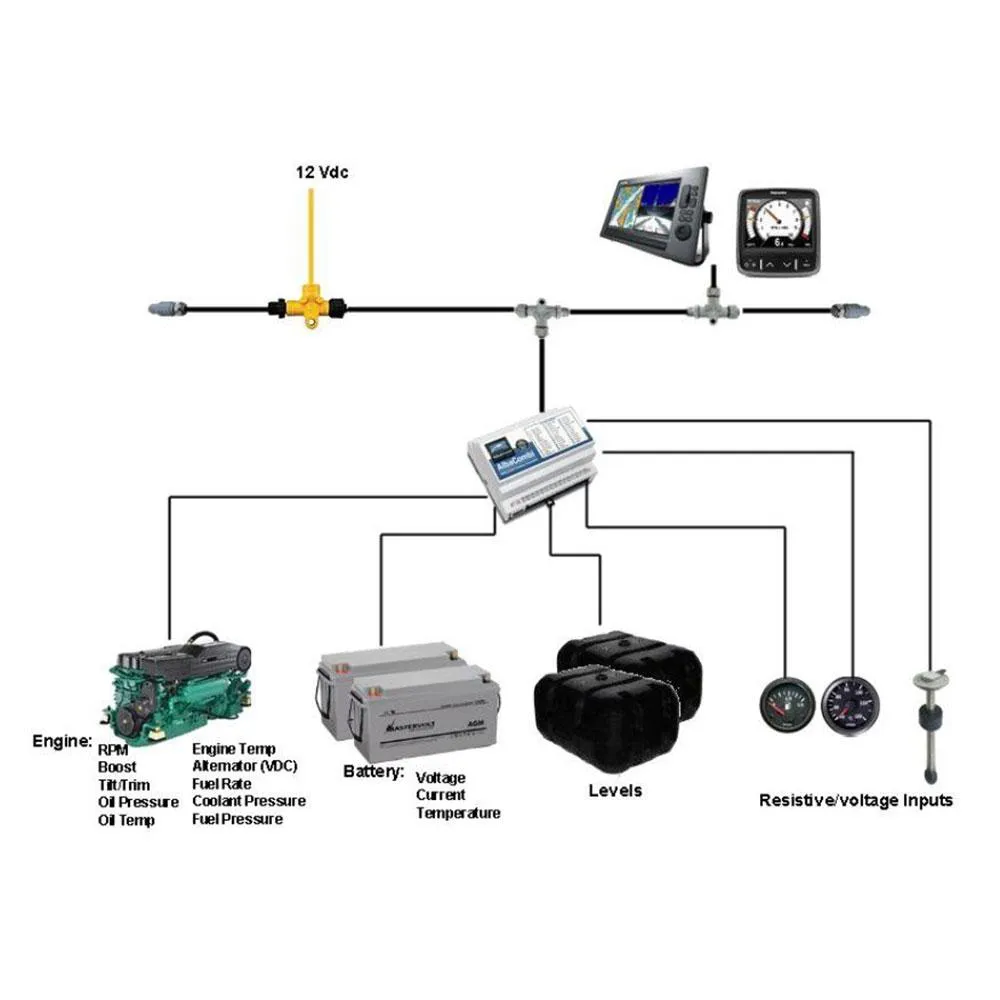

Vertaal analoge signalen van over de hele boot naar een NMEA2000 ®.

Kenmerken:

NMEA 2000 gecertificeerd product

De eenheid werd officieel erkend door NME2000®

De nieuwe AlbaCombi is een apparaat van de tweede generatie, gebouwd volgens onze succesvolle Alba-lijn van converters, die analoge signalen van over de hele boot naar een NMEA2000-bus vertalen. De AlbaCombi kan worden gebruikt om motorgegevens, tankniveaus, alarmstatus, generieke druk- en temperatuurindicaties te krijgen van elke 4 20mA sensor.

Configuratie en configuratie vanaf pc en zonder kalibratietools

De AlbaCombi heeft een Ethernet-poort waarmee webgebaseerde kalibratie mogelijk is. Sluit uw laptop gewoon aan op de AlbaCombi via Ethernet en u komt op de kalibratie- en testpagina. Er zijn geen kalibratietools of speciale interfaces vereist. Dit apparaat is toekomstbestendig en kan in het veld worden opgewaardeerd via de Ethernet-poort.

Bewaak alle bootparameters altijd en overal

Met AlbaCombi kunt u motorgegevens, tankniveaus, alarmstatus, generieke druk en temperatuur controleren, niet alleen vanaf elk multifunctioneel display, maar ook vanaf elke smartphone of persoonlijk apparaat met een internetverbinding.

Pas uw monitoringinterface aan

De Alba Combi heeft een ingebouwde bewakingswebserver waarmee u een volledig bewakingsscherm kunt maken met analoge of digitale meters die kunnen worden weergegeven op pc-, Mac-, iOS- of Android-apparaten. Of het nu aan boord is via WiFi of aan wal via een internetverbinding, u kunt zien wat er aan boord van uw schip gebeurt.

krachtig

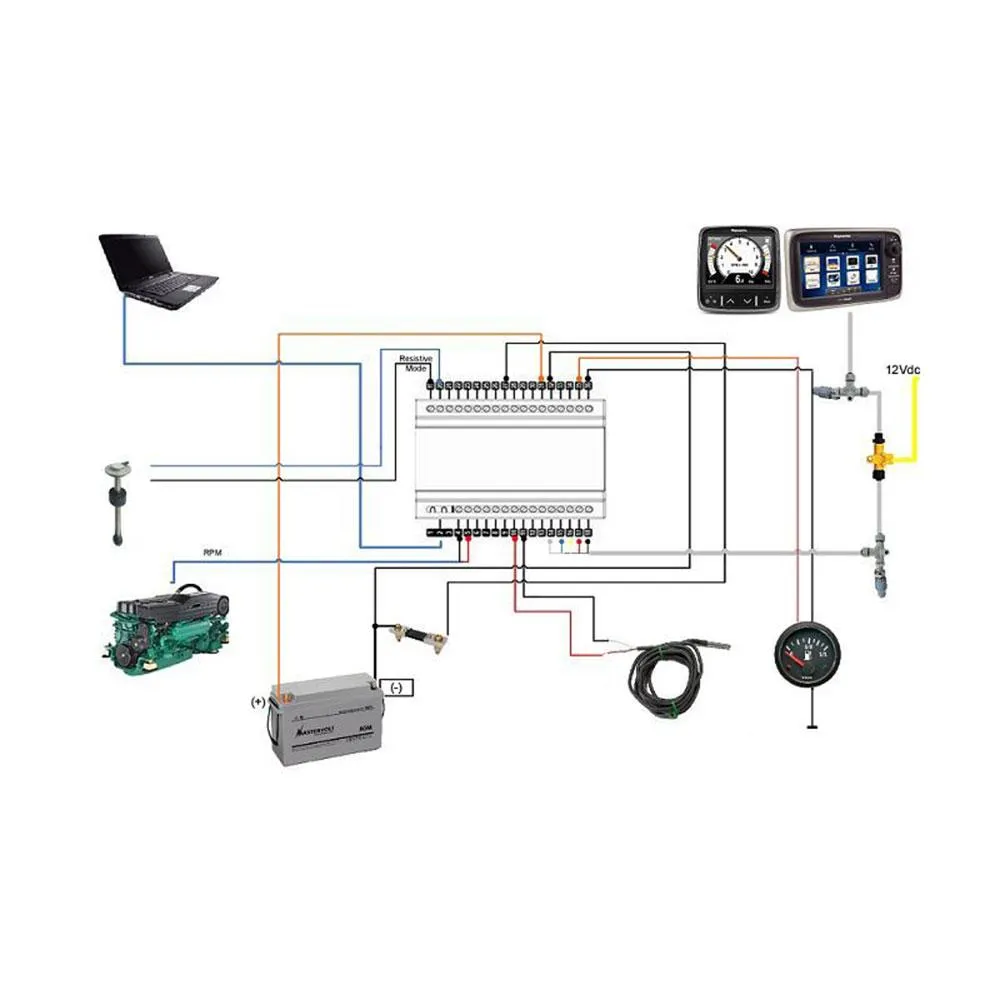

Met de AlbaCombi krijgt u twaalf 0V- tot 32V-ingangen die kunnen worden gebruikt voor alles, van het lezen van voltages van batterijen tot de interface met analoge meters. Zes kanalen kunnen worden geconfigureerd om weerstand te meten van elke industriële standaard motorsensor. Er zijn ook twee RPM-ingangen, een PTC-temperatuuringang, een shunt en twee relaisuitgangen.

nauwkeurig

Alle twaalf weerstands- en spanningskanalen hebben uitgebreide kalibratie waarmee u een 8-punts kalibratietabel kunt maken of een vooraf gedefinieerde industriële standaardkalibratietabel kunt selecteren voor de meest gangbare sensoren en meters.

in staat

Voldoe aan de meest veeleisende toepassingen. De geïsoleerde NMEA2000-poort voedt alle geconverteerde gegevens in een NMEA2000-netwerk.

Veelzijdig

De AlbaCombi kan worden gebruikt om motorgegevens, tankniveaus, generieke druk en temperatuur te verkrijgen van elke weerstands-, voltage- of 4 20mA-sensor (extra weerstand vereist)

specificaties:

Spanning: ....................... 9 18V DC van de NMEA2000-bus

Consumptie ................ 150mA

Gelijkwaardige belasting ............. 3 LEN volgens NMEA2000

Grootte ............................... 104mmx86mmx588mm

Gewicht ........................... 230g

Montage ....................... DIN Rail Clip EN 50.022

Materiaal behuizing ............... Top PC / UL 94 V0, Base PPO / UL 94 V0

Beschermingsklasse ........... IP20

Werktemperatuur .... 15ºC tot + 55ºC

Opslagtemperatuur ..... 25ºC tot + 85ºC

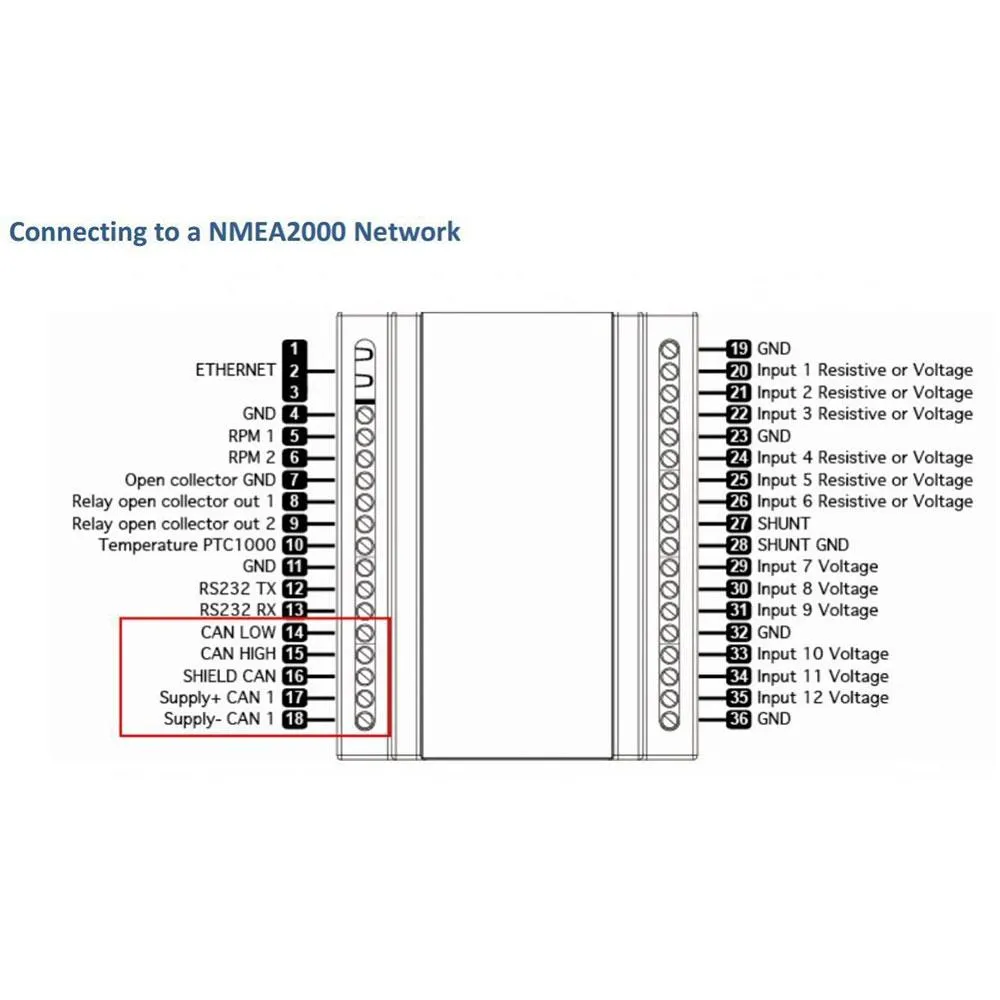

Analoge ingangen:

6 x resistief (0 tot 600 Ohm) of spanning (0 32V)

6 x spanning (0 32V)

2 x RPM W signaal of magnetische sensor

1 x Precisietemperatuur PTC1000

1 x 100Mv huidige Shunt

Precisie analoge ingang ...... 1% of beter

Relaisuitgang .............................. 2 x Open collectoruitgang

Gegevens in / uit:

Ethernet-poort (kalibratie en monitoring)

RS232 (module programmeren)

Geïsoleerd CAN NMEA2000

periodiek:

PGN 127488 Engine Parameters, Rapid Update

PGN 127489 Motorparameters, dynamisch

PGN 127493 Verzendparameters, dynamisch

PGN 127505 Vloeistofniveau

PGN 127508 Batterijstatus

PGN 130314 Druk

PGN 130316 Temperatuur, uitgebreid bereik

PGN 130576 Status tabblad bijsnijden

Instructies voor gebruik:

Het probleem treedt op wanneer u het apparaat in de instellingsmodus zet (schakelaar nº2 in de UIT-positie) in de Chrome-browser.

Hoe het apparaat te herstellen:

Installeer allereerst Mozilla Firefox.

Sluit het apparaat aan op uw computer en bevestig dat de ip-configuratie correct is.

1) Ga naar binnen in de Firefox-browser in de url: 192.168.0.50

2) Controleer of de eenheid zich in de instellingsmodus bevindt

Schakelaar nº1: AAN

Schakelaar nº2: UIT

En druk op de RESET-knop

3) Druk in Firefox op de knop om de firmware bij te werken. U moet downloaden van de volgende link:

http://www.albacombi.com/wp content / uploads / 2016/09 / FirmwareAC_2_0.zip

4) Decomprimeer de .zip en druk op de bladerknop in Chrome, selecteer het bestand dat eindigt op .xin en upload.

5) Druk op Uploaden, wacht ongeveer 10 seconden en wacht om het uploadbevestigingsbericht te ontvangen: Firmware-upload is geslaagd

6) Zet beide schakelaars in de stand AAN

Schakelaar nº1: AAN

Schakelaar nº2: AAN

En druk op de RESET-knop

7) Vernieuw de Firefox-browser en wacht enkele seconden, het apparaat zou opnieuw moeten werken.

Met het apparaat hersteld en beide schakelaars AAN werkt het apparaat in Firefox en Chrome. Maar in de installatiemodus werkt alleen in Firefox.
