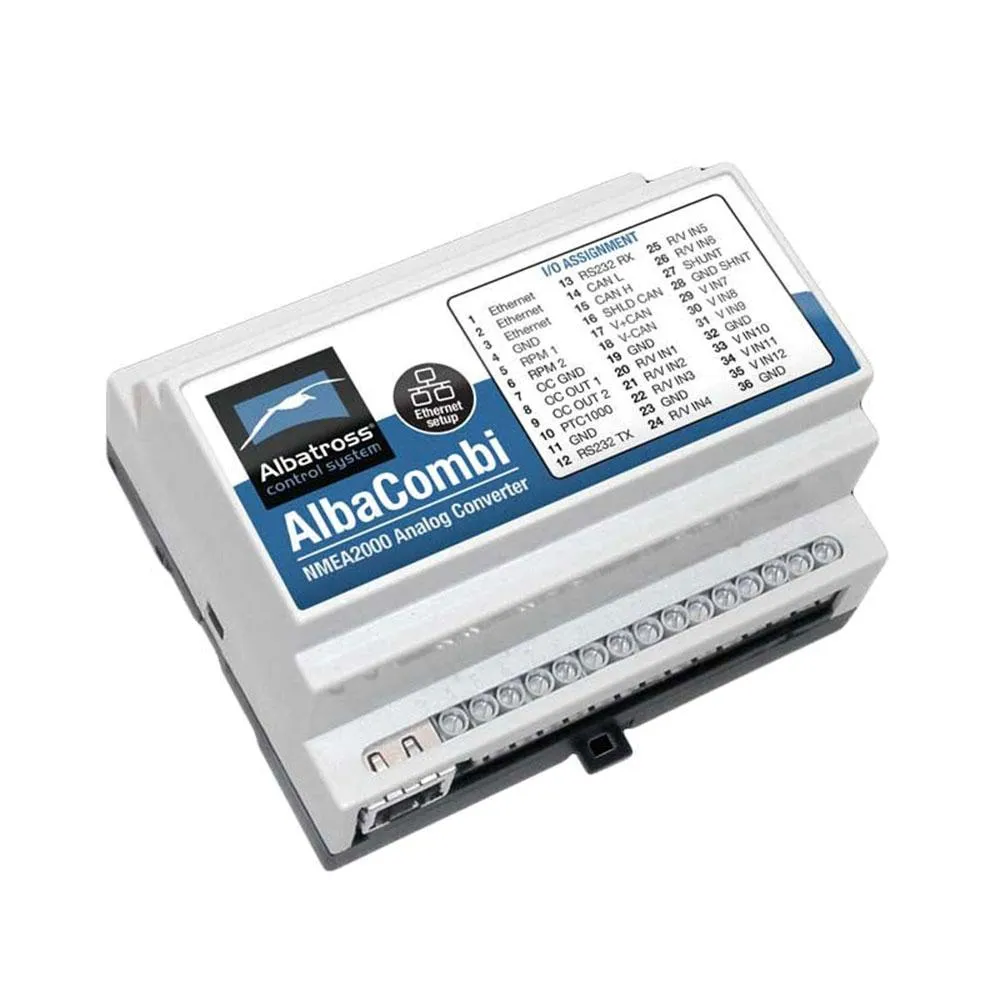

Albatross Conversor Alba Combi Nmea2000

Monitorização do Motor Alba Combi 15 Conversor de Sinal PGN analógico para NMEA 2000.

Traduza sinais analógicos de todo o barco para um NMEA2000 ®.

Características:

Produto certificado NMEA 2000

A unidade foi reconhecida oficialmente pelo NME2000®

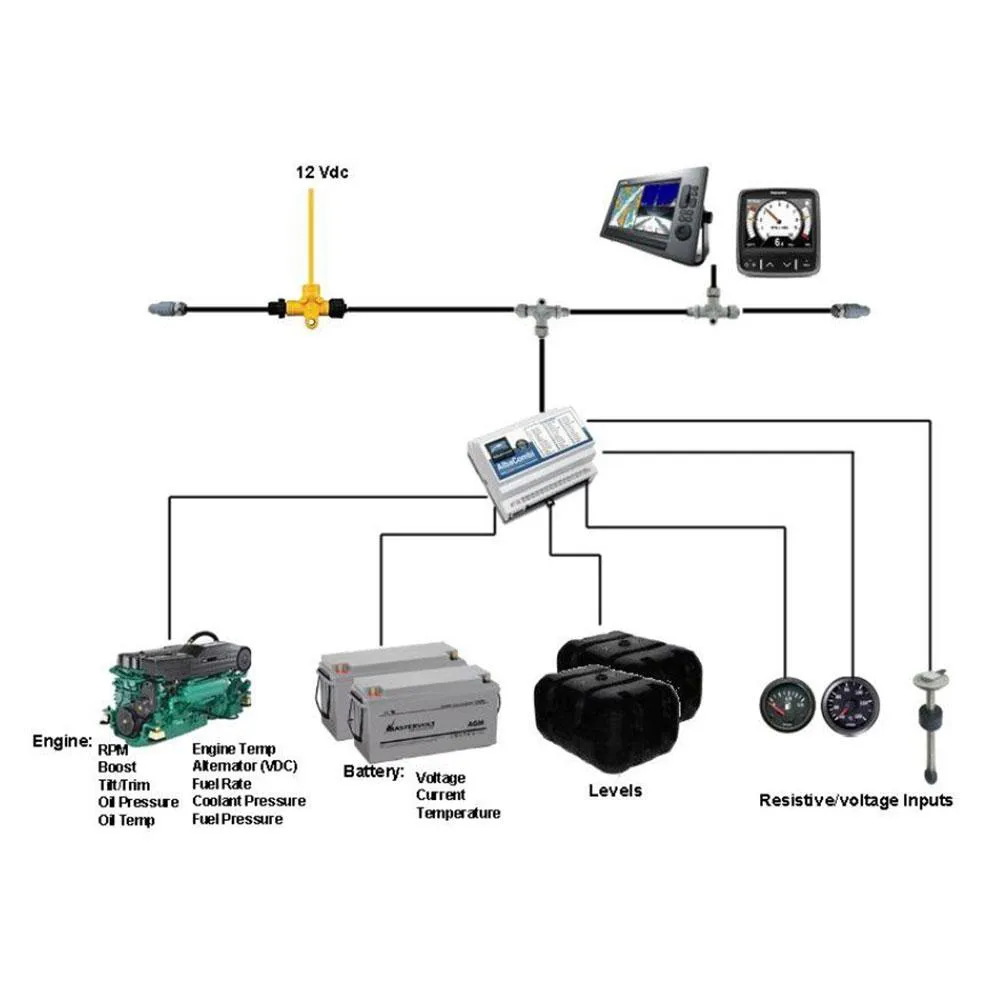

O novo AlbaCombi é um dispositivo de segunda geração, construído após a nossa bem-sucedida linha de conversores Alba, que traduz sinais analógicos de todo o barco para um barramento NMEA2000. O AlbaCombi pode ser usado para obter dados do motor, níveis do tanque, status de alarme, indicações genéricas de pressão e temperatura de qualquer sensor de 4 20mA.

Configuração e configuração do PC e sem ferramentas de calibração

O AlbaCombi tem uma porta Ethernet que permitirá a calibração baseada na web. Basta conectar seu laptop ao AlbaCombi via Ethernet e você chegará à página de calibração e teste. Nenhuma ferramenta de calibração ou interfaces especiais são necessárias. Este dispositivo é preparado para o futuro e pode ser atualizado no campo através de sua porta Ethernet.

Monitore todos os parâmetros do barco a qualquer hora em qualquer lugar

Com o AlbaCombi você pode monitorar dados do motor, níveis do tanque, status do alarme, pressão e temperatura genéricas, não apenas de qualquer visor multifuncional, mas também de qualquer smartphone ou dispositivo pessoal com conexão à Internet.

Personalize sua interface de monitoramento

O Alba Combi tem um servidor web de monitoramento integrado que permitirá criar um monitor de monitoramento completo com indicadores analógicos ou digitais para serem exibidos em dispositivos PC, Mac, iOS ou Android. Quer esteja a bordo via Wi-Fi ou em terra através de uma ligação à Internet, pode ver o que está a acontecer a bordo do seu navio.

Poderoso

Com o AlbaCombi você obtém doze entradas de 0V a 32V que podem ser usadas para qualquer coisa, desde a leitura de tensões de baterias até a interface com qualquer medidor analógico. Seis canais podem ser configurados para medir a resistência de qualquer sensor de motor padrão da indústria. Também existem duas entradas RPM, uma entrada de temperatura PTC, uma derivação e duas saídas de relé.

Preciso

Todos os doze canais de resistência e tensão possuem uma calibração abrangente que permite criar uma tabela de calibração de 8 pontos ou selecionar uma tabela de calibração padrão da indústria predefinida para os sensores e medidores mais comuns.

Capaz

Satisfaça as aplicações mais exigentes. A porta NMEA2000 isolada alimentará todos os dados convertidos em uma rede NMEA2000.

Versátil

O AlbaCombi pode ser usado para obter dados do motor, níveis do tanque, pressão e temperatura genérica de qualquer sensor resistivo, de tensão ou 4 20mA (necessário resistor adicional)

Especificações:

Tensão: ....................... 9 18V DC do barramento NMEA2000

Consumo ................ 150mA

Carga Equivalente ............. 3 LEN conforme NMEA2000

Tamanho ............................... 104mmx86mmx588mm

Peso ........................... 230g

Montagem ..................... Grampo DIN Rail EN 50.022

Material da caixa ............... PC / UL 94 V0, Base PPO / UL 94 V0

Classe de Proteção ........... IP20

Temperatura de trabalho .... 15ºC a + 55ºC

Temperatura de armazenamento ..... 25ºC a + 85ºC

Entradas analógicas:

6 x Resistivo (0 a 600 Ohm) ou Voltagem (0 32V)

6 x voltagem (0 32V)

Sinal de 2 x RPM W ou sensor magnético

1 x temperatura de precisão PTC1000

1 x 100Mv atual Shunt

Precisão de entrada analógica ...... 1% ou melhor

Retransmissão para fora .............................. 2 x Saída de coletor aberto

Entrada / saída de dados:

Porta Ethernet (calibração e monitoramento)

RS232 (programação do módulo)

Isolado CAN NMEA2000

Periódico:

Parâmetros do motor PGN 127488, atualização rápida

PGN 127489 Parâmetros do Motor, Dinâmico

PGN 127493 Parâmetros de transmissão, dinâmico

Nível de Fluido PGN 127505

PGN 127508 Status da Bateria

Pressão PGN 130314

PGN 130316 Temperatura, Intervalo Estendido

PGN 130576 Status da guia Trim

Instruções de uso:

O problema aparece quando você coloca a unidade no modo de configuração (Chave nº2 na posição OFF) no navegador Chrome.

Como recuperar a unidade:

Primeiro de tudo, instale o Mozilla Firefox.

Conecte a unidade ao seu computador e confirme se a configuração do ip está correta.

1) Entre no navegador Firefox no URL: 192.168.0.50

2) Confirme se a unidade está no modo de configuração

Interruptor nº1: ON

Interruptor nº2: OFF

E pressione o botão RESET

3) No Firefox, pressione o botão atualizar o firmware. Você deve fazer o download no seguinte link:

http://www.albacombi.com/wp content / uploads / 2016/09 / FirmwareAC_2_0.zip

4) Descompacte o arquivo .zip e pressione o botão Procurar no Chrome, selecione o arquivo finalizado em .xin e Upload.

5) Pressione Upload, aguarde cerca de 10 segundos e aguarde para receber a mensagem de confirmação de upload: Upload de firmware bem-sucedido

6) Gire os dois interruptores na posição ON

Interruptor nº1: ON

Interruptor nº2: ON

E pressione o botão RESET

7) Atualize o navegador Firefox e espere alguns segundos para que a unidade funcione novamente.

Com a unidade recuperada e ambos os switches ON a unidade funciona no Firefox e no Chrome. Mas no modo de configuração só funciona no Firefox.
