Lowrance Structurescan 3D z modułem

StructureScan 3D zapewnia nowy i łatwy sposób przeglądania i interpretowania danych StructureScan HD obrazowania.

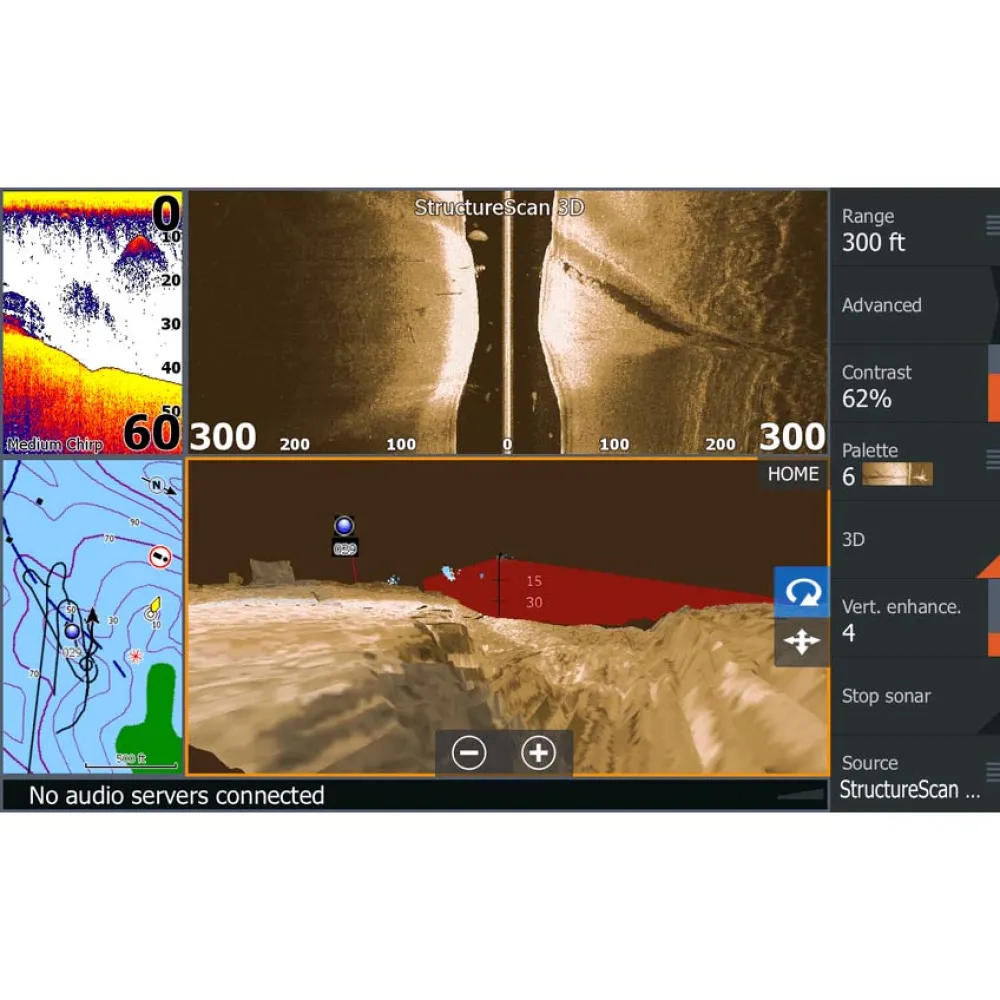

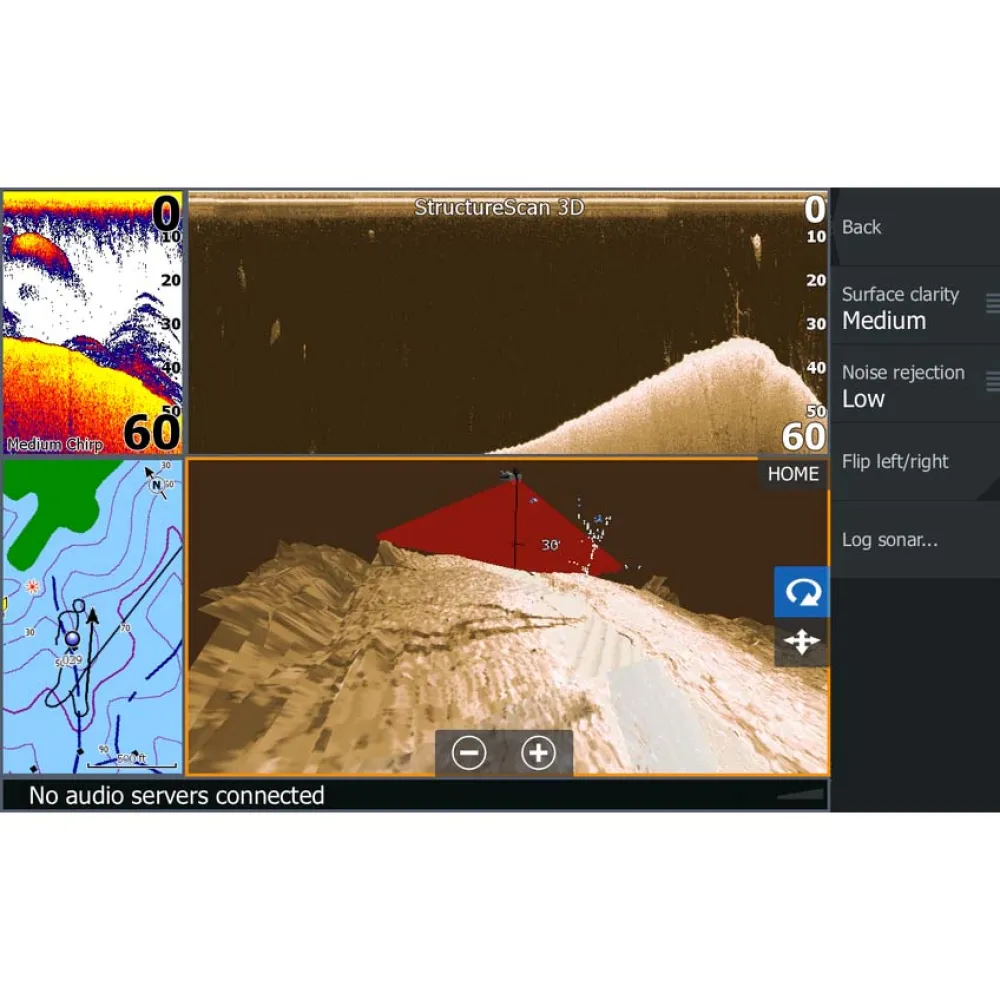

StructureScan 3D pozwala wędkarze zobaczyć ryby, strukturę i dolny kontur w przepięknej widok trójwymiarowy. Obrazowanie 3D StructureScan skanuje terenów podwodnych i ryby trzymającą konstrukcję, aby stworzyć wysokiej rozdzielczości, 180 stopni, trójwymiarowy widok spod łodzi. Dzięki tej unikalnej widzenia obrazowania, wędkarze lepszego zrozumienia gdzie ryby i struktury znajdują się w stosunku do ich łodzi.

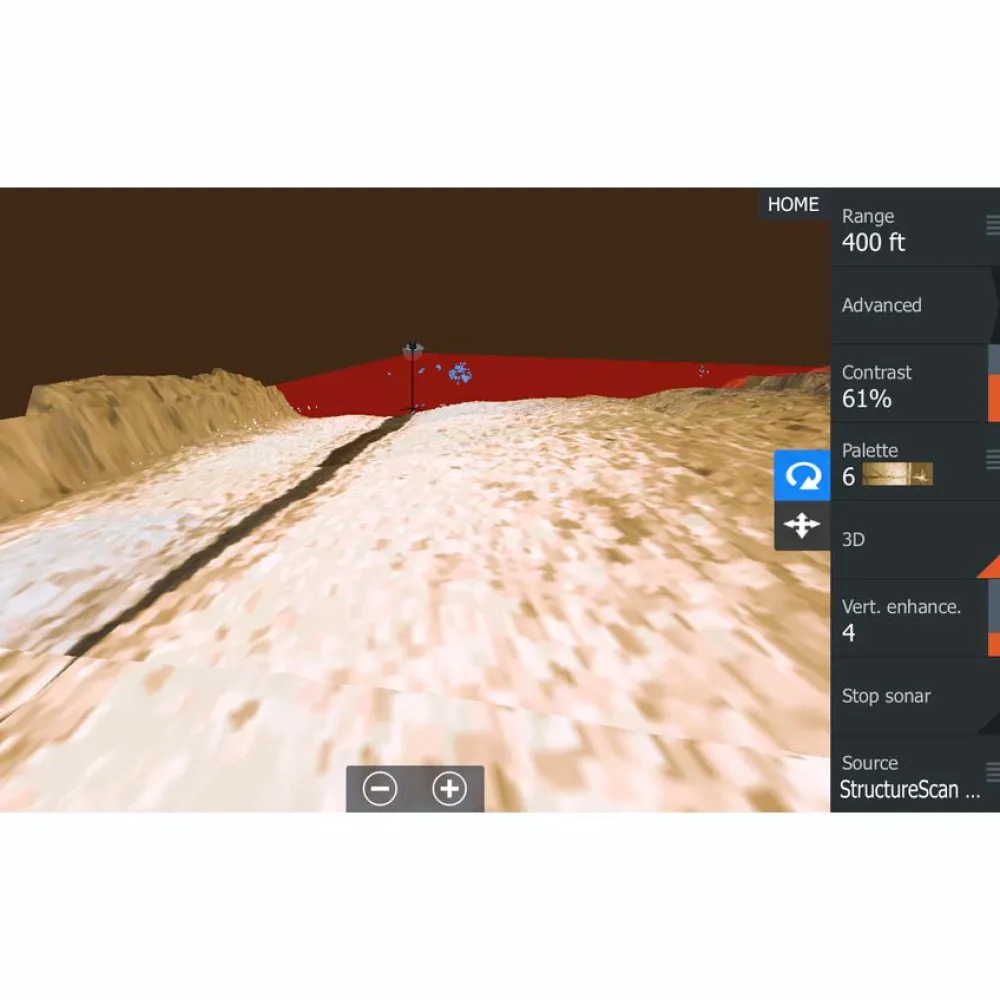

Łatwiejsza wizualizacja: wizualizacje 3D może być oglądany pod dowolnym kątem z kontrolą obracania pan ScanTrack pochylenia przy użyciu gestów na ekranie dotykowym i łatwy w obsłudze, zaprogramowanych położeń oglądalności.

Opanuj Konkluzja: Po raz pierwszy StructureScan 3D pozwala wędkarze łatwo zobaczyć wszystkie ryby podwodne struktury holdingowej i ryby, jak gdyby były łowienia pod wodą. Wyeliminowanie pomyłek, gdy ryby nie są na brzegach iw płytkiej, widocznym pokrywą. Teraz powoli bezczynne przez potencjalnego obszaru pozwala szybko opanować kontury dolny, identyfikacji pionową przerwę lub punktu wtórnego i złapać więcej ryb i blisko głównej głębokiego kanału wodnego.

Dane techniczne:

TECHNICZNE / ŚRODOWISKA:

Szerokość produktu: 180 mm / 7,1 W

Produkt Wysokość: 57 mm / 2,2 W

Waga produktu: 0,9 kg / 2 lbs

Temperatura robocza: 28 ° C do 75 ° C (20 ° do 167 ° F)

Wodoodporność: 1px 7

Zasilanie (Napięcie zasilania): 12 lub 24 V DC (zakres max 9 V do 32 V DC)

SONAR PERFORMANCE:

StructureScan:

Moc wyjściowa: 500W RMS

Max Side Zakres: 300ft każdej strony

Max dół Zasięg: 300 stóp

Częstotliwość: 455 i 800kHz

CHIRP I jednej częstotliwości SONAR:

Moc wyjściowa: 250W RMS

Maksymalna głębokość: 3,500 ft Transdcuer Dependent

CHIRP Częstotliwość: 60kHz 40, 85, 130 210kHz 145kHz

Wąskie pasma częstotliwości: 50 kHz / 83kHz / 200kHz

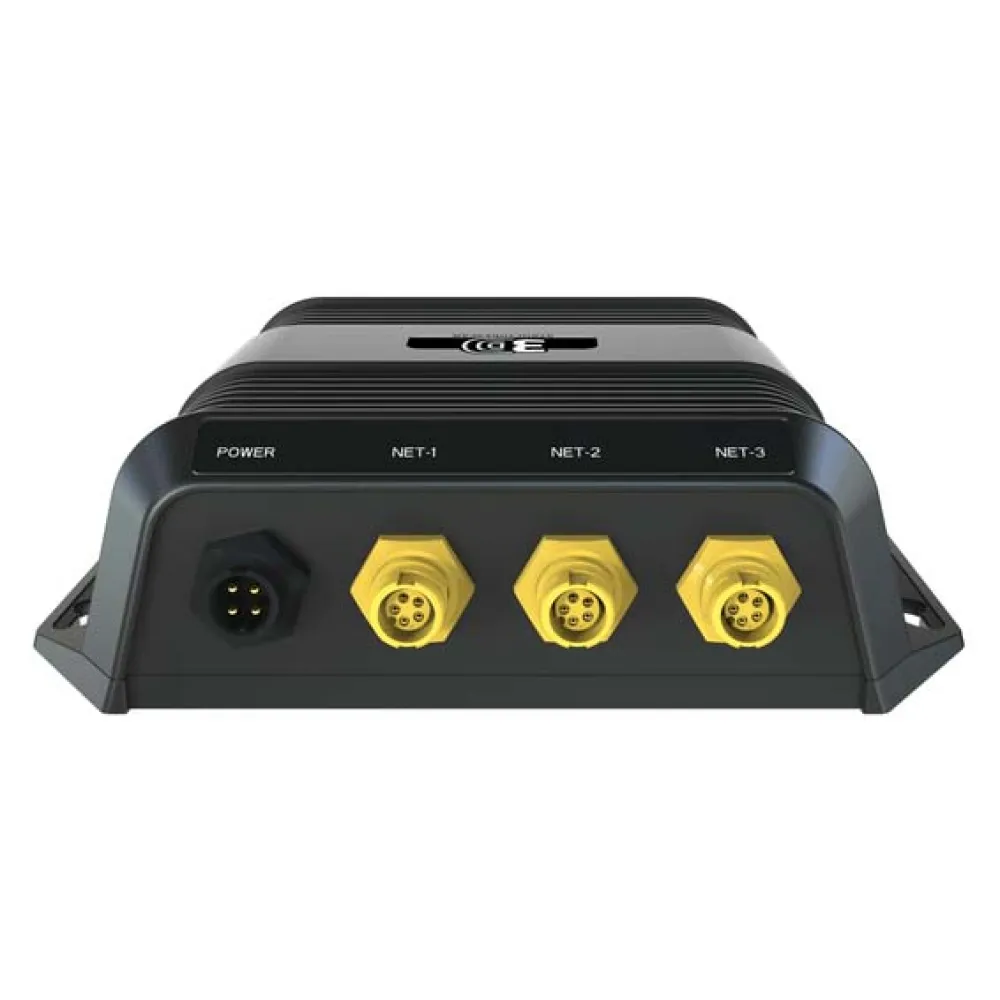

Sześć połączeń kablowych:

Ethernet: 3 porty

Zasilanie: 4 pinowe złącze zasilania

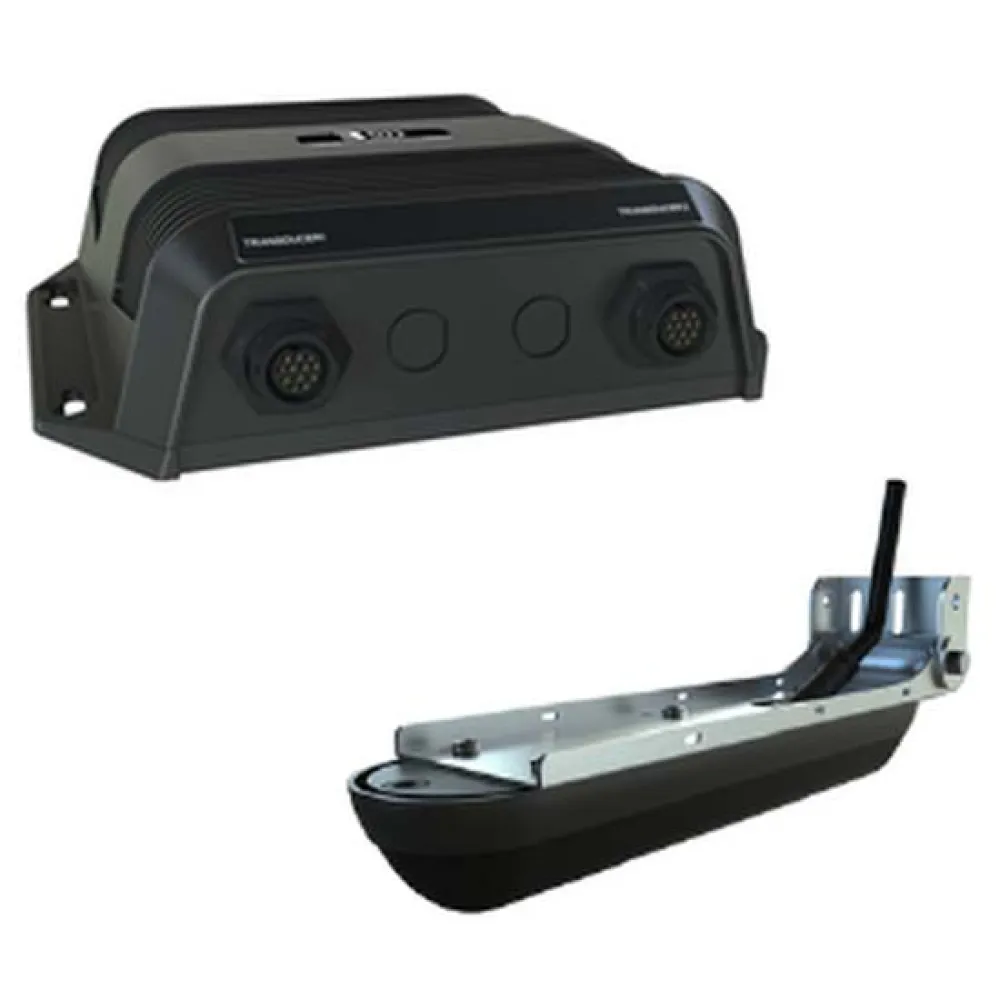

PRZYCHODZI Z:

Przetwornik StructureScan 3D: 3D XDCR StructureScan

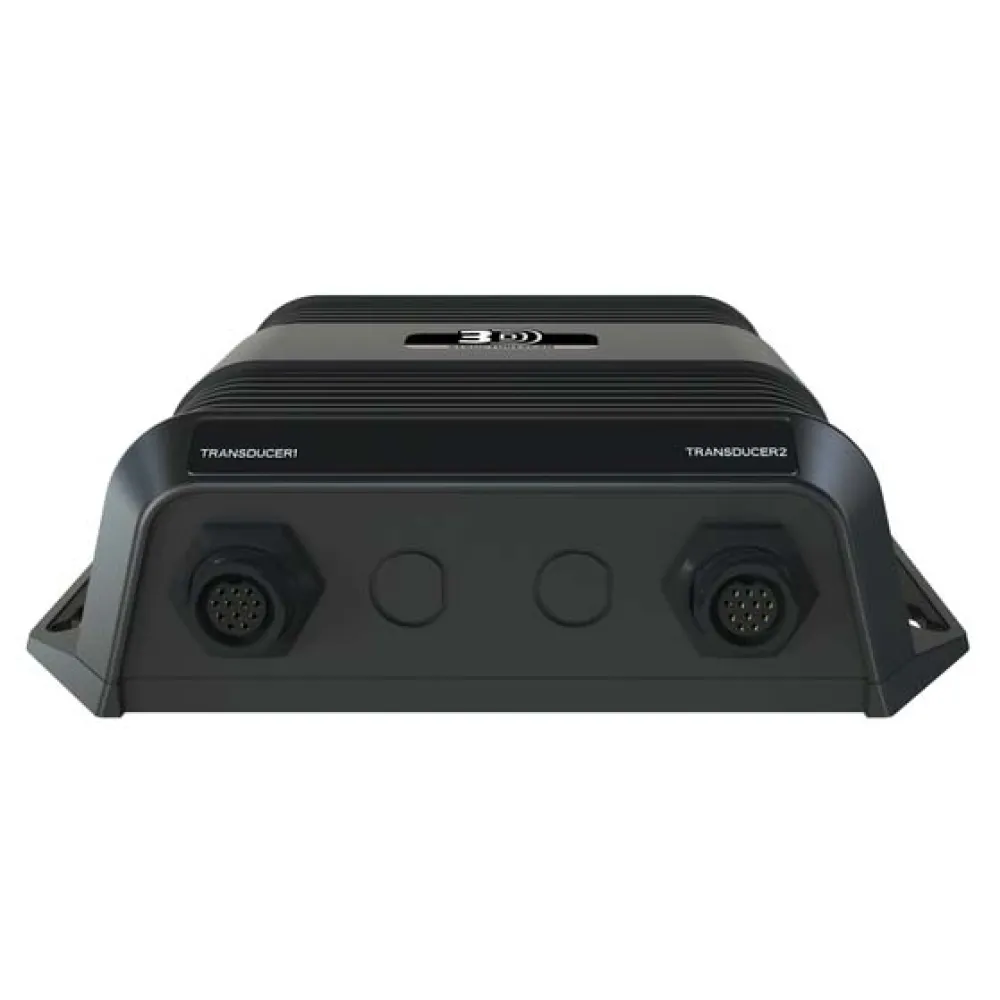

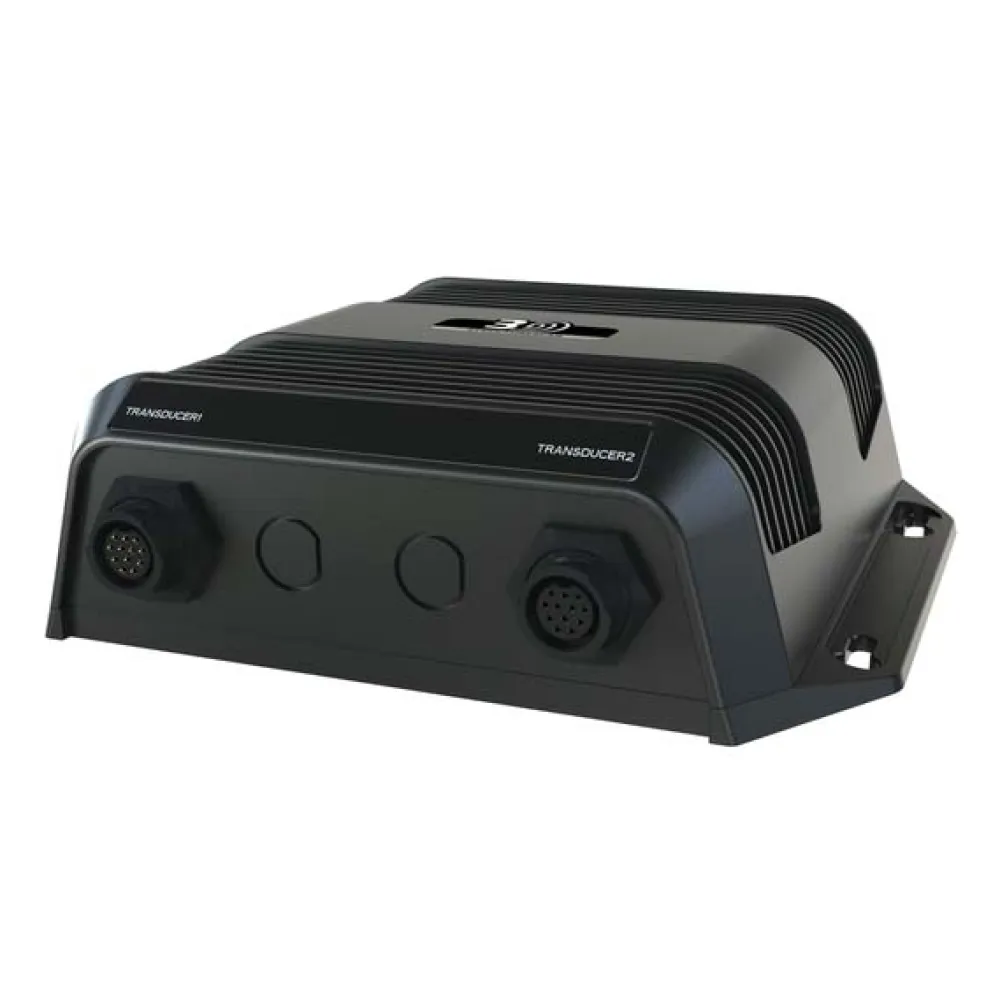

StructureScan 3D: 3D StructureScan MODUŁ

Kabel zasilający: Przewód zasilający: (. 4 Pin 4 Conn gołymi przewodami o władzę w magistrali sterowania, zasilania i alarmu zewnętrznego) 2 m (6,5 ft)

Eth kabiny 4,5 m (15ft): kabel Ethernet żółty 5 Pin 4,5 m (15 ft)
