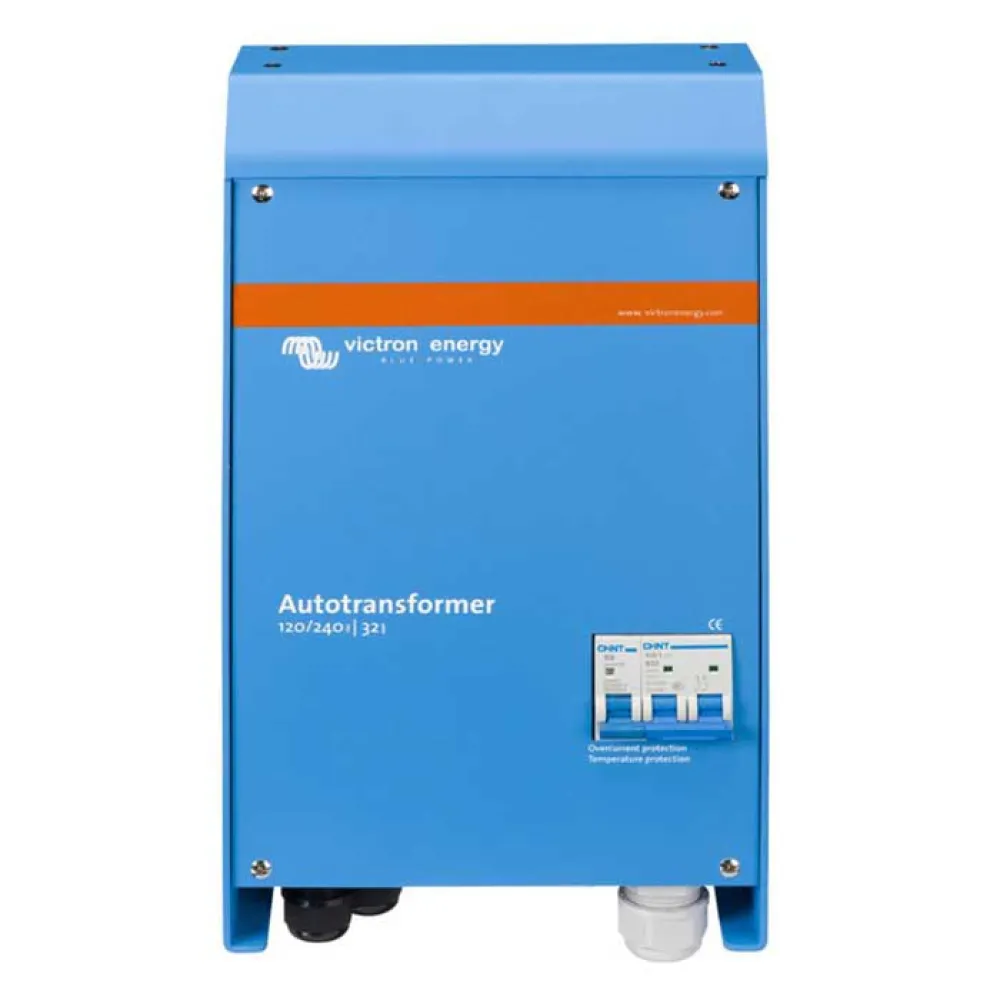

Victron Energy 120/240 AC-Transformator 32A

Autotransformer:

do podnoszenia, obniżania napięcia i równoważenia faz.

Autotransformer może być używany do podnoszenia, obniżania napięcia i równoważenia faz wyjściowych.

Chociaż funkcje podnoszenia i obniżania napięcia są dość proste, równoważenie faz wyjściowych może wymagać nieco więcej uwagi.

Rozważmy na przykład zasilanie 30A 120/240V z rozdziałem faz.

Zasilanie może pochodzić z sieci, generatora lub dwóch połączonych ze sobą inwerterów.

Niektóre z podłączonych obciążeń to 240V, a inne 120V.

Na każdym przewodzie 120V obciążenie nie powinno przekraczać 30A.

Problem polega na tym, że gdy tylko zostaną podłączone obciążenia 120V, na obu przewodach pojawi się inny prąd.

Dzieje się tak, ponieważ obciążenia 120V na obu przewodach nigdy nie będą zrównoważone.

Na przykład suszarka do włosów 120V 1200W pobiera 10A z jednego przewodu.

Pralka 120V może pobierać nawet ponad 20A z jednego przewodu.

Różnica w prądzie lub nierównowaga prądu między dwoma przewodami będzie więc często wynosić 20A lub więcej.

Oznacza to, że zasilanie 30A nie będzie wykorzystywane w pełni.

W momencie, gdy jeden przewód pobiera 30A, drugi może pobierać nie więcej niż 10A, a zwiększenie obciążenia 240V, na przykład, spowoduje przeciążenie jednego przewodu, podczas gdy drugi przewód nadal ma wolną pojemność.

Teoretycznie, całkowita moc, którą można pobrać z zasilania 30A 120/240V wynosi 30 x 240 = 7,2 kVA.

W przypadku nierównowagi 20A, praktyczne maksimum wyniesie 30 x 120 + 10 x120 = 4,8kVA, czyli 67% teoretycznego maksimum.

Rozwiązaniem jest autotransformer.

Pozostawiając nieużywany przewód neutralny zasilania z rozdziałem faz i podłączając autotransformer w celu utworzenia nowego przewodu neutralnego, jak pokazano na rysunku 1, wszelkie nierównoważenie obciążenia jest „absorbowane” przez autotransformer.

W przypadku zasilania 30A obciążenie można zwiększyć do 7,2kVA, a nierównowaga obciążenia 20A spowoduje, że jeden przewód będzie dostarczał 40A, a drugi 20A.

Różnica 20A przepłynie przez przewód neutralny i uzwojenia autotransformatora.

Prąd przez oba przewody 120V zasilania z rozdziałem faz wyniesie 30A.
