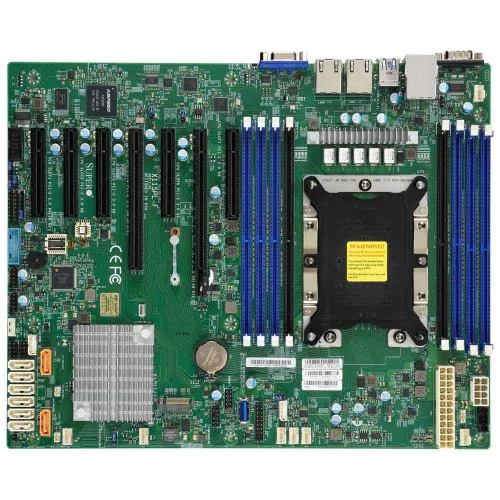

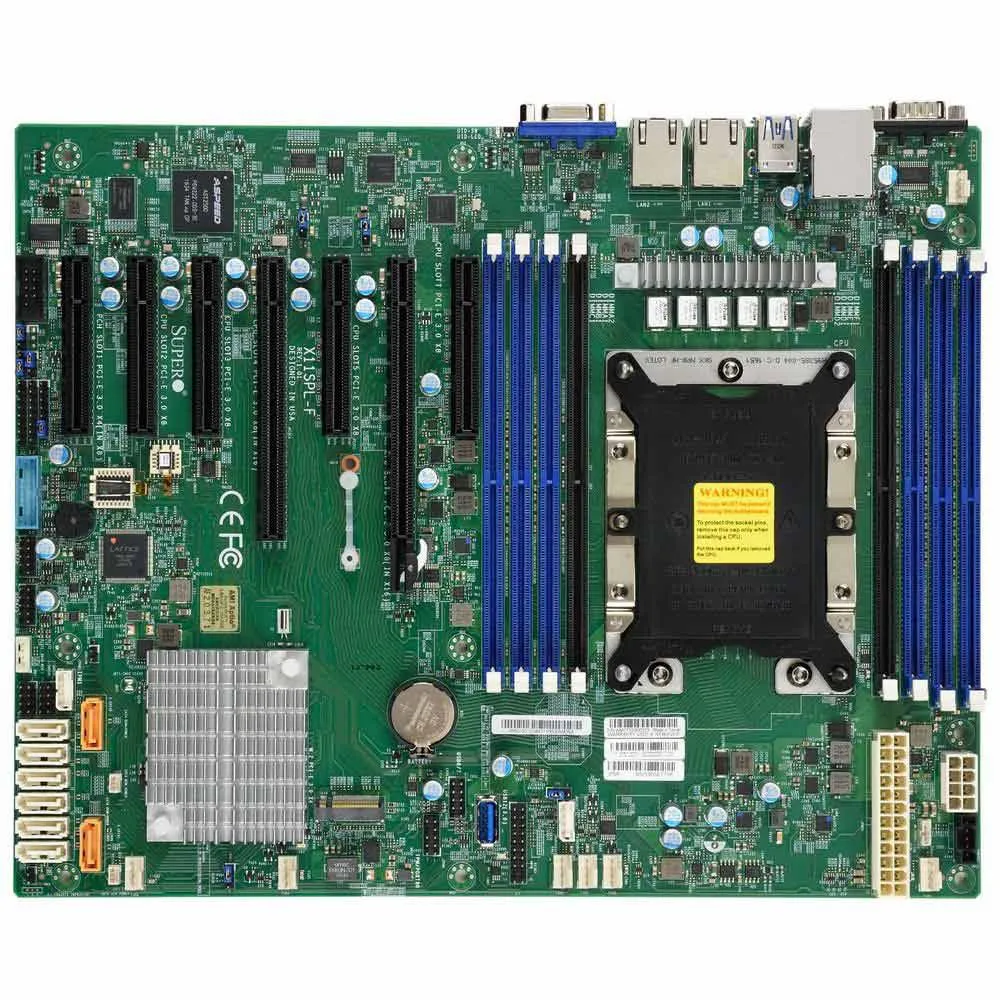

Super Micro Placa base MBD-X11SPL-F-B

Características:

- Procesadores escalables Intel® Xeon® de 2ª generación y procesadores escalables Intel® Xeon®, zócalo único LGA-3647 (zócalo P) compatible, TDP de CPU admite hasta 165 W TDP.

- Chipset Intel® C621.

- Hasta 2 TB de RDIMM ECC 3DS, DDR4-2933 MHz.

Hasta 2 TB de LRDIMM ECC 3DS, DDR4-2933 MHz, en 8 ranuras DIMM.

- Hasta 1 TB de memoria persistente Intel Optane DC en modo de memoria (solo Cascade Lake).

- Ranuras de expansión:

- 2 PCI-E 3.0 x8 (en x16).

- 4 PCI-E 3.0 x8.

- 1 PCI-E 3.0 x4 (en x8).

- Conector M.2 NGFF.

- Interfaz M.2:

PCI-E 3.0 x4 y SATA.

- Factor de forma:

2280, 22110.

- Clave:

Clave M.

- 2 puertos LAN GbE.

- 8 puertos SATA3 (6 Gbps).

- E/S:

1 VGA, 2 COM, cabezal TPM.

- 2 SuperDOM con alimentación integrada.

- 5 USB 3.0 (2 traseros, 1 tipo A, 2 a través del cabezal), 8 USB 2.0 (2 traseros, 6 a través de cabezales).

Especificaciones:

Características físicas:

- Factor de forma:

ATX.

- Dimensión:

12" x 9.6" (30.48 cm x 24.38 cm) Procesador:

- CPU:

- Procesadores escalables Intel® Xeon® de 2ª generación y procesadores escalables Intel® Xeon®.

- Zócalo único LGA-3647 (zócalo P) compatible, TDP de CPU admite hasta 165 W TDP.

- Núcleo:

Hasta 28 núcleos.

- Nota:

Se requiere la versión 3.0a o superior de la BIOS para admitir la 2ª generación de procesadores escalables Intel Xeon-SP Memoria del sistema:

- Capacidad de memoria:

- 8 ranuras DIMM.

- Hasta 2 TB de LRDIMM ECC 3DS, DDR4-2933 MHz.

Hasta 2 TB de RDIMM ECC 3DS, DDR4-2933 MHz.

- Hasta 1 TB de memoria persistente Intel Optane DC en modo de memoria (solo Cascade Lake).

- Tipo de memoria:

LRDIMM DDR4 ECC de 2933/2666/2400/2133 MHz (3DS), RDIMM (3DS) Tamaños de DIMM:

- LRDIMM:

32 GB, 64 GB, 128 GB.

- RDIMM:

8 GB, 16 GB, 32 GB, 64 GB.

- Voltaje de memoria:

1.2 V.

- Detección de errores:

Corrige errores de un solo bit.

- Dispositivos integrados.

- Chipset:

Intel® C621.

- SATA:

Controlador Intel® C621 para 8 puertos SATA3 (6 Gbps).

RAID 0, 1, 5, 10.

- IPMI:

ASPEED AST2500.

- Gráficos:

0 puertos BMC ASPEED AST2500.

- Controladores de red:

LAN dual con 1 GbE con Intel® I210 Entrada/salida:

- SATA:

8 puertos SATA3 (6 Gbps).

- LAN:

2 puertos LAN Gigabit Ethernet RJ45 USB:

- 3 puertos USB 3 (1 tipo A.

2 a través del cabezal).

- 8 USB 2.0 Puertos (S) (2 Traseros.

6 a través de encabezado).

- 2 Puertos USB 3.0 (2 Traseros).

- Salida de video:

1 Puerto VGA.

- Puerto serial:

2 Puertos COM (1 Encabezado.

1 Trasero).

- DOM:

2 Conectores de alimentación SATA DOM (Disk On Module).

- TPM:

1 Encabezado TPM.

Ranuras de expansión:

PCI-E:

- 2 PCI-E 3.0 X8 (en ranura X16).

- 4 PCI-E 3.0 X8.

- 1 PCI-E 3.0 X4 (en ranura X8).

M.2:

- Interfaz M.2:

PCI-E 3.0 X4.

SATA.

- Factor de forma:

2280, 22110.

- Clave:

M-Key.

- BIOS del sistema.

- Tipo de BIOS:

AMI UEFI BIOS.

Características:

- ACPI 6.0.

- Despertar del reloj en tiempo real (RTC).

- SMBIOS 3.0 o posterior.

- Administración:

- Software:

SuperDoctor® 5, NMI, SUM, KVM con LAN dedicada, SPM, Intel® Node Manager, IPMI2.0, Watchdog.

- Configuraciones de energía:

Modo de encendido para recuperación de energía AC, administración de energía ACPI.

- Monitoreo de salud de la PC:

- Voltaje:

Vbat, admite utilidad de administración del sistema, monitorea voltajes de CPU, HT, encabezado de intrusión de chasis, 3.3V en espera, +5V en espera, +5V, +3.3V, +12V, +1.8V, LED de estado de 7 ventiladores:

- UID/UID remoto.

- LED indicador de suspensión estática.

- Temperatura:

- Soporte de protección térmica de la CPU.

- Ventilador PECI:

- 7x encabezados de ventilador de 4 pines (hasta 7 ventiladores).

- Control de nivel del sistema.

- Control de velocidad de ventilador PWM.

- Control de velocidad de ventilador.

- Indicación de LED de sobrecalentamiento.

- Otras características:

WOL, UID, RoHS, conector M.2 NGFF, soporte de protección térmica de la CPU para el procesador, control de encendido para recuperación de pérdida de energía AC, administración de energía ACPI.

Entorno operativo:

- Rango de temperatura de operación:

0°C.

- 50°C (32°F.

- 122°F).

- Rango de temperatura de no operación:

-40°C.

- 70°C (-40°F.

- 158°F).

- Rango de humedad relativa de operación:

8%.

- 90% (sin condensación).

- Rango de humedad relativa de no operación:

5%.

- 95% (sin condensación).
