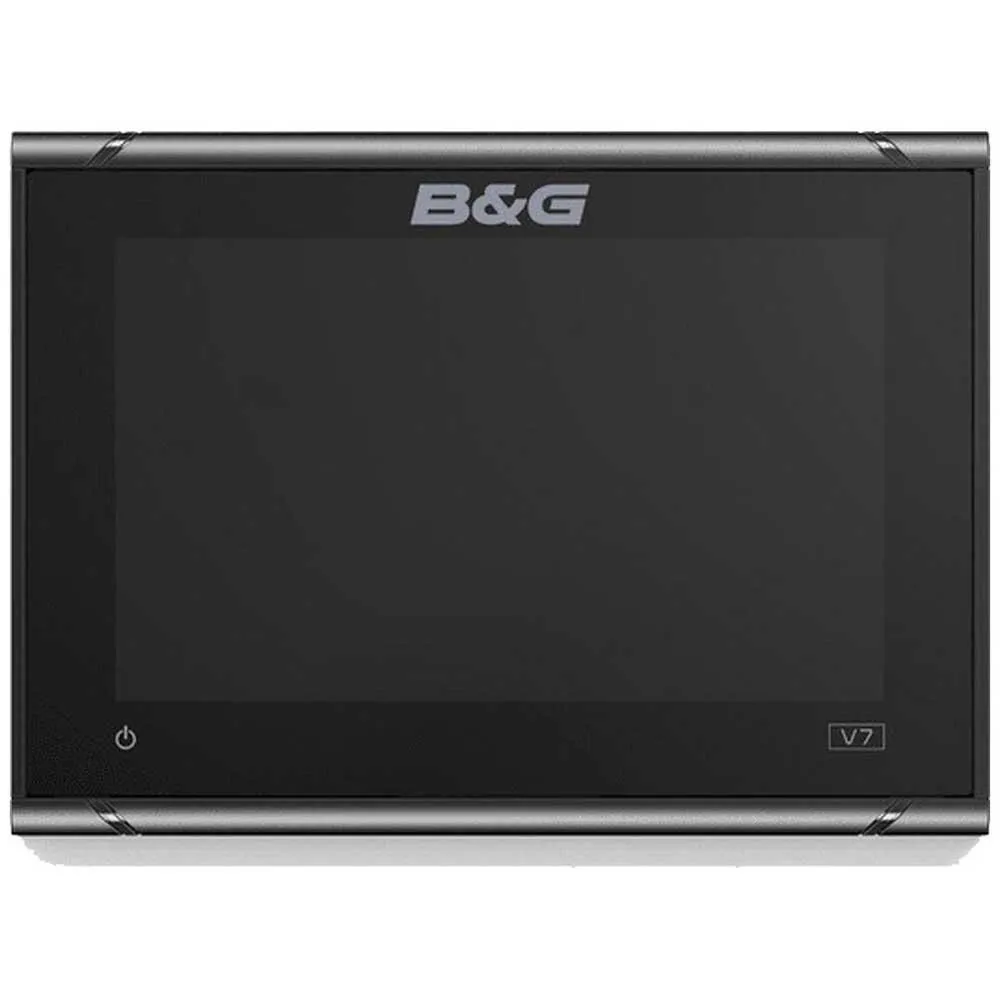

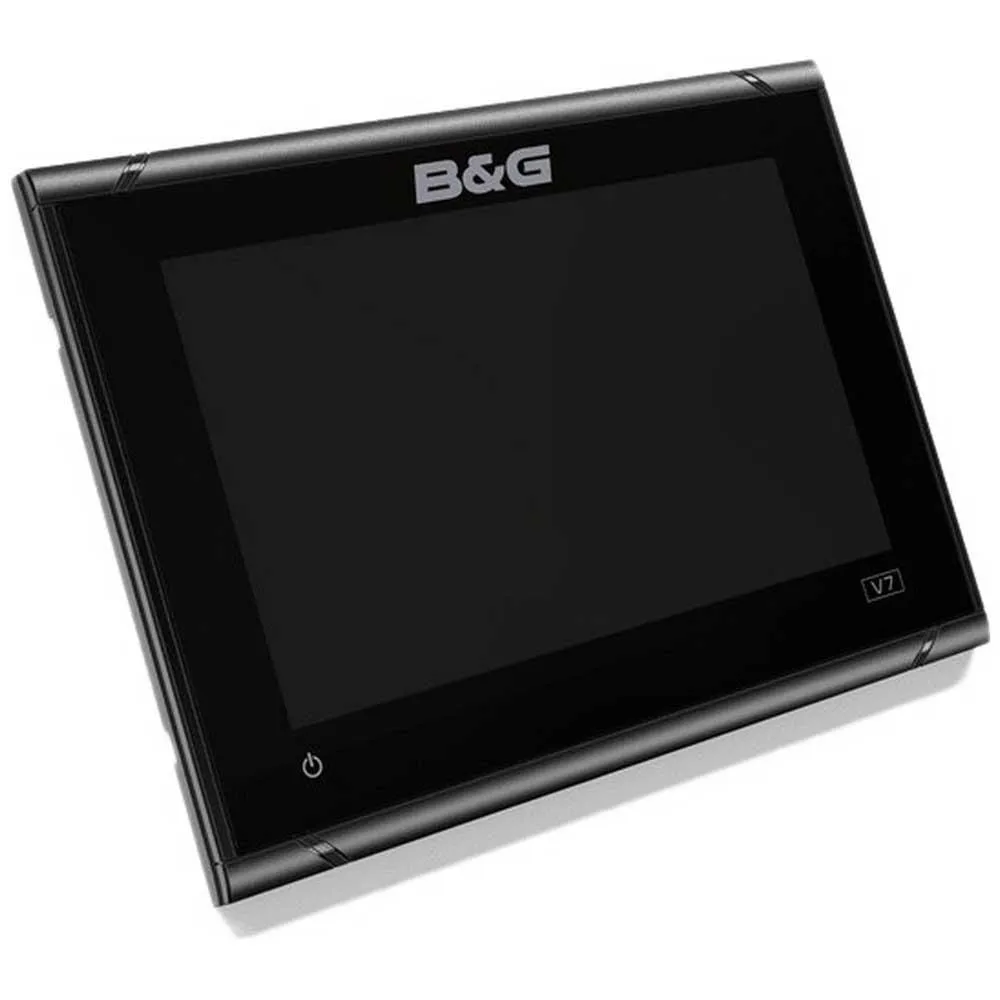

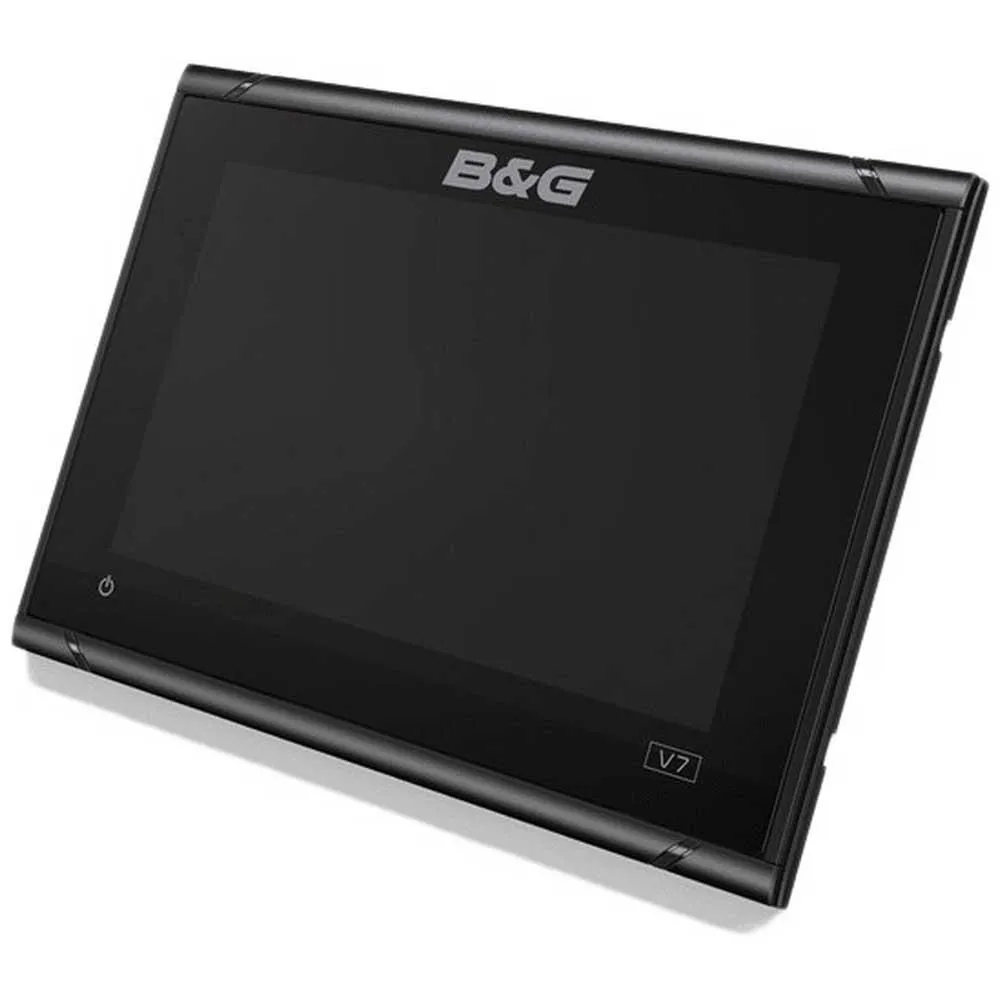

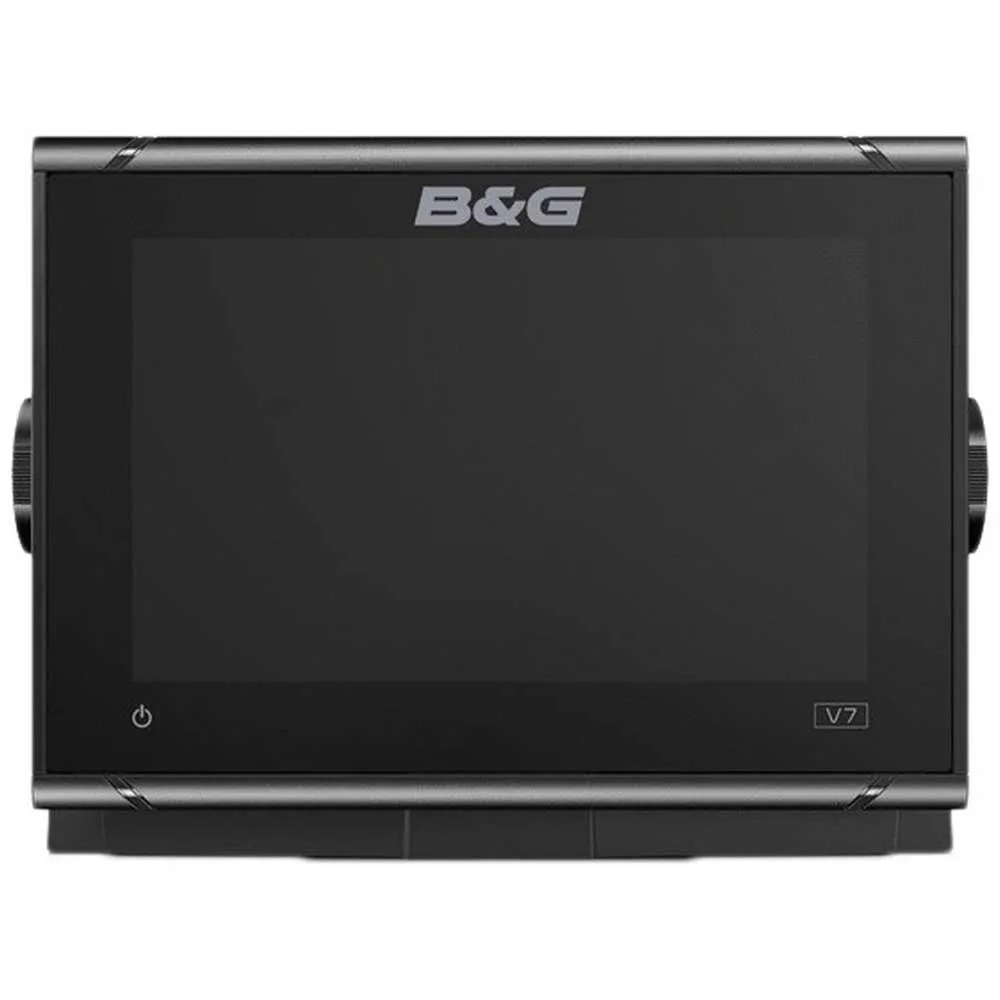

B&G Vulcan 7R Fiskeplotter

7 tums kartplotter och radardisplay med global baskarta


Specifikationer:

Upplösning: 800x480
Skärmens ljusstyrka: 1200 nits
Storlek och typ: 7 Diagonal TFT LCD LCD med hög synlighet
Bakgrundsbelysning färg: vit
Betraktningsvinklar: 80 ° topp / botten, 80 ° vänster / höger om mitten

Elektrisk:
Rekommenderat säkring: 3A
Strömförbrukning (max): 20 W
Nominell strömförbrukning: 12 W
Matningsspänning: 12 V DC (10 17 V DC)

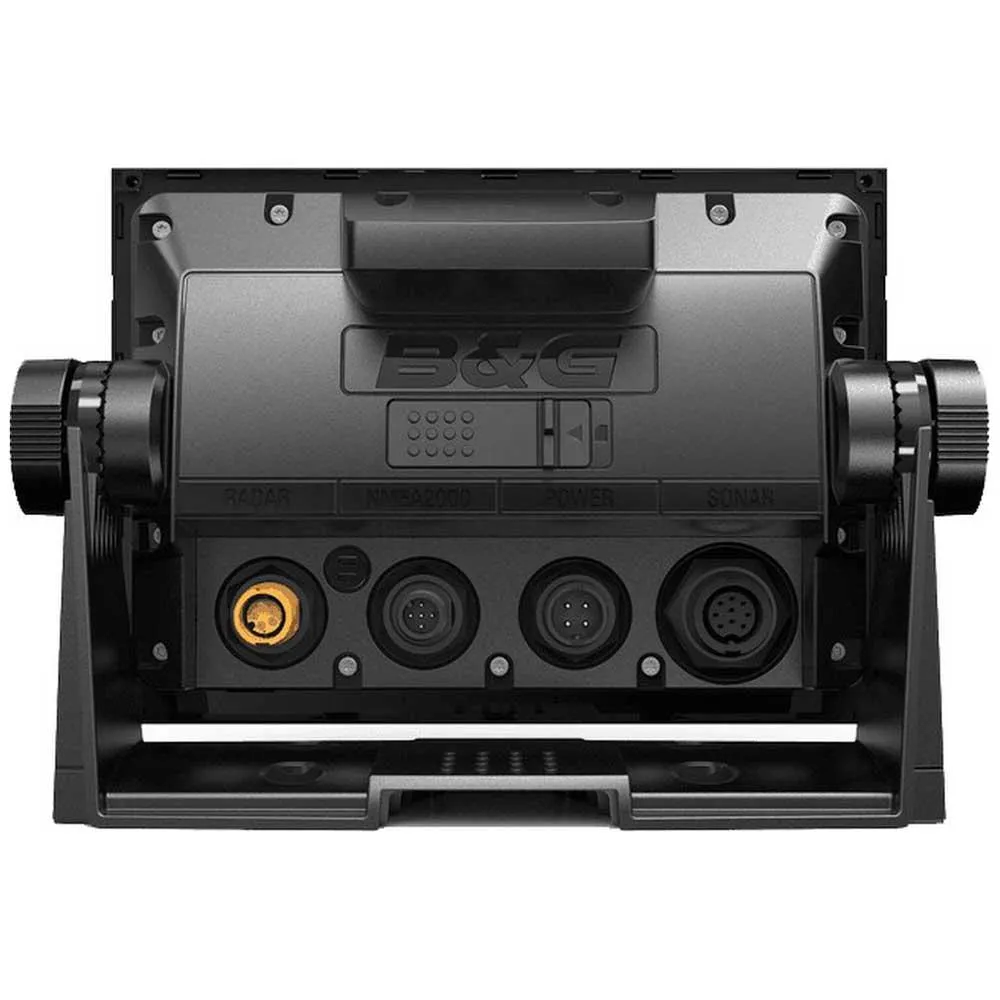

Anslutningar:
Ethernet: 1 x 5-polig gul kontakt x 1 Mbit. Radar och Sirius (endast USA) -anslutningar (om inte låst upp)
Radarkompatibilitet: Halo, bredband, HD-radar
Ekolod: Integrerad CHIRP / DownScan / ForwardScan. Xsonic-kontakt med 9 stift. Anslutning till någon extern ljudmodul stöds inte.
NMEA 2000: 1 x NMEA 2000 Micro C-port, 1 LEN
NMEA 0183: Ingen anslutning men exporterar NMEA 0183 via WiFi
Video in / out: Inget
WiFi: Internt
Bluetooth: Internt
GPS-antenn: Intern
GPS-tid för att först fixa: kallstart mindre än 90 sekunder utsatt för öppen himmel, satellitåterköp 5 sek
GPS-korrigering: WASS, MSAS, EGNOS, GLONASS, * Galileo, * BeiDou. * Begränsat av nätverk
GPS-positionsnoggrannhet: Horisontell noggrannhet 3 m (9,8 ft)
GP-mottagarkanaler: 32 kanaler
GPS-uppdateringsfrekvens: 10 Hz
AIS: Få endast AIS-data över NMEA 2000

Miljö:
Driftstemperaturområde: 15 ° C till + 55 ° C (5 ° F till 131 ° F)
Lagringstemperaturintervall: 20 ° C till + 60 ° C (4 ° F till 140 ° F)
Vattentätt betyg: IPX 6 och 7
Chock / vibration: CE, C Tick, HDMI, EN 60950 1: 2006, EN 60945: 2002, EN 300 440 2, V1.4.1

Fysisk:

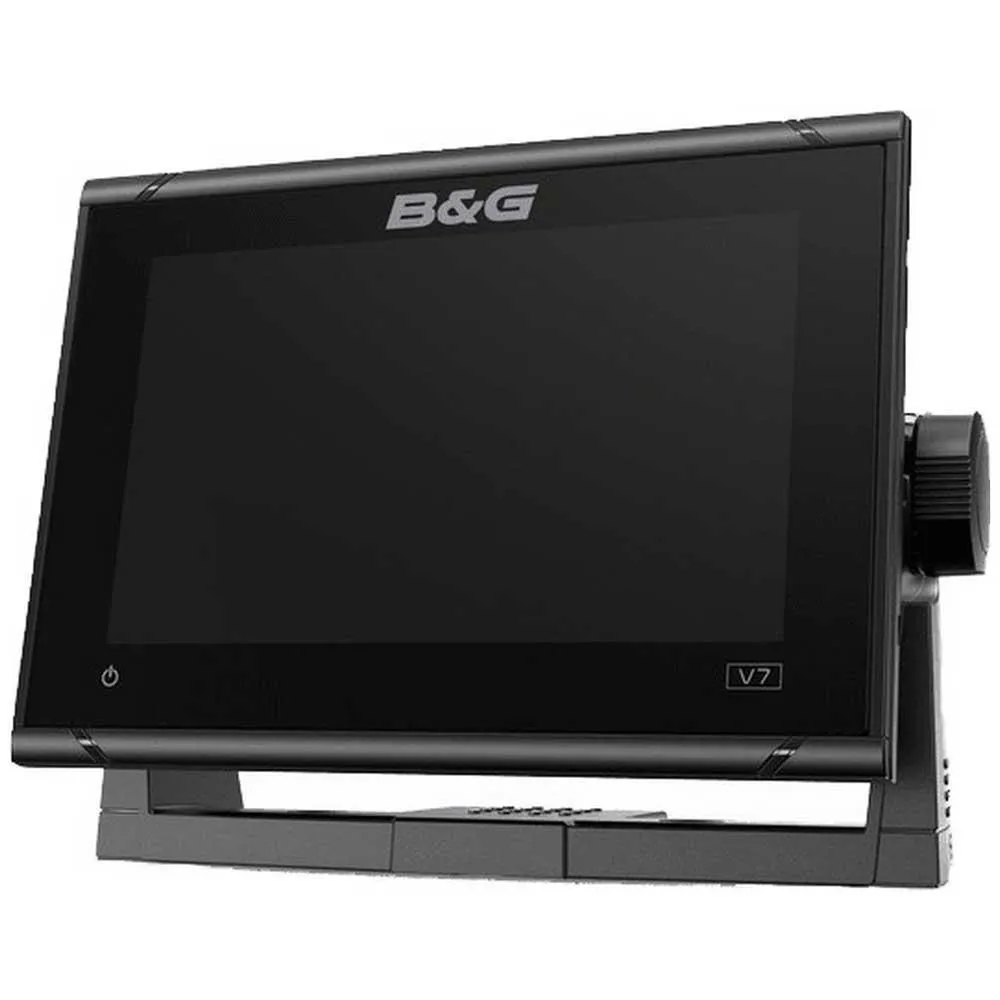

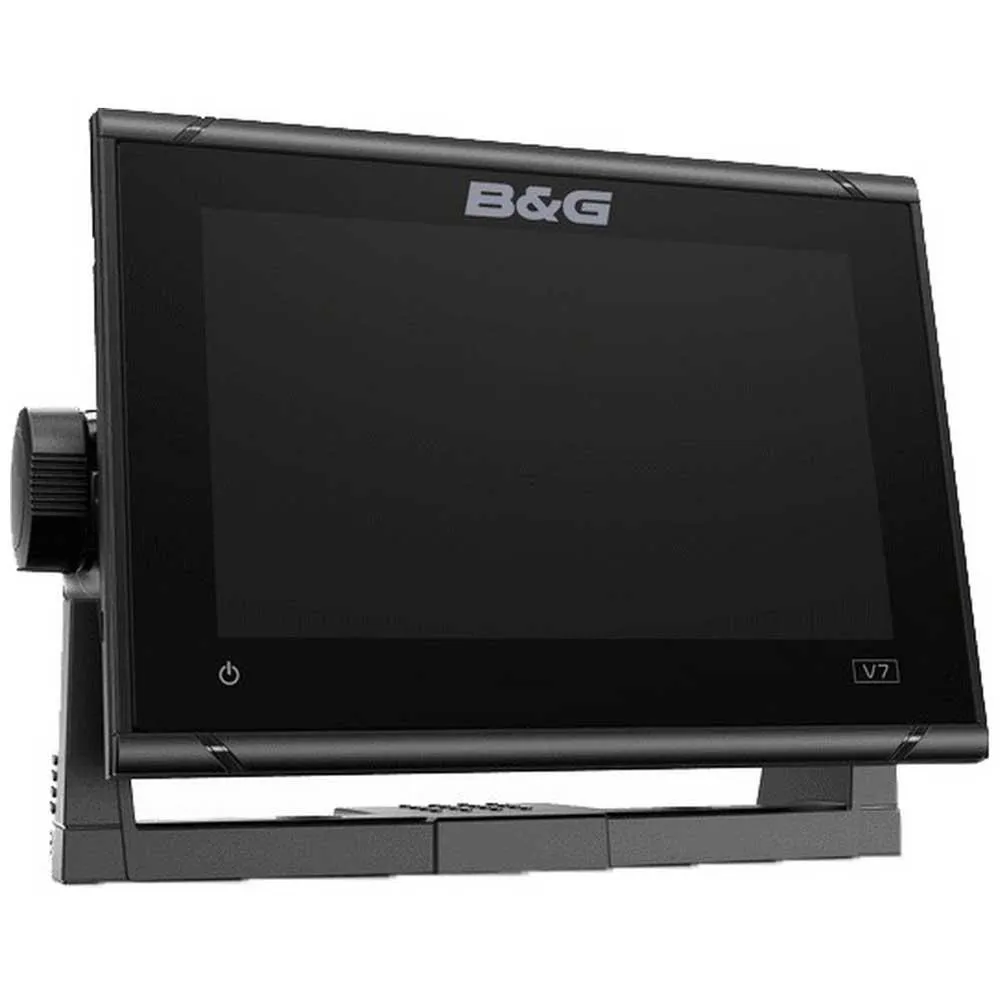

Monteringsmetoder: Konsol eller panel
Mått B x H x D: 197 mm x 141 mm x 82,7 mm (7,56 x 5,55 x 3,26) (ingen konsol)
Vikt: 1.320 kg (2.91 pund)

Programvara:

Gränssnitt: Pekskärm, OP40 eller OP50-styrenhet via NMEA 2000
Språk som stöds: Standardspråkpaket: Engelska (USA), engelska (Storbritannien), danska, tyska, spanska, finska, franska, grekiska, isländska, italienska, nederländska, norska, portugisiska, svenska. Andra språk låser upp asiatiska språkpaket: Engelska (USA), japanska, koreanska, thailändska, kinesiska, östeuropeiska språkpaket: engelska (USA), engelska (Storbritannien), bulgariska, tyska, spanska, franska, hebreiska, kroatiska, ungerska, italienska , Litauiska, lettiska, polska, slovakiska, turkiska, Ryssland / Ukraina. (UK), arabiska, tyska, spanska, farsi, franska, italienska

Kartografi som stöds: Insight, Navionics (Guld, NAV + Platinum +), C MAP (MAX N, MAX N +) NV Digital (Raster US-diagram)

Understödda NMEA 2000 PGN: er får endast: 59392 ISO-bekräftelse, 59904 ISO-begäran, 60928 ISO-adresskrav, 65285 temperatur med instans, 65323 Data-användargruppsförfrågan, 65325 omprogrammeringsstatus, 65341 autopilotläge, 65480 autopilotläge, 127245 roder, 127251 hastighetsfrekvens , 127257 Attitude, 127488 Motorparametrar, snabb uppdatering, 127489 Motorparametrar, dynamisk, 127493 transmissionsparametrar, dynamisk, 127503 AC-ingångsstatus, 127504 AC-utgångsstatus, 127505 vätskenivå, 127506 DC detaljerad status, 127507 laddningsstatus, 127508 batteristatus, 127509 Inverterstatus, 129033 Tid & datum, 129038 AIS klass A-positionsrapport, 129039 AIS klass B-positionsrapport, 129040 AIS klass B utvidgad positionsrapport, 129794 AIS klass A-statisk och reserelaterad data, 129801 AIS adresserad säkerhetsrelaterat meddelande, 129802 AIS Säkerhetsrelaterat sändningsmeddelande, 129808 DSC-samtalsinformation, 129809 AIS klass B "CS" Statisk datarapport, del A, 129810 AIS klass B "CS" statisk datarapport, del B, 130 313 Luftfuktighet, 130314 Faktiskt tryck, 130576 Small Craft-status, 130842 SimNet DSC-meddelande, 130851 Event svar, 130817 Produktinformation, 130820 Omprogrammeringsstatus, 130832 Bränsle använt hög upplösning, 130834 Motor- och tankkonfiguration, 130838 Fluid Level Warning, 130843 Sonar Status, Frekvens och DSPSpänning,
Spänning,
Stödda NMEA 2000 PGN: er Sändning och mottagning: 61184 Parameter Begäran / Kommando, 65289 Trim-flik Insektkonfiguration, 65291 Bakgrundsbelysningskontroll, 65292 Clear Fluid Level Warnings, 65293 LGC 2000 Configuration, 126208 ISO Command Group Function, 126992 System Time, 126996 Product Info, 127237 Rubrik / spårkontroll, 127250 fartygsrubrik, 127258 magnetisk variation, 128259 hastighet, referensvatten, 128267 vattendjup, 128275 avståndslogg, 129025 position, snabb uppdatering, 129026 COG & SOG, snabb uppdatering, 129029 GNSS positionsdata, 129283 korskorsfel , 129284 Navigation Data, 129539 GNSS DOPs, 129540 GNSS Sats in View, 130074 Route and WP Service WP List WP Name & Position, 130306 Wind Data, 130310 miljöparametrar, 130311 miljöparametrar, 130312 temperatur, 130577 Direction Data, 130840 Data User Group Konfiguration, 130845 Parameterhandtag, 130850 Event Command, 130831 Suzuki Engine and Storage Device Config, 130835 SetEngineAndTank Configuration, 130839 Pressure Insect Conf igurationSpänning,
Spänning,
Stödda NMEA 2000 PGN: er endast överföra: 65287 Konfigurera temperatur INSOcts, 65290 Konfiguration av paddle Wheel Speed, 129285 Route / Waypoint Data, 130818 Reprogram Data, 130819 Request Reprogram, 130828 Set Serienummer, 130836 Fluid Level Insect Configuration, 130837 Fuel Flow Turbine ConfigurationSpänning,
Spänning,
Väder: SiriusXM via WM 3 (endast USA), GRIBSpänning,
Autopilot: Auto, Nav., Ingen drift, Uppföljning, Icke uppföljning, Vändmönster, Standby, * Vind, * Vind NAV. (* Båttyp inställd på Sail). Systemet kräver STBY-knapp eller styrenhet med STBY-knappen för att beställa pilotenSpänning,
Digital omkoppling: BEP C ZoneSpänning,
Styrningslägen för autopilot: Auto, Nav., Ingen drift, Uppföljning, Icke uppföljning, Vridmönster, Standby, * Vind, * Vind NAV. (* Båttyp inställd på Sail)Spänning,
Autopilotmanövrar & svängmönster: U-sväng, Spiral-sväng, C-sväng, Zig Zag, Fyrkantig sväng, Lazy S-sväng, DjupkonturspårningSpänning,
Intern lagring av användardata: 90 MBSpänning,
Vägpunkter, rutter och spår: 6000 vägpunkter, 500 rutter med 100 max ruttpunkter, 50 spår med upp till 12 000 spårpunkter.Spänning,
Extern lagring: 1 Micro SD-plats, max. 32 GB (format FAT32 vardera). > 32 GB-kort kräver att kort ska formateras till NTFSSpänning,
Multimedia: Via SonicHub2, FusionLink, * Sirius, ** JL Audio. * Endast USA, ** AUST. & NZ endast)Spänning,
