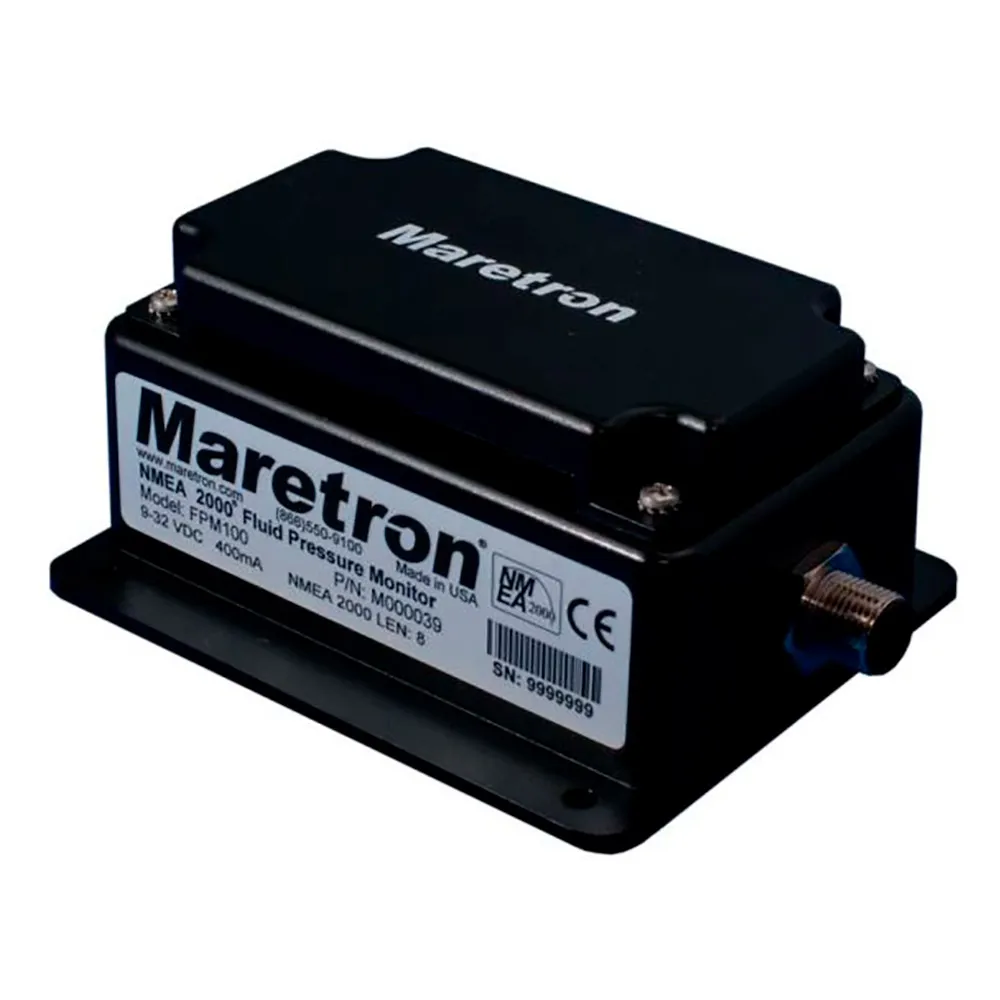

Maretron NMEA 2000 trykk-/tankmonitor

FPM100 muliggjør overvåking av vann-, olje-, hydraulikk- eller vakuumtrykk (oppdager tette filtre), og måling av tanknivåer via en transduser plassert i bunnen av tanken.

I nivåmodus støtter den kalibrering for uregelmessige former og programmerbar kapasitet, slik at NMEA 2000-skjermer nøyaktig kan beregne gjenværende volum.

Hver av de 6 inngangene konfigureres med transduserelementets rekkevidde og type, samt driftsmodus:

Trykk/Vakuum: for ferskvann, trykkluft, hydraulikk, damp, olje, atmosfæriske eller vakuumledninger i filtreringssystemer.

Opptil 16 tanktyper (drivstoff, ferskvann, svartvann, levende brønn, olje, etc.) og opptil 16 tanker per type (0-15) kan defineres, med punktkalibrering for tanker med kompleks geometri.

Nøkkelfunksjoner.

NMEA 2000-grensesnitt med publisering av faktisk trykk og væskenivå.

6 uavhengige kanaler for å tilpasse rekkevidde, transdusertype og modus (trykk/nivå).

Uregelmessig tankkalibrering og programmerbar kapasitet for å indikere faktisk gjenværende volum.

Brede bruksområder: vann, olje, hydraulikk, luft, damp og vakuum (filterdiagnostikk).

Marin konstruksjon: IP64, IEC 60945 (eksponert) testet.

NMEA 2000 (Hoved PGN-er).

130314 Faktisk trykk (~0.5 Hz).

127505 Væskenivå (~0.4 Hz).

Service Svar: 126464, 126996, 126998.

Standard ISO-protokoller og proprietære konfigurasjons/merkings PGN-er.

Tekniske spesifikasjoner.

Måling (trykk/vakuummodus).

Oppløsning: ±0.33 % FS over hele transduserelementets rekkevidde.

Forhåndsdefinerte trykkilder: 21 (vann, atmosfærisk, trykkluft, hydraulikk, damp, 16 brukertilpassbare).

Måling (tanknivåmodus).

Oppløsning: ±0.33 % FS.

Tanktyper: 16 (drivstoff, ferskvann, svartvann, levende brønn, olje, etc.).

Tanker per type: 16 (0-15).

Støtte for uregelmessige tanker: ja, via kalibrering.

Elektrisk.

Strømforsyning: 9-32 VDC.

Strømforbruk: 400 mA maks.

(LEN = 8).

Beskyttelse: omvendt polaritet (ubegrenset) og transient overspenning (lastdump) i henhold til SAE J1113.

Miljø.

Klassifisering: IEC 60945 - Eksponert.

Inngangsbegrensning: IP64.

Temperatur: -25 til +55 °C (drift).
-40 til +70 °C (lagring).

Tester: vibrasjon.

solstråling (UV/synlig/IR).

salt tåke.

regn/spray.

EMC (utslipp og immunitet).

Typiske bruksområder.
- Om bord vanntrykk (sanitær, dusj, avsalting).
- Olje- og hydraulikksystemer for motor eller gir.
- Vakuum i filtreringslinjer for å oppdage blokkeringer.
- Nivå i svært dype tanker eller tanker med interne strukturer, der andre nivåteknologier ikke er egnet.

Dimensjon diagram
