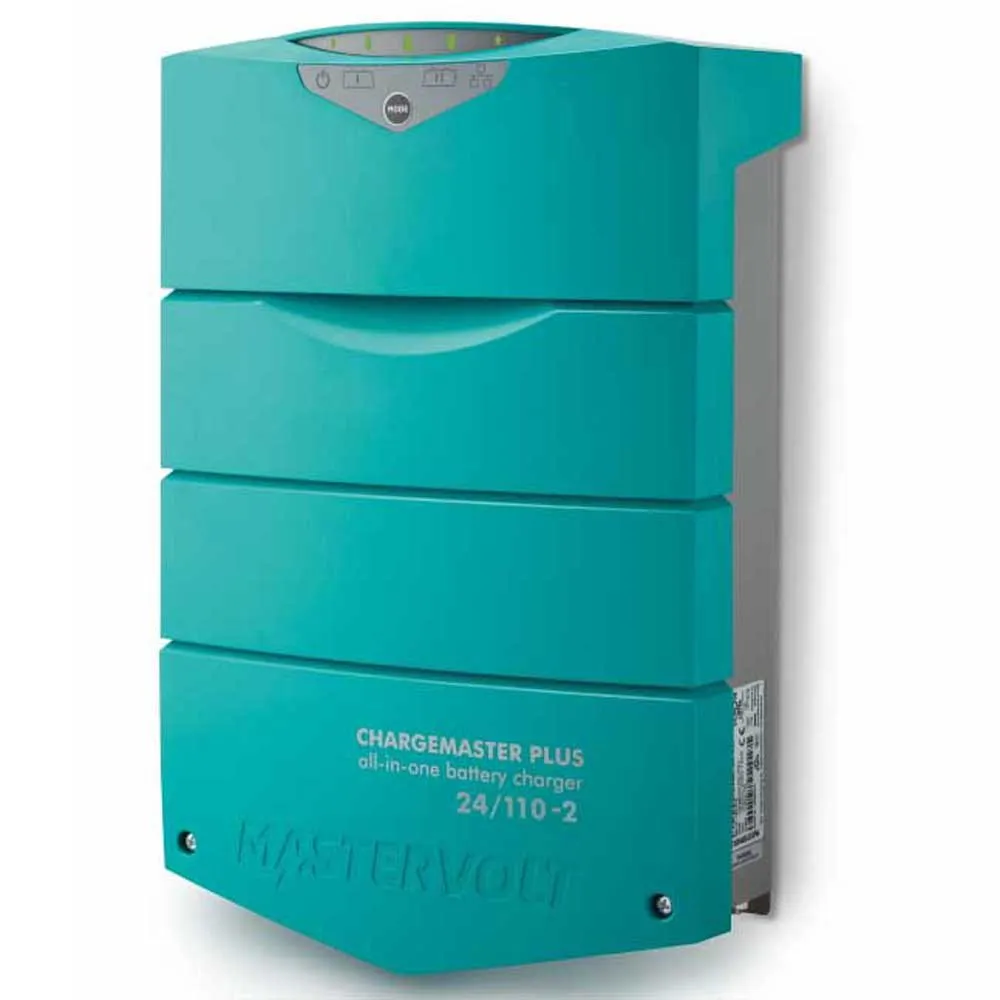

Mastervolt ChargeMaster Batterilader 110A 24V

ChargeMaster Plus er neste generasjon batteriladere som integrerer flere funksjoner i én enkelt enhet.

ChargeMaster Plus erstatter hjelpeladere, batteriisolatorer og VSR, og reduserer systemkompleksitet og kostnader.

Den er designet for allsidighet og lader praktisk talt enhver kombinasjon av to batterier på en rask og sikker måte, og fungerer hvor som helst i verden.

Med den nye Battery´s Best Friend-arkitekturen er ChargeMaster Plus i stand til å lade et mangfold av batterikjemier, -størrelser og -spenninger.

Alle batterier lades med den raske og sikre 3-trinns+ lademetoden.

Andre unike funksjoner er:

- Gjenopplivingsmodus:

Gjenoppliver automatisk selv fullstendig utladede batterier.

- Multispenning:

Lader 12 V startbatteri i et 24 V system, uten ekstra komponenter.

- Prioritetslading:

Omdirigerer tilgjengelig strøm til det laveste batteriet, for raskere lading.

- Global Lading ChargeMaster Plus håndterer globale AC-spenninger og frekvenser.

Den tåler store spenningssvingninger og høye

- temperaturer, og fortsetter å fungere i tøffe miljøer.

For marine- og mobile markeder er ChargeMaster Plus CE-, ABYC-, UL-, SAE-, CEC/DOE- og RCM/C-Tick-kompatibel.

Systemforenkling:

- I dag må utstyr være selvforklarende.

ChargeMaster Plus viser ladefasen for alle utganger på en forståelig måte.

Robuste og ergonomiske tilkoblinger sparer installasjonstid.

Kraftig kommunikasjon takket være CZone-integrasjon:

- I moderne applikasjoner fungerer alle elektriske komponenter sammen.

Den CAN-baserte MasterBus gjør det mulig for ChargeMaster Plus å kommunisere med skjermer, shunter og kraftsystemer, inkludert kommunikasjonsstandarder som CZone®, NMEA 2000 og CANopen (gjennom tilleggsgrensesnitt).

Modeller med tilleggsbetegnelsen CZone støtter ikke bare MasterBus, men også CZone og NMEA 2000 kommunikasjon, uten behov for tilleggsgrensesnitt.

Denne ChargeMasters Plus-serien kan konfigureres via MasterBus eller vil akseptere en CZone-konfigurasjonsfil akkurat som enhver annen CZone-enhet.

Andre kommunikasjonsstandarder som ModBus, CANopen, LinBus, etc.

støttes via tilleggsgrensesnitt.

Dette brede spekteret av kommunikasjonsgrensesnitt gjør ChargeMaster Plus ideell for systemintegrasjon. I tillegg kan ChargeMaster Plus fungere som en strømforsyning for sensitivt kommunikasjonsutstyr, eller under byggefasen av en båt.

Funksjoner:

- Multilader med to utganger, DC-DC-omformer og strømbegrenser.

- Kombiner litiumion, gel eller AGM, og store eller små batteribanker på en enkelt batterilader.

- Utvidet.

Spesifikasjoner:

tilbyr 20 % mer effekt ved 14.4 V og 80 % ladeeffekt ved 60 °C.

- Sikker lading:

gjenkjenner raskt ladetilstanden for forlenget batterilevetid.

- Veldig bredt driftsområde på 80-275 V AC, 35-70 Hz.

- Kompakt, enkel å koble til og rask å installere.

Spesifikasjoner:

Kommunikasjon og overvåking:

- Kommunikasjonsgrensesnitt:

MasterBus, CZone, NMEA 2000 General.

Spesifikasjoner:

- Nominell utgangsspenning:

24 V.

- Sekundær utgangsspenning:

14.25 / 28.5 V (12/24 V).

- Maks.

utgangsstrøm primærutgang:

110 A.

- Maks.

utgangsstrøm sekundærutgang:

5-15 A ved 12 V / 5-20 A ved 24 V (justerbar).

- Total ladestrøm:

110 A ved 28.8 V.

- Maks.

AC-strøm (230 V / 120 V):

15.75 A / 31.5 A.

- Antall batteriuttak:

2 (maks.).

- Batteribankstørrelse:

400-1000 Ah.

- Nominell inngangsspenning:

120/230 V (80-275 V) 50/60 Hz.

- AC-tilkobling:

skruklemmer, egnet opp til 6 mm².

- Strømforsyningsmodus:

ja.

- Galvanisk isolasjon:

ja.

- Display/avlesning:

LED Dimensjoner, hxbxd:

- 384x250 x 127 mm.

- 15.1x9.8x5.0 tommer Vekt:

- 6.3 kg.

- 13.9 lb.

- Samsvar:

CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC/DOE, RCM/C-Tick, RRR Technical.

Spesifikasjoner:

- Ladekarakteristikk:

IUoUo, automatisk / 3-trinns+ for Gel/AGM/flooded/Litiumion + brukerdefinert alternativ.

- Temperaturkompensasjon:

- 60 mV/°C /.

- 76 mV/°F.

inkl.

temperatursensor.

- DC-spenningskompensasjon:

gjennom automatisk kompensasjon eller MasterShunt.

- Strømforbruk (DC-side):

0.98 Temperaturområde (omgivelsestemp.):

- 25 °C til 80 °C, reduksjon > 40 °C.

- 13 °F til 176 °F.

- Kjøling:

vario vifte.

- Beskyttelsesgrad:

IP23, vertikal montering. - Beskyttelse:

overtemperatur, overbelastning, kortslutning, høy/lav batterispenning, tenningsbeskyttelse.

- Laderstatusgrensesnitt (alarmkontakt):

ja, ved bruk av en multifunksjonell kontaktutgang (kode 77030500).
