Cannondale Montering adaptere til hjulsensor

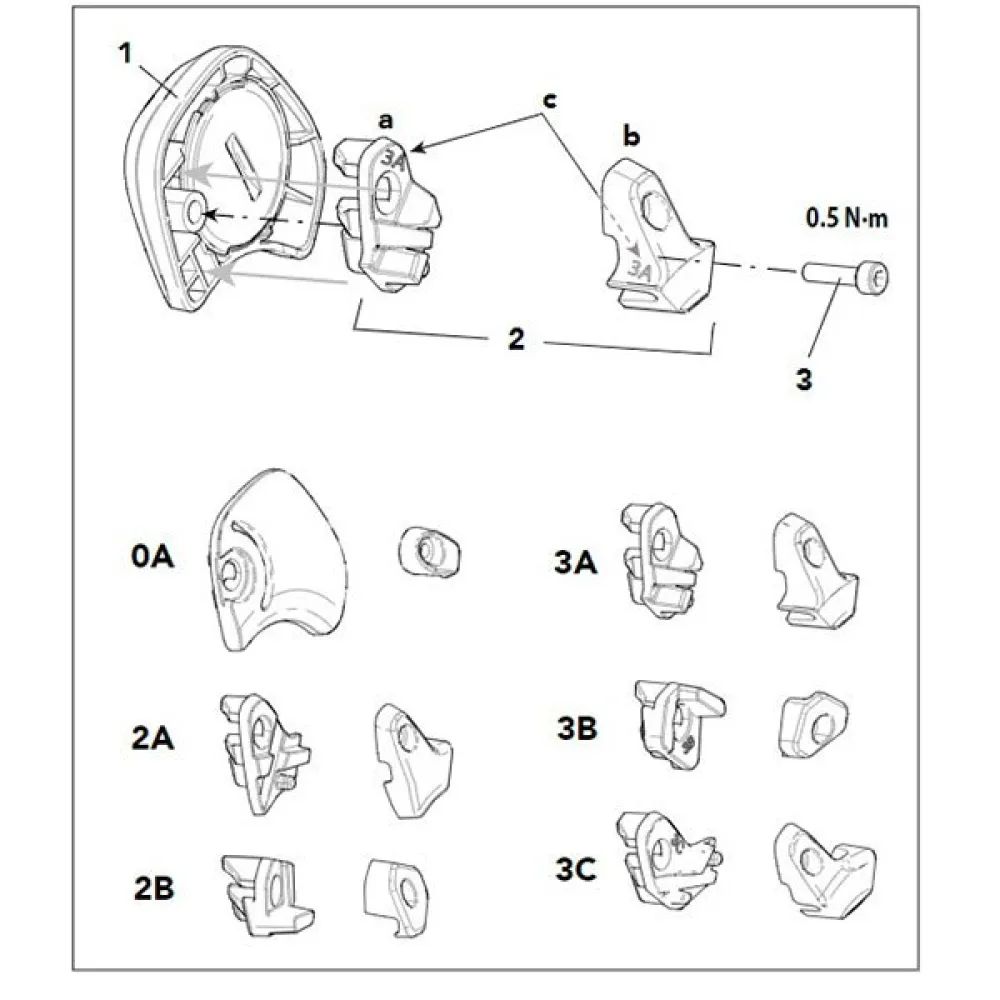

Hjulsensoren bruger et todelt monteringsadaptersystem til montering på forskellige nav- / hjultyper. Se side 3 Kompatibilitet med monteringsadapter. Adapteridentifikationsmærker er støbt i gummiadapterbeslaget og adapterklemmen.
Brug af ikke specificerede adapterkombinationer kan resultere i beskadigelse af hjulsensoren og / eller hjulet eller i forskydning af hjulsensoren.
Sensoren skal monteres lodret mod indersiden af egerne på forhjulets ikke-drivende side og have kontakt med to eger. Når du kører indendørs, kan sensoren imidlertid flyttes til baghjulets ikke-drivende side ved hjælp af 0A-adapteren. Dette kan resultere i, at sensoren vippes let, hvilket ikke påvirker dens funktion. Montering af sensoren i enhver anden retning vil resultere i en mindre nøjagtig aflæsning af hastighed og afstand.
Placer hjulsensoren, og fastgør den så tæt på navakslen som muligt med den buede bundflade, der passer til navets radius.

Nødvendigt værktøj: Sikkerhedsbriller, Shop arbejdshandsker, sekskantnøgle: 2 mm, momentnøgle

Kompatibilitet: Nogle hjul er ikke kompatible med Cannondale-hjulsensoren. Kontakt din Cannondale-forhandler for at besvare eventuelle spørgsmål vedrørende kompatibilitet.

ADAPTER:
0A
For hjul, der ikke er anført nedenfor. Skal sikres omkring en indenbords eger med sensorkroppen i kontakt med en anden indenbords eger.
BEMÆRK: Kan bruges til at montere hjulsensoren på baghjulene til brug på indendørs trænere.
BEMÆRK: Har ikke adapteridentifikationsmærker. Er det eneste adapterbeslag lavet af plastik og ikke gummi. 0A Spoke Camp er den mindste af Spoke Clamps.
BEMÆRK: Ved lige træknav / hjulkombinationer, der ikke er angivet, skal du bruge kit 0A, hvis monteringsadapter 2B eller 3B ikke fungerer.

2A
Kun HollowGram KNØT-nav

2B
2 mønstre med kryds snøring med den bageste eger på indersiden af flangen
BEMÆRK: Hvis egerklemmen ikke passer til egervinklerne, skal du bruge monteringsadapter 0A

3A
HollowGram 35 nav, lige træk

3B
3 mønstre med tværsnøring med bageste eger på indersiden af flangen
BEMÆRK: Hvis egerklemmen ikke passer mellem egerkryds og navflange, skal du bruge monteringsadapter 0A

3C
Lige træk, Lefty 60 nav
