Cannondale Montering adapterar för hjulsensor

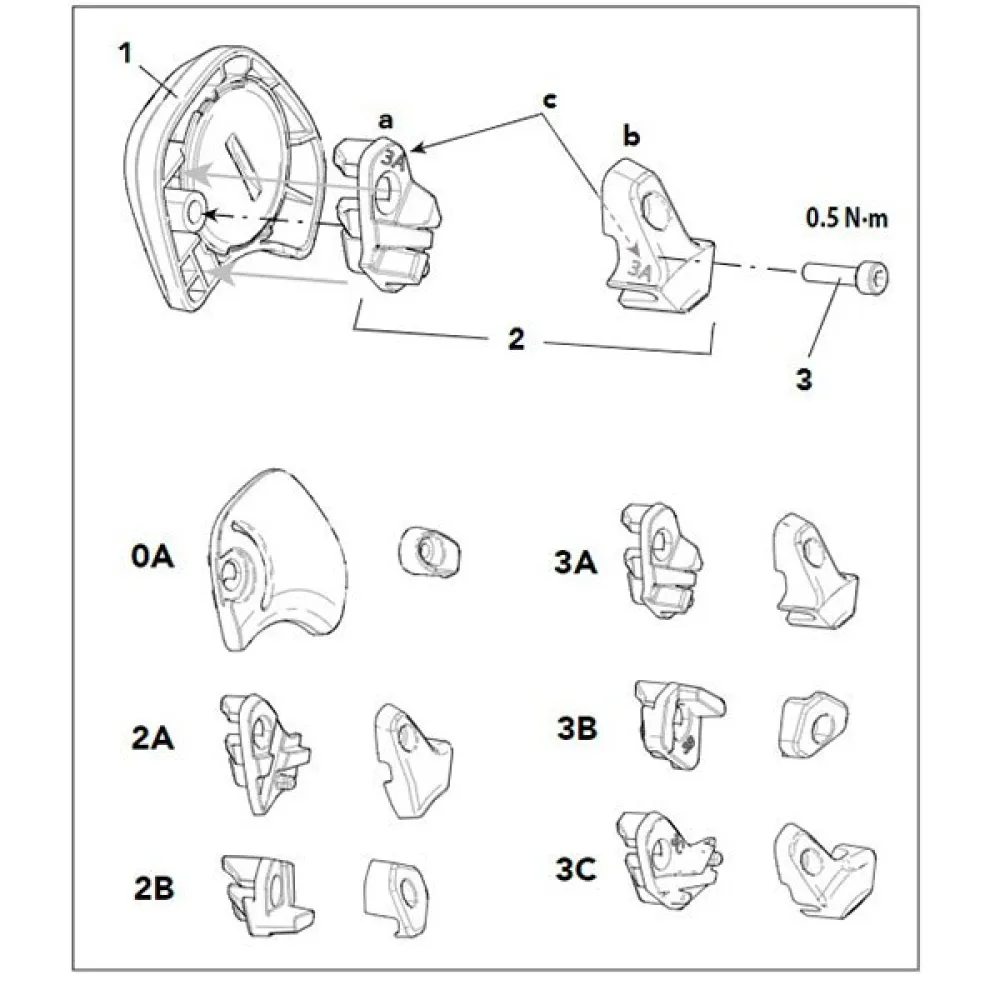

Hjulsensorn använder ett tvådelat monteringsadaptersystem för att montera på olika nav / hjultyper. Se sidan 3 Kompatibilitet för monteringsadapter. Adapteridentifieringsmärken är gjutna i gummiadapterfästet och adapterklämman.
Användning av ospecificerade adapterkombinationer kan leda till skada på hjulsensorn och / eller på hjulet eller i förskjutning av hjulsensorn.
Givaren måste monteras vertikalt mot insidan av ekrarna på framhjulets icke drivande sida och ha kontakt med två ekrar. Men när man kör inomhus kan sensorn flyttas till bakhjulets icke-drivande sida med 0A-adaptern. Detta kan leda till att sensorn lutas något, vilket inte påverkar dess funktion. Att montera sensorn i någon annan riktning resulterar i en mindre exakt avläsning av hastighet och avstånd.
Placera hjulsensorn och säkra så nära navaxeln som möjligt med den böjda bottenytan som matchar navets radie.

Nödvändiga verktyg: Säkerhetsglasögon, Handskar för handskar, Hexnyckel: 2 mm, Momentnyckel

Kompatibilitet: Vissa hjul är inte kompatibla med Cannondale-hjulsensorn. Kontakta din Cannondale-återförsäljare för att svara på eventuella frågor angående kompatibilitet.

ADAPTER:
0A
För hjul som inte listas nedan. Måste fästas runt en inre ekare med sensorkroppen i kontakt med en andra inombordare.
OBS: Kan användas för att montera hjulsensorn på bakhjulen för användning på inomhustränare.
OBS: Har inte identifieringsmärken för adapter. Är det enda adapterfästet av plast och inte av gummi. 0A Spoke Camp är den minsta av Spoke Clamps.
OBS! På raka dragnav / hjulkombinationer som inte anges, använd kit 0A om monteringsadapter 2B eller 3B inte fungerar.

2A
Endast HollowGram KNØT-nav

2B
Två tvärsnörningsmönster med den bakre ekern på insidan av flänsen
OBS! Om ekerklämman inte passar ekervinklarna, använd monteringsadapter 0A

3A
HollowGram 35 nav, rak drag

3B
3 tvärgående snörningsmönster med bakre ekrar på insidan av flänsen
OBS! Om ekerklämman inte passar mellan ekerkorset och navflänsen, använd monteringsadapter 0A

3C
Rakt drag, Lefty 60 nav
