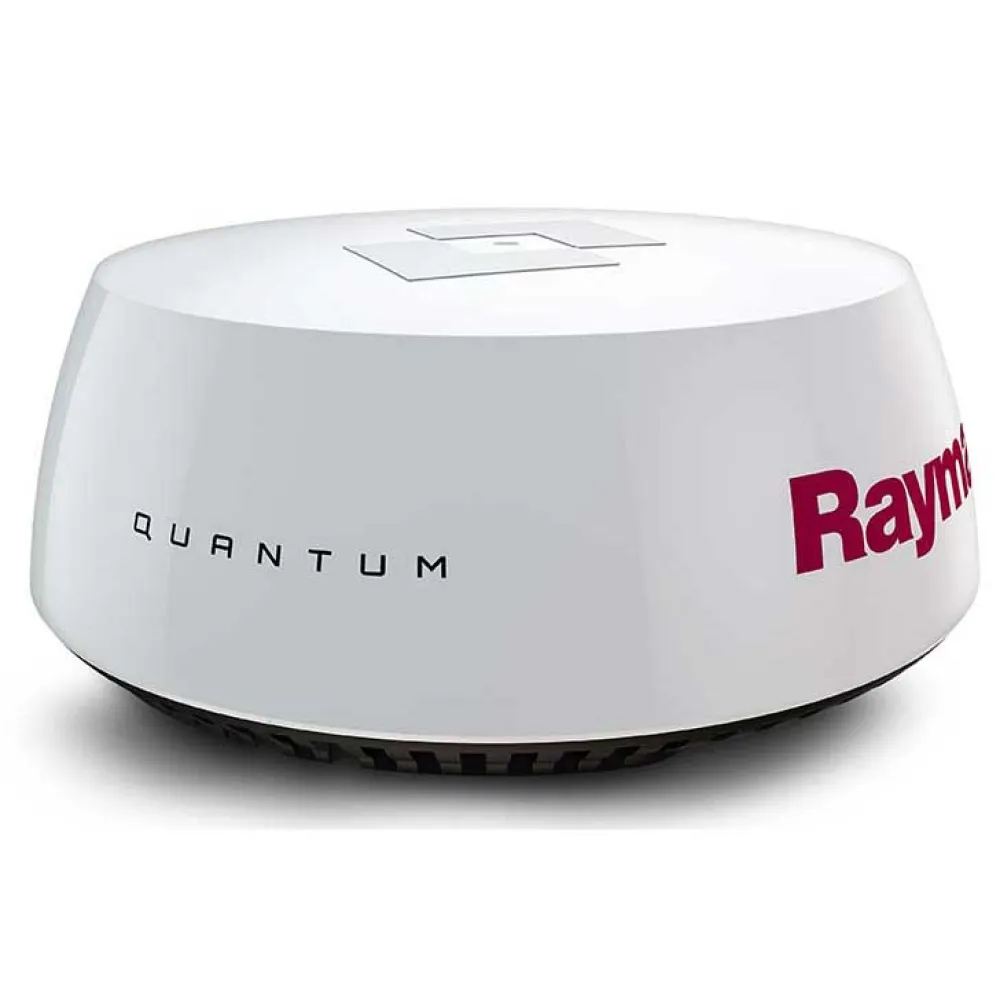

Raymarine Quantum Q24C-antenni

FLIR: n Raymarine Quantum Radar on uusi sukupolvi meritutkasta, jossa on CHIRP-pulssipakkaustekniikka.

Uuden standardin asettaminen pienikokoiselle kiinteätunnistintutkelle Quantum tarjoaa erinomaisen tutka-kuvantamisen sekä pitkillä että erittäin lyhyillä alueilla. Integroitu Wi Fi ja ohut kaapelointi yksinkertaistavat asennusta sekä Quantumin energiatehokas ja kevyt rakenne, joka tarjoaa turvalliset säteilypäästöt ja huomattavasti pienemmän virrankulutuksen.

Superior Radar Imaging:

FLIR: n ainutlaatuinen ATX ™ Advanced -tarjuntatekniikka näyttää kohteet, kuten veneet, maamerkit, kiviä, poijuja ja säänkennereita, joilla on vertaansa vailla oleva tarkkuus ja erotuslaatu

Quantum Radar

Tavallinen magnetronitutka

CHIRP-pulssipakkaus:

Erinomainen lyhyen kantaman havaitseminen ja parannettu tavoite yksityiskohtaisesti 18 min (6 m) minimialueella

CHIRP-pulssipakkaus takaa jokaiselle kohteelle entistä enemmän energiaa, mikä takaa paremman kuvantamisen pitkillä paikoilla

Pieni tavoitehavainto:

Quantumin CHIRP Pulse Compression -tekniikka tunnistaa pienet, heikot kohdat, vaikka ne sijaitsevat lähellä voimakkaita tuottoja.

Quantum havaitsee pienen kajakin hyvin lähelle vedenpinnan laipioa

Välitön tietoisuus:

Kvanttisen kiinteän tilan tekniikka on käyttövalmis sekunteina ilman pitkiä lämpenemisjaksoja.

Yksinkertaistettu asennus:

Yksinkertainen Wi Fi -yhteys Quantum ja Raymarine LightHouse II -käyttöinen monitoimilaite

Quantumin pieni läpimittainen virtakaapeli on helppo reitittää ahtaiden tilojen läpi

Helppo päivitys - Quantum käyttää samaa pulttikuvioa kuin aiemmat sukupolven tutkat. Valinnainen Quantum -sovittimen kaapeli eliminoi tarvetta käyttää uusia tutkakaapeleita

Energiatehokas ja kevyt muotoilu:

Painaa 50% vähemmän kuin perinteiset magnetronitunnistimet

Turvalliset päästöt Quantumin pienitehoisen kiinteätilan tutkan lähettimen ansiosta

Erittäin pieni virrankulutus (17 watin lähetys ja 7 watin valmiustila)

Laajennetun aluksen akun käyttöaika purjehtivana

Tekniset tiedot:

Tulojännite: 12 tai 24 Vdc (min: 10,8 V, maksimi: 31,2 V)

Verkko: Wi Fi tai langallinen Ethernet (RayNet)

Antennityyppi: Patch Array

Virrankulutus: Lähetystila 17W; valmiustila 7W; lepotila 2W

Alue: asteikot 1/16 - 24 meripeninkulmaa

Lähetystaajuus: 9354 - 9446 MHz

Huipputeho: 20W

Duplexer: Circulator

Pulssileveydet (3 dB): 40 ns - 14,7 μs

CHIRP Pituudet: 400 ns - 20 μs

CHIRP Kaistanleveys: Jopa 32 MHz

IF Kaistanleveys: 26 MHz

Melu: alle 4 dB

Max. Alue-asteikko: 1/16-24 meripeninkulmaa

Kaistanleveys (nimellinen): 4.9º vaaka ja 20º pystysuora

Polarisaatio: Vaakasuora

Vedeneristys: IPX6

Paino: 5,6 kg (12,3 lb)
