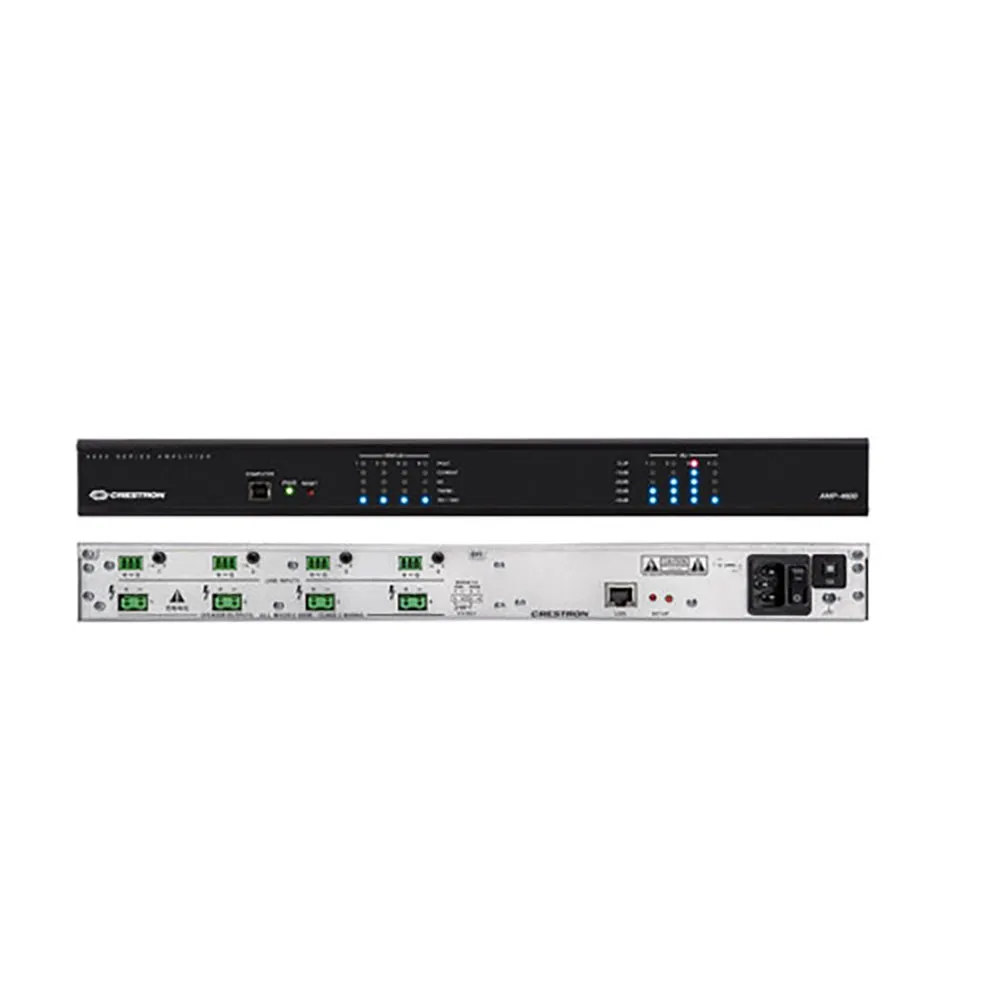

Crestron AMP-4600 Lydforstærker

Robust og effektiv forstærkning, der understøtter bridging, Lo-Z og Hi-Z applikationer i et enkelt 1RU formfaktor.

Crestron® AMP-4600 forstærkeren er designet til at komplementere Crestron Avia™ serien af digitale signalprocessorer og er velegnet til alle typer kommercielle lydapplikationer. AMP-4600 leverer fire kanaler med ren, effektiv forstærkning i et pladsbesparende 1 RU rackmonterbart chassis. Hver kanal kan konfigureres til Lo-Z eller Hi-Z drift, samt stereo- og bridged-tilstande. Netværksforbindelse muliggør konfiguration, overvågning og kontrol via Avia Audio Tool softwaren, et Crestron kontrolsystem, Crestron XiO Cloud™ tjenesten eller Crestron Fusion® softwaren.

Solid og effektiv ydeevne:
- AMP-4600 er konstrueret til at levere enestående ydeevne og pålidelighed med lav forvrængning, lav støj og høj effekt-reserve. Avanceret klasse D-teknologi maksimerer effektiviteten for at reducere strømforbruget og varmeafledning. En intern universel strømforsyning med effektfaktorregulering sikrer ensartet ydeevne med varierende netspændinger.

AMP-4600 har professionelle balancerede indgange, der understøtter indgangssignalniveauer op til +24 dBu. Dæmpningskontroller på bagpanelet tillader tilpasning af signalniveau. Fjernniveaustyring og overvågning er mulig ved hjælp af Avia Audio Tool softwaren, eller ved hjælp af en touch screen kontrolpanel eller mobilenhed via integration med et Crestron kontrolsystem. Integration med et kontrolsystem muliggør også centraliseret overvågning og styring af flere forstærkere i en facilitet som en del af en Crestron Fusion eller Crestron XiO Cloud administreret virksomhed.

Konfigurerbar og kontrollerbar:
- AMP-4600 leverer 600 watt pr. kanal til 4 eller 8 ohm "Lo-Z" belastninger. Hver kanal kan individuelt konfigureres via software til brug med "Hi-Z" distribuerede højttalersystemer (enten 70V eller 100V). Tilstødende par af kanaler kan konfigureres til stereo- eller bridged-drift. Stereotilstand muliggør fjernstyring af et stereopar højttalere ved hjælp af et enkelt sæt kontroller. Bridged-tilstand tillader to kanaler at blive kombineret for at give en enkelt kanal, der leverer op til 1200 watt til 8 ohm.

Hver udgangskanal kan uafhængigt konfigureres til at begrænse mængden af strøm, der leveres til tilsluttede højttalere. Strømbegrænsning kan bruges til at beskytte tilsluttede højttalere mod at modtage for meget strøm.

Strømbegrænsningen kan også bruges til udgangsbelastningsbalancering. Dette er nyttigt, når man blander forskellige højttalertyper på tilstødende kanaler, såsom en subwoofer, der kræver kontinuerligt høj effekt, versus en højfrekvenskompressionsdriver med et meget lavere strømkrav. Ved hjælp af strømbegrænsning tilpasses forstærkerens udgang til at matche højttaleren og linjedrevet. Forstærkerens forstærkning justeres automatisk, så en 0dBu-indgang vil give det valgte strømbegrænsningsudgangsniveau. Uanset forstærkningen fra hovedudstyrsudstyr, der forsyner forstærkeren, vil strømbegrænsning konsekvent give et ekstra niveau af højttalerbeskyttelse og overordnet systemoptimering.

Fuldstændig beskyttet:
- AMP-4600 har omfattende beskyttelse mod overophedning, kortsluttede eller overbelastede højttalerlinjer, overdreven signalniveauer og andre fejl. Hver kanal er uafhængigt beskyttet, hvilket tillader en individuel kanal at gå i beskyttelsestilstand uden at afbryde driften af andre kanaler. Beskyttelse er automatisk, afbryder hurtigt højttalerlinjen og slukker for den berørte kanal, og genopretter derefter normal drift, når fejlen er løst. Tydelig indikation af enhver fejl leveres på frontpanelet, og kan også rapporteres til et kontrolsystem for at give notifikation på en touch screen eller mobilenhed, via en tekstbesked eller e-mail, eller ved et centralt helpdesk ved hjælp af Crestron Fusion softwaren eller Crestron XiO Cloud tjenesten.

Nøglefunktioner:
- Høj effektivitet fire-kanals forstærker
- Robust og pålidelig ydeevne
- Professionel lydkvalitet
- 600 watt pr. kanal @ 4/8 Ohm eller 70/100V
- Hver kanal konfigurerbar til Lo-Z eller Hi-Z drift
- Understøtter 100V til 240V AC netspænding med 4/8Ω eller 70V / 100V udgang
- Mono, stereo og bridged-tilstande
- Omfattende fejl- og højttalerbeskyttelse pr. kanal
- Omfattende statusindikatorer og udgangsmålere på frontpanelet
- Høj hastighed Ethernet LAN-forbindelse
- Softwarekonfiguration, kontrol og overvågning
- Support til Crestron® kontrolsystemintegration
- Support til Crestron XiO Cloud™ tjenesten
- Support til Crestron Fusion® enterprise management
- Balancerede indgange på bagpanelet +24 dBu og niveaujusteringer
- Aftagelige terminalblokstik for nem service
- Enkelt-slot 19 tommer rackmonterbar
- Høj-densitet stabelbar uden ekstra ventilationsafstand

Specifikationer:

Kommunikation:
- Ethernet: 10/100 Mbps, auto-switching, auto-negotiating, auto-discovery, full/half duplex, TCP/IP, UDP/IP, CIP, DHCP, SSL, SSH, SFTP (SSH File Transfer Protocol)
- USB enhed: USB enhedsport til computerkonsol (opsætning)

Lyd:
- Indgangssignaltyper: Balanceret eller ubalanceret analog linjeniveau
- Udgangssignaltyper: 4/8 Ohm, 70 eller 100 Volt direkte koblet

Driftstilstande:
- (Konfigurerbar via Avia Audio Tool software):
- Mono: Hver kanal kan konfigureres til at fungere uafhængigt af alle andre kanaler
- Stereo: Tilstødende kanaler (1&2, 3&4) kan konfigureres til at fungere som et stereopar med linkede kontrolindstillinger
- Bridged: Tilstødende kanaler (1&2, 3&4) kan konfigureres til at fungere som en 8 Ohm bridged mono-udgang
- 4/8Ω tilstand: Hver kanal kan konfigureres til 4/8 Ohm "Lo-Z" udgang
- 70V/100V tilstand: Hver kanal kan konfigureres til 70/100 Volt "Hi-Z" udgang

Udgangseffekt:
- 600 Watt pr. kanal @ 4-8 Ohm eller 70/100 Volt nominel
- 1200 Watt pr. bridged par af kanaler @ 8 Ohm
- Strømbegrænsning: 600, 500, 400, 300, 250, 200, 150, 125, 100, 75, 50 Watt pr. kanal
- Frekvensrespons: 20 Hz til 20 kHz ±0.5 dB ved 1 Watt, 4-8 Ohm
- 200 Hz til 20 kHz ±0.5 dB ved 1 Watt, 70/100 Volt
- Højpasfilter: -3 dB @ 80 Hz, 12 dB pr. oktav i 70V eller 100V tilstand
- THD+N: <0.05% @ 1 kHz ved 3 dB under clipping
- S/N-forhold: >103 dBA, 20 Hz til 20 kHz
- Kanaladskillelse: >70 dB
- Indgangssensitivitet: 1.29 Vrms, +4 dBu (balanceret) for fuld nominel udgangseffekt
- Fejlbeskyttelse: Overstrøm: Beskytter hver kanal individuelt mod en overdreven højttalerbelastning eller kortsluttet højttalerlinje
- DC Offset: Beskytter hver kanal og højttalerlinje mod DC-spændinger registreret ved hver udgang
- Overophedning: Beskytter forstærkerens strømforsyning og hver kanal mod overophedning på grund af dårlig ventilation eller overdreven temperatur
- Underspænding: Beskytter forstærkeren, hvis den interne strømforsyningsspænding er under tolerancen på grund af overdreven udgangsniveauer eller utilstrækkelig netspænding
- Bemærk: Alle fejl rapporteres til kontrolsystemet og indikerer på frontpanelet og i softwareværktøjet.
- Udgangsrelæer: Afbryder højttalerlinjen ved hver udgang under fejlforhold og under opstart og nedlukning
- Lydrampe: Ramper hver kanals lydniveau op til dens sidst brugte indstilling efter det tilsvarende udgangsrelæ er lukket efter opstart eller fejlgenopretning, rampetid 130 millisekunder

Stik:

Linjeindgange 1: 4:
- (4) 3-pin 3.5 mm aftagelige terminalblokke
- Balancerede linjeniveau lydindgange
- Maksimal indgangsniveau: 12.3 Vrms, +24 dBu
- Indgangsimpedans: 20k Ohm balanceret

Højttalerudgange 1: 4:
- (4) 2-pin 7.62 mm omvendt køn 20A aftagelige terminalblokke
- Forstærkerudgange
- Ledningsstørrelse: Terminaler accepterer op til 12 AWG (3.31 mm²)

LAN:
- (1) 8-pin RJ45 hun
- 10Base-T/100Base-TX Ethernet LAN-port
- 100-240V~ 50/60Hz 4A-2A: (1) IEC 60320 C14 hovedstrømindgang
- Passer til aftagelig strømkabel (medfølger)

G:
- (1) 6-32 skrue
- Chassis jordingspunkt

Computer (front):
- (1) USB Type B hun
- USB computerkonsolport (kun til opsætning)

Kontroller og indikatorer:
- Pwr: (1) Bi-Farve Grøn/Rav LED, Indikerer driftsstrøm fra AC netstrøm, Rav indikerer opstart i gang, Grøn indikerer normal drift, Skiftende grøn/rav indikerer mangel på netværksforbindelse
- Reset: (1) Forsænket trykknap, Gendanner sidst gemte indstillinger
- Status, Fejl 1: 4: (4) Røde LED´er, Hver indikerer en underspændingsfejl på den tilsvarende kanal
- Status, Strøm 1 –4: (4) Blå LED´er, Hver indikerer en overstrømsfejl på den tilsvarende udgang
- Status, DC 1: 4: (4) Blå LED´er, Hver indikerer en DC offset-fejl på den tilsvarende kanal
- Status, Term 1: 4: (4) Blå LED´er, Hver indikerer en overtemperaturfejl på den tilsvarende kanal
- Status, 70V-100V 1: 4: (8) Blå LED´er, Hver indikerer, at den tilsvarende kanal er konfigureret til 70 Volt / 100 Volt drift
- Vu 1: 4: (4) 5-segment LED bjælke diagram lydniveau målere for hver tilsvarende udgang, hver indeholder (4) blå LED´er for -40dB, -30dB, -20dB og -10dB, og (1) rød LED for klip
- Linjeindgange 1: 4 (Bag): (4) Skruetrækkerjusterbare drejekontroller, hver justerer dæmpningsniveauet for den tilsvarende kanal
- Lan (Bag): (2) LED´er, Grøn LED indikerer Ethernet-linkstatus, Rav LED indikerer Ethernet-aktivitet
- Setup (Bag): (1) Rød LED og (1) Trykknap til Ethernet-opsætning, blinker under firmwareopdatering
- Strømafbryder (Bag): (1) Vippekontakt, tænder eller slukker for hovedstrømmen
- Cirkelbrudsafbryder Reset (Bag): (1) Trykknapkontakt, nulstiller 10A cirkelbrudsafbryder

Strøm:
- Hovedstrøm: 4-2 Ampere @ 100-240 Volt AC, 50/60 Hz, 10 Ampere max.
- Indgangseffekt: 300 Watt
- Strømforbrug: 300 Watt, alle kanaler drevet ved 1/8 udgangseffekt
- 70 Watt, alle kanaler i tomgang

Miljø:
- Temperatur: 5° til 40°C (41° til 104°F)
- Fugtighed: 10% til 90% RF (ikke-kondenserende)
- Varmetab: 1025 BTU/time, alle kanaler drevet ved 1/8 udgangseffekt
- 240 BTU/time, alle kanaler i tomgang

Konstruktion:
- Chassis: Metal, variabelhastighedsvifte-kølet, ventilerede sider
- Frontpanel: Metal, sort finish med polycarbonat mærkat
- Montering: Fritstående eller 1 RU 19-tommer rackmonterbar (front rack-øjer og bageste støttebeslag inkluderet)

Dimensioner:
- Højde: 1.72 tommer (4.4 cm)
- Bredde: 17.26 tommer (43.6 mm)
- Dybde: 14.59 tommer (37.1 mm)
- Vægt: 14.1 lb (6.4 kg)
