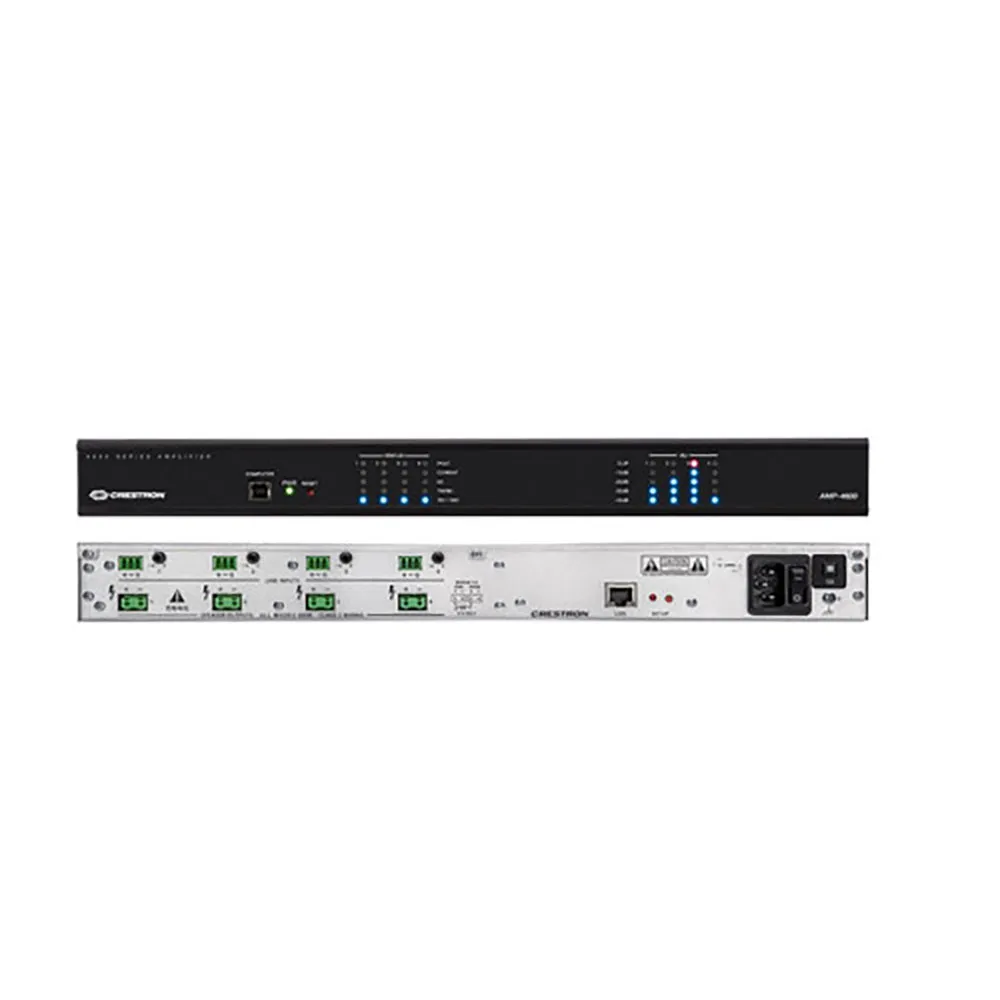

Crestron AMP-4600 Audioversterker

Robuuste en efficiënte versterking, ondersteuning voor bridging, Lo-Z en Hi-Z toepassingen, allemaal in één 1RU form factor.

De Crestron® AMP-4600 versterker is ontworpen als aanvulling op de Crestron Avia™ reeks digitale signaalprocessoren en is zeer geschikt voor alle soorten commerciële audio-toepassingen. De AMP-4600 biedt vier kanalen van zuivere, efficiënte versterking in een ruimtebesparend 1 RU rack-monteerbaar chassis. Elk kanaal is configureerbaar voor Lo-Z of Hi-Z werking, evenals stereo en bridge modi. Netwerkconnectiviteit maakt configuratie, monitoring en besturing mogelijk via de Avia Audio Tool software, een Crestron besturingssysteem, de Crestron XiO Cloud™ service of Crestron Fusion® software.

Solide & Efficiënte Prestaties:
- De AMP-4600 is ontworpen om uitzonderlijke prestaties en betrouwbaarheid te leveren met lage vervorming, weinig ruis en een hoge vermogensruimte. Geavanceerde Klasse D-technologie maximaliseert de efficiëntie om het stroomverbruik en de warmteafvoer te verminderen. Een interne universele voeding met power factor correction zorgt voor consistente prestaties bij wisselende lijnspanningen.

De AMP-4600 is voorzien van professionele gebalanceerde ingangen die ingangssignaalniveaus tot +24 dBu ondersteunen. Regelaars voor ingangsverzwakking op het achterpaneel maken signaalniveau-aanpassing mogelijk. Remote niveau-regeling en monitoring is mogelijk met de Avia Audio Tool software, of via een touchscreen bedieningspaneel of mobiel apparaat door integratie met een Crestron besturingssysteem. Integratie met een besturingssysteem maakt ook gecentraliseerde monitoring en besturing van meerdere versterkers in een faciliteit mogelijk als onderdeel van een Crestron Fusion of Crestron XiO Cloud beheerd bedrijf.

Configureerbaar & Te Besturen:
- De AMP-4600 levert 600 watt per kanaal aan 4 of 8 ohm "Lo-Z" belastingen. Elk kanaal is individueel configureerbaar via software voor gebruik met "Hi-Z" gedistribueerde luidsprekersystemen (70V of 100V). Aangrenzende kanaalparen kunnen worden geconfigureerd voor stereo of bridge werking. Stereo modus maakt remote besturing van een stereopaar luidsprekers mogelijk met één set regelaars. Bridge modus staat toe dat twee kanalen worden gecombineerd tot één kanaal dat tot 1200 watt levert aan 8 ohm.

Elk uitgangskanaal kan onafhankelijk worden geconfigureerd om de hoeveelheid vermogen die aan aangesloten luidsprekers wordt geleverd te beperken. Power throttling kan worden gebruikt om aangesloten luidsprekers te beschermen tegen het ontvangen van te veel vermogen.

De power throttle kan ook worden gebruikt voor output load balancing. Dit is nuttig bij het mengen van verschillende luidsprekertypes op aangrenzende kanalen, zoals een subwoofer die continu hoog vermogen vereist versus een hoogfrequente compressiedriver met een veel lagere vermogensbehoefte. Door Power throttle te gebruiken, wordt de output van de versterker aangepast aan de luidspreker- en lijnvereisten. De versterkingsfactor wordt automatisch aangepast zodat een 0dBu ingang het geselecteerde power throttle uitgangsniveau oplevert. Ongeacht de versterking van de head-end apparatuur die de versterker voedt, power throttle biedt consequent een extra niveau van luidsprekerbescherming en algehele systeemoptimalisatie.

Volledig Beveiligd:
- De AMP-4600 biedt uitgebreide bescherming tegen oververhitting, kortgesloten of overbelaste luidsprekerlijnen, overmatige signaalniveaus en andere storingen. Elk kanaal is onafhankelijk beveiligd, waardoor een individueel kanaal in beschermingsmodus kan gaan zonder de werking van andere kanalen te onderbreken. Bescherming is automatisch, waarbij de luidsprekerlijn snel wordt losgekoppeld en het getroffen kanaal wordt uitgeschakeld, en vervolgens de normale werking wordt hersteld zodra de fout is opgelost. Duidelijke indicatie van elke fout wordt gegeven op het voorpaneel en kan ook worden gerapporteerd aan een besturingssysteem voor meldingen op een touchscreen of mobiel apparaat, via een sms of e-mail, of bij een centraal helpdesk met Crestron Fusion software of de Crestron XiO Cloud service.

Belangrijkste Kenmerken:
- Hoog-efficiënte vierkanaals versterker
- Robuuste en betrouwbare prestaties
- Professionele geluidskwaliteit
- 600 watt per kanaal @ 4/8 Ohm of 70/100V
- Elk kanaal configureerbaar voor Lo-Z of Hi-Z werking
- Ondersteunt 100V tot 240V AC netvoeding met 4/8Ω of 70V / 100V uitgang
- Mono, stereo en bridge modi
- Uitgebreide storing- en luidsprekerbescherming per kanaal
- Uitgebreide statusindicatoren op het voorpaneel en uitgangsmeter
- High-speed Ethernet LAN-connectiviteit
- Softwareconfiguratie, besturing en monitoring
- Ondersteuning voor integratie met Crestron® besturingssystemen
- Ondersteuning voor Crestron XiO Cloud™ service
- Ondersteuning voor Crestron Fusion® enterprise management
- Gebalanceerde ingangen op het achterpaneel +24 dBu en niveauregelingen
- Afneembare klemblokconnectoren voor eenvoudig onderhoud
- Eén unit 19 inch rack-monteerbaar
- Hoog-dichtheid stapelbaar zonder extra ventilatieruimte

Specificaties:

Communicatie:
- Ethernet: 10/100 Mbps, auto-switching, auto-negotiating, auto-discovery, full/half duplex, TCP/IP, UDP/IP, CIP, DHCP, SSL, SSH, SFTP (SSH File Transfer Protocol)
- USB Device: USB-apparaatpoort voor computerconsole (setup)

Audio:
- Ingangssignaaltypes: Gebalanceerd of ongebalanceerd analoog lijnniveau
- Uitgangssignaaltypes: 4/8 Ohm, 70 of 100 Volt direct-gekoppeld

Bedrijfsmodi:
- (Configureerbaar via Avia Audio Tool software):
- Mono: Elk kanaal is configureerbaar om onafhankelijk van alle andere kanalen te werken
- Stereo: Aangrenzende kanalen (1&2, 3&4) zijn configureerbaar om te werken als een stereopaar met gekoppelde regelaarsinstellingen
- Bridged: Aangrenzende kanalen (1&2, 3&4) zijn configureerbaar om te werken als een 8 Ohm bridged mono uitgang
- 4/8Ω Modus: Elk kanaal is configureerbaar voor 4/8 Ohm "Lo-Z" uitgang
- 70V/100V Modus: Elk kanaal is configureerbaar voor 70/100 Volt "Hi-Z" uitgang

Uitgangsvermogen:
- 600 Watt per kanaal @ 4-8 Ohm of 70/100 Volt nominaal
- 1200 Watt per bridged kanaalpaar @ 8 Ohm
- Power Throttle: 600, 500, 400, 300, 250, 200, 150, 125, 100, 75, 50 Watt per kanaal
- Frequentierespons: 20 Hz tot 20 kHz ±0.5 dB bij 1 Watt, 4-8 Ohm
- 200 Hz tot 20 kHz ±0.5 dB bij 1 Watt, 70/100 Volt
- High Pass Filter: -3 dB @ 80 Hz, 12 dB per octaaf in 70V of 100V modus
- THD+N: <0.05% @ 1 kHz bij 3 dB onder clipping
- S/N Ratio: >103 dBA, 20 Hz tot 20 kHz
- Kanaalscheiding: >70 dB
- Ingangsgevoeligheid: 1.29 Vrms, +4 dBu (gebalanceerd) voor vol nominale uitgangsvermogen
- Foutbeveiliging: Overstroom: Beveiligt elk kanaal afzonderlijk tegen een overmatige luidsprekerbelasting of kortgesloten luidsprekerlijn
- DC Offset: Beveiligt elk kanaal en elke luidsprekerlijn tegen DC-spanningen waargenomen bij elke uitgang
- Over temperatuur: Beveiligt de voeding van de versterker en elk kanaal tegen oververhitting door slechte ventilatie of overmatige temperatuur
- Onderspanning: Beveiligt de versterker als de interne voeding onder de tolerantie ligt door overmatige uitgangsniveaus of onvoldoende lijnspanning
- Opmerking: Alle fouten worden gerapporteerd aan het besturingssysteem en worden aangegeven op het voorpaneel en in de softwaretool.
- Uitgangsrelais: Koppel de luidsprekerlijn bij elke uitgang los onder foutcondities, en tijdens opstarten en uitschakelen
- Audio Ramp: Verhoogt het audioniveau van elk kanaal geleidelijk tot de laatst gebruikte instelling nadat het bijbehorende uitgangsrelais is gesloten na opstarten of foutherstel, ramp-tijd 130 milliseconden

Connectoren:

Lijn Ingangen 1: 4:
- (4) 3-pins 3.5 mm afneembare klemblokken
- Gebalanceerde lijnniveau audio-ingangen
- Maximaal ingangsniveau: 12.3 Vrms, +24 dBu
- Ingangsimpedantie: 20k Ohm gebalanceerd

Luidspreker Uitgangen 1: 4:
- (4) 2-pins 7.62 mm omgekeerd gender 20A afneembare klemblokken
- Eindversterker uitgangen
- Draaddikte: Klemmen accepteren tot 12 AWG (3.31 mm²)

LAN:
- (1) 8-pins RJ45 female
- 10Base-T/100Base-TX Ethernet LAN-poort
- 100-240V~ 50/60Hz 4A-2A: (1) IEC 60320 C14 hoofdvoedingingang
- Past op afneembaar netsnoer (inbegrepen)

G:
- (1) 6-32 schroef
- Chassis aardingslip

Computer (voorzijde):
- (1) USB Type B female
- USB computerconsole poort (alleen voor setup)

Regelaars & Indicatoren:
- Pwr: (1) Tweekleurige Groene/Oranje LED, Geeft de Bedrijfsstroom van de Netvoeding aan, Oranje geeft Opstarten aan, Groen geeft Normale Bedrijfsstand aan, Afwisselend Groen/Oranje geeft Afwezigheid van Netwerkverbinding aan
- Reset: (1) Verzonken Drukknop, Herstelt de laatst opgeslagen instellingen
- Status, Fout 1: 4: (4) Rode LED´s, Elk geeft een Ondervoltage Foutconditie aan op het Bijbehorende Kanaal
- Status, Stroom 1 –4: (4) Blauwe LED´s, Elk geeft een Overstroom Foutconditie aan op de Bijbehorende Uitgang
- Status, DC 1: 4: (4) Blauwe LED´s, Elk geeft een DC Offset Foutconditie aan op het Bijbehorende Kanaal
- Status, Therm 1: 4: (4) Blauwe LED´s, Elk geeft een Oververhitting Foutconditie aan op het Bijbehorende Kanaal
- Status, 70V-100V 1: 4: (8) Blauwe LED´s, Elk geeft aan dat het Bijbehorende Kanaal is Geconfigureerd voor 70 Volt / 100 Volt Bedrijfsstand
- Vu 1: 4: (4) 5-Segment LED-balkgraaf audio-niveaumeters voor elke Bijbehorende Uitgang, Elk Bevat (4) Blauwe LED´s voor -40Db, -30Db, -20Db en -10Db, en (1) Rode LED voor Clip
- Lijn Ingangen 1: 4 (Achter): (4) Schroevendraaier-instelbare draaiknoppen, elk past het ingangsverzwakkingsniveau aan voor het Bijbehorende Kanaal
- Lan (Achter): (2) LED´s, Groene LED geeft Ethernet Link Status aan, Oranje LED geeft Ethernet Activiteit aan
- Setup (Achter): (1) Rode LED en (1) Drukknop voor Ethernet Setup, Knippert tijdens Firmware-update
- Power Switch (Achter): (1) Tuimelschakelaar, Schakelt Hoofdvoeding In of Uit
- Circuit Breaker Reset (Achter): (1) Drukknop, Reset de 10A automaat

Voeding:
- Hoofdvoeding: 4-2 Ampères @ 100-240 Volt AC, 50/60 Hz, 10 Ampères max.
- Ingangsvermogen: 300 Watt
- Stroomverbruik: 300 Watt, alle kanalen aangestuurd bij 1/8e uitgangsvermogen
- 70 Watt, alle kanalen in rust

Omgeving:
- Temperatuur: 5° tot 40°C
- Vochtigheid: 10% tot 90% RV (niet-condenserend)
- Warmteafvoer: 1025 BTU/uur, alle kanalen aangestuurd bij 1/8e uitgangsvermogen
- 240 BTU/uur, alle kanalen in rust

Constructie:
- Chassis: Metaal, met ventilator gekoeld met variabele snelheid, geventileerde zijkanten
- Voorpaneel: Metaal, zwarte afwerking met polycarbonaat label overlay
- Montage: Vrijstaand of 1 RU 19-inch rack-monteerbaar (voorste rack-oren en achterste steunbeugels inbegrepen)

Afmetingen:
- Hoogte: 1.72 inch (4.4 cm)
- Breedte: 17.26 inch (436 mm)
- Diepte: 14.59 inch (371 mm)
- Gewicht: 14.1 lb (6.4 kg)
