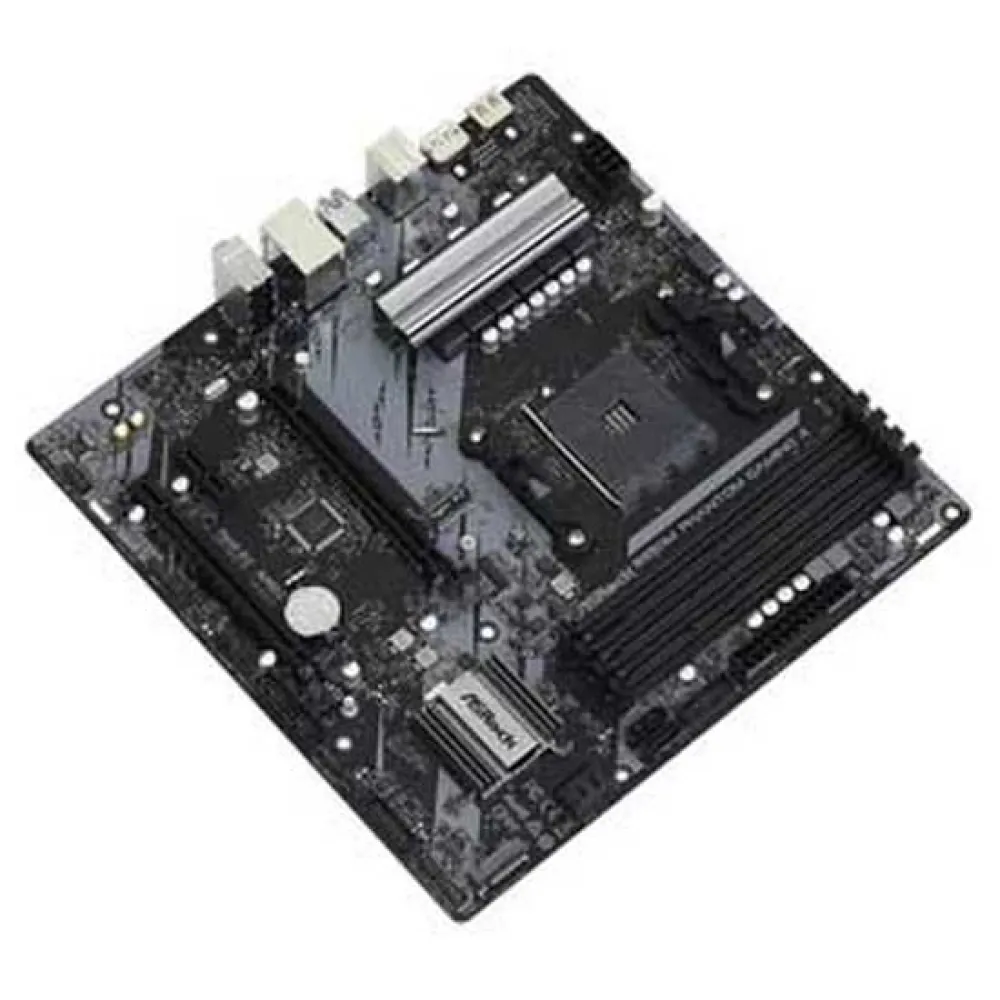

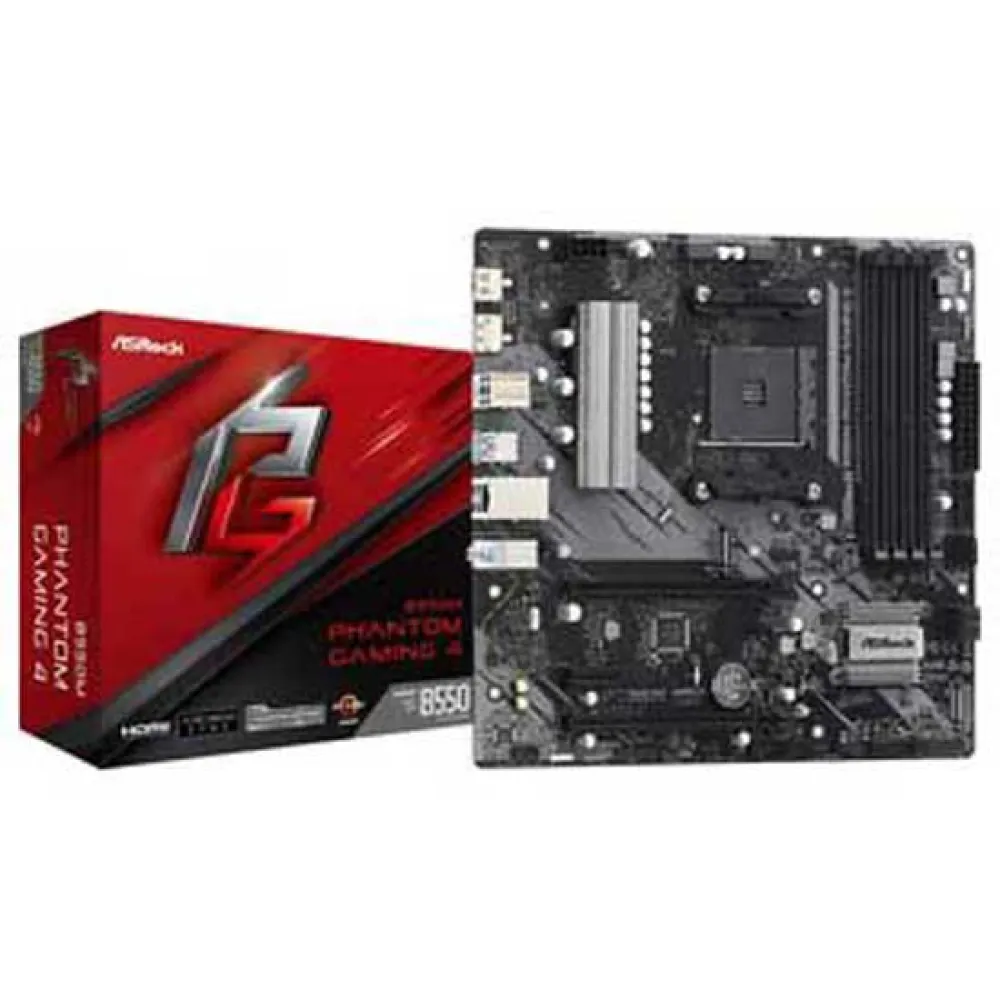

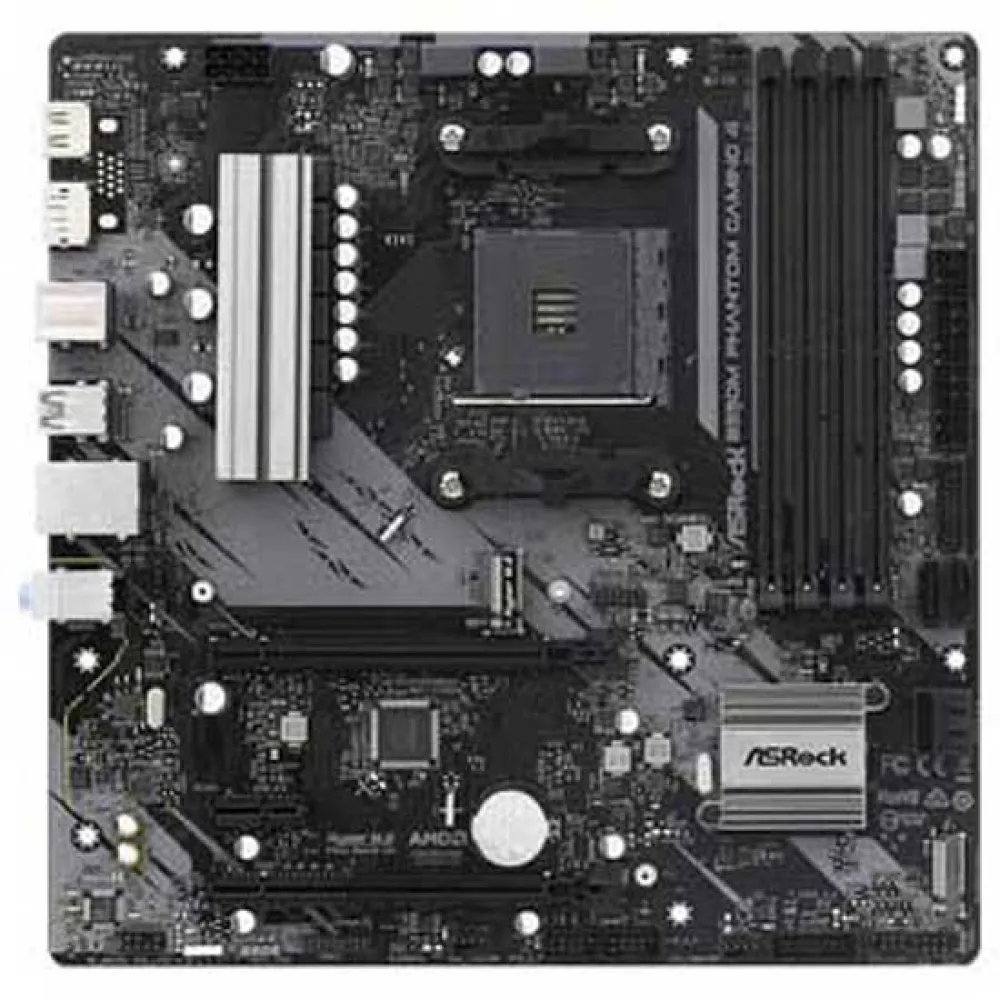

Asrock B550M Phantom Gaming 4 moderkort

Phantom Gaming är designat av spelare och för spelare! Under det obevekliga utseendet finns det gott om spelorienterade funktioner och utmärkta spelfunktioner. Det handlar om att ge en ny spelupplevelse till spelare!

8 kraftfasdesign:
Med robusta komponenter och helt jämn strömförsörjning till CPU: n. Dessutom erbjuder den förbättrad prestanda med den lägsta temperaturen för avancerade spelare.

Premium 50A Power Choke:
Jämfört med traditionella drosslar gör ASRocks premium 50A effektdrosslar effektivt mättnadsströmmen upp till tre gånger bättre, vilket ger förbättrad och förbättrad Vcore-spänning till moderkortet.

AMD SMART ACCESS MEMORY:
Konventionell PC-systemprocessor kan bara komma åt en bråkdel av grafikminnet och begränsar systemets prestanda. Med AMD Smart Access Memory utökas datakanalen för att utnyttja GPU-minnets fulla potential, tar bort flaskhalsen och ökar prestanda.

EN SOLID M.2 LÖSNINGSPERFORMÖR:
Dual M.2 för SSD, stöder typ 2280 M.2: redo för högre kapacitet och ännu snabbare typ 2280 M.2 NVMe SSD för att uppfylla behovet av prestanda. Hyper M.2-uttag som stöder PCIe Gen4 x4 medan M.2-uttag kan köra PCIe Gen3 x2 och SATA3-läge.

2 oz koppar PCB:
2 uns koppar inre lager som ger stabila signal spår och kraft former! Med lägre temperatur och högre energieffektivitet för överklockning kan den stödja de senaste DDR4-minnesmodulerna med mest extrema minnesprestanda!

REGLER DIN EGNA BELYSNINGSVÄG POLYKROM RGB:
Detta moderkort har inbyggda RGB-rubriker och ett adresserbart RGB-huvud som gör att moderkortet kan anslutas till kompatibla LED-enheter som strip, CPU-fläktar, kylare, chassi och så vidare. Användare kan också synkronisera RGB LED-enheter över Polychrome RGB Sync-certifierade tillbehör för att skapa sina egna unika ljuseffekter.

* Den adresserbara RGB LED-rubriken stöder WS2812B adresserbar RGB LED-strip (5V / Data / GND), med en maximal effekt på 3A (5V), max 80 LED och längd inom 2 meter.
* RGB LED-huvudet stöder standard 5050 RGB LED-remsor (12V / G / R / B), med en maximal effekt på 3A (12V) och längd inom 2 meter.

Dubbla grafikutgångar:
Komplett med två typer av mest använda kontakter! Packad med en HDMI + DisplayPort-kombination har du fler alternativ för grafikutdata nu.

HDMI 4k @ 60Hz:
Stöder den senaste specifikationen för HDMI 4K 60Hz grafikutgång. Med större bandbredd och ökad bildhastighet blir rörelsen på skärmen mer flytande och mindre suddig.

AMD StoreMI-teknik:
Ett kraftfullt verktyg som kombinerar hastigheten på din SSD med hårddiskens kapacitet till en enda, snabb, enkel att hantera, AMD StoreMI-teknik "kombinerar" dessa två typer av lagring till en enda enhet och flyttar automatiskt de data du får åtkomst till mest till SSD, så att du får det bästa av två världar.

Sapphire Black PCB:
Rent svart PCB-utseende. Den nya Sapphire Black PCB representerar högkvalitativ kvalitet och ger moderkortet en mer mystisk touch.

Hög densitet glas tyg PCB:
PCB-design med hög densitet i glasduk som minskar luckorna mellan PCB-lagren för att skydda moderkortet mot elektriska kortslutningar orsakade av fukt.

2 oz koppar PCB:
Med endast noggrant utvalda kopparmaterial för PCB-lager ger 2oz Copper PCB lägre temperatur och högre energieffektivitet för överklockning.

Fullt spikskydd:
Vissa känsliga digitala komponenter på moderkortet är sårbara för strömavbrott, för hög ström kan orsaka att ditt system fungerar direkt. ASRock Full Spike Protection innehåller olika tekniker för att förhindra att moderkortets komponenter skadas av dessa oväntade spänningspinnar.

Liveuppdatering & APP-butik:
ASRock Live Update & APP Shop är utformad för din bekvämlighet. Vi tillhandahåller olika appar och supportprogram för användare att ladda ner. Du kan också enkelt optimera ditt system och hålla moderkortet uppdaterad med ASRock Live Update & APP Shop.


Funktioner:

Stöder AMD AM4 Socket Ryzen ™ 3000, 4000 G-serien och 5000-serien stationära processorer *
8 Power Phase-design
Stöder DDR4 4733+ (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Stöder AMD CrossFireX ™
Alternativ för grafikutgång: HDMI, DisplayPort
7.1 CH HD-ljud (Realtek ALC887 / 897 Audio Codec)
4 x SATA3, 1 x Hyper M.2 (PCIe Gen4 x4), 1 x M.2 (PCIe Gen3 x2 & SATA3)
8 x USB 3.2 Gen1 (4 fram, 4 bak)
6 x USB 2.0 (4 fram, 2 bak)


Specifikationer:

Unik egenskap:
ASRock Super Alloy
Premium 50A Power Choke
Safir svart kretskort
Hög täthet glas tyg PCB
2 oz koppar PCB

ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike-skydd (för alla USB-, ljud-, LAN-portar)
ASRock Live Update & APP Shop

CPU:
Stöder AMD AM4 Socket Ryzen ™ 3000, 4000 G-serien och 5000-serien stationära processorer *
Digi Power-design
8 Power Phase-design

* Inte kompatibel med AMD Ryzen ™ 5 3400G och Ryzen ™ 3 3200G.
Chipset
AMD B550

Minne:
Dual Channel DDR4 Memory Technology
4 x DDR4 DIMM-kortplatser
AMD Ryzen-processorer (Matisse) stöder DDR4 4533+ (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC & non ECC, un buffered memory *
AMD Ryzen APU: er (Renoir) har stöd för DDR4 4733+ (OC) / 4666 (OC) / 4600 (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC & icke ECC, un buffrat minne *
Max. kapacitet för systemminne: 128 GB **
Stöder XMP-minnesmoduler för Extreme Memory Profile
15μ guldkontakt i DIMM-kortplatser

* Se nedanstående tabell för stöd för AMD utan XMP-minnesfrekvens. För mer information hänvisas till QVL på ASRocks webbplats.

SR: DIMM, 1Rx4 eller 1Rx8 på DIMM-modulens etikett
DR: Dual DIMM, 2Rx4 eller 2Rx8 på DIMM-modulens etikett

BIOS:
256 MB AMI UEFI Legal BIOS med GUI-stöd
Stöder ´´Plug and Play´´
ACPI 5.1-övervakningshändelser
Stöder bygelfritt
SMBIOS 2.3-stöd
CPU, CPU VDDCR_SOC, DRAM, + 1.8VSB, Multi Multi-justering

Grafik:
Integrerad AMD Radeon ™ Vega-serie Grafik i Ryzen Series APU *
DirectX 12, Pixel Shader 5.0
Delat minne standard 2 GB. Max Shared-minne stöder upp till 16 GB. **
Dubbel grafikutgång: stöder HDMI- och DisplayPort 1.4-portar av oberoende skärmkontroller
Stöder HDMI 2.1 med max. upplösning upp till 4K x 2K (4096x2160) @ 60Hz
Stöder DisplayPort 1.4 med max. upplösning upp till 5K (5120x2880) @ 120Hz
Stöder Auto Lip Sync, Deep Colour (12bpc), xvYCC och HBR (High Bit Rate Audio) med HDMI 2.1-port (kompatibel HDMI-skärm krävs)
Stöder HDR (High Dynamic Range) med HDMI 2.1
Stöder HDCP 2.3 med HDMI 2.1 och DisplayPort 1.4-portar
Stöder 4K Ultra HD (UHD) uppspelning med HDMI 2.1 och DisplayPort 1.4-portar
Stöder Microsoft® PlayReady

Audio:
7.1 CH HD-ljud (Realtek ALC887 / 897 Audio Codec)
Stöder överspänningsskydd

LAN:
PCIE x1 Gigabit LAN 10/100/1000 Mb / s
Realtek RTL8111H
Stöder Wake On LAN
Stöder Lightning / ESD-skydd
Stöder energieffektiv Ethernet 802.3az
Stöder PXE

Slots:

AMD Ryzen-processorer (Matisse):
2 x PCI Express x16-kortplatser (PCIE1: Gen4x16-läge; PCIE3: Gen3 x4-läge) *

AMD Ryzen APU: er (Renoir):
2 x PCI Express x16-kortplatser (PCIE1: Gen3x16-läge; PCIE3: Gen3 x4-läge) *

1 x PCI Express 3.0 x1-kortplats
Stöder AMD Quad CrossFireX ™ och CrossFireX ™

* Stöder NVMe SSD som startdiskar

Lagring:
4 x SATA3 6.0 Gb / s-kontakter, stöd för RAID (RAID 0, RAID 1 och RAID 10), NCQ, AHCI och Hot Plug
1 x Hyper M.2-uttag (M2_1), stöder M Key typ 2280 M.2 PCI Express-modul upp till Gen4x4 (64 Gb / s) (med Matisse) eller Gen3x4 (32 Gb / s) (med Renoir) *
1 x M.2-uttag (M2_2), stöder M Nyckeltyp 2280 M.2 SATA3 6.0 Gb / s-modul och M.2 PCI Express-modul upp till Gen3 x2 (16 Gb / s) *

* Stöder NVMe SSD som startdiskar
Stöder ASRock U.2 Kit

Anslutning:
1 x SPI TPM-huvud
1 x Power LED och högtalarhuvud
2 x RGB LED-rubriker *
2 x adresserbara LED-rubriker **
1 x CPU-fläktkontakt (4 stift) ***
3 x chassi / vattenpumpsfläktkontakter (4 stift) (Smart Fan Speed Control) ****
1 x 24-stifts ATX-strömkontakt
1 x 8-stifts 12V strömkontakt
1 x ljudkontakt på frontpanelen
2 x USB 2.0-headers (stöder 4 USB 2.0-portar) (stöder ESD-skydd)
2 x USB 3.2 Gen1-headers (stöder 4 USB 3.2 Gen1-portar) (Stöder ESD-skydd)

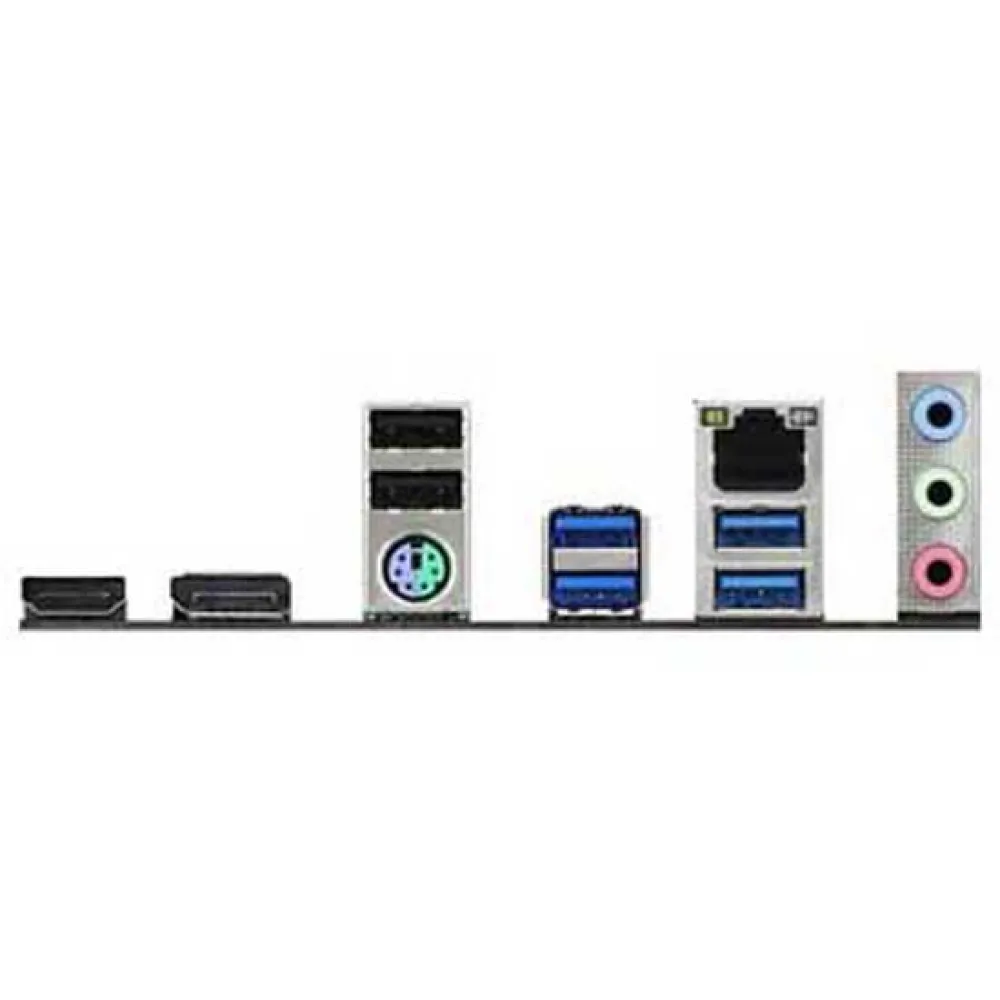

I / O bakre panel:
1 x PS / 2 mus / tangentbordsport
1 x HDMI-port
1 x DisplayPort 1.4
4 x USB 3.2 Gen1-portar (stöder ESD-skydd)
2 x USB 2.0-portar (stöder ESD-skydd)
1 x RJ 45 LAN-port med LED (ACT / LINK LED och SPEED LED)
HD Audio-uttag: Line in / främre högtalare / mikrofon

Programvara och UEFI:

Programvara:
ASRock moderkortverktyg (A Tuning)
ASRock Polychrome SYNC *

UEFI:
ASRock Full HD UEFI
ASRock Instant Flash

* Dessa verktyg kan laddas ner från ASRock Live Update & APP Shop.

Support-CD:
Drivrutiner, verktyg, antivirusprogram (testversion), webbläsare och verktygsfält i Google Chrome

Tillbehör:
Snabbinstallationsguide, support-CD, I / O-sköld
2 x SATA-datakablar
2 x skruvar för M.2-uttag

Hårdvaruövervakare:
Temperaturavkänning: CPU, chassi / vattenpumpsfläktar
Fläkt varvräknare: CPU, chassi / vattenpumpsfläktar
Tyst fläkt (justera chassifläktens hastighet automatiskt efter CPU-temperatur): CPU, chassi / vattenpumpsfläktar
Fläkthastighetsreglering: CPU, chassi / vattenpumpsfläktar
Spänningsövervakning: + 12V, + 5V, + 3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, + 1.8V

Formfaktor:
Micro ATX Form Factor: 9,6 tum x 9,6 tum, 24,4 cm x 24,4 cm
Solid kondensator design
2 oz koppar PCB

OS:
Microsoft® Windows® 10 64 bitar

Certifieringar:
FCC, CE
ErP / EuP redo (ErP / EuP ready strömförsörjning krävs)
