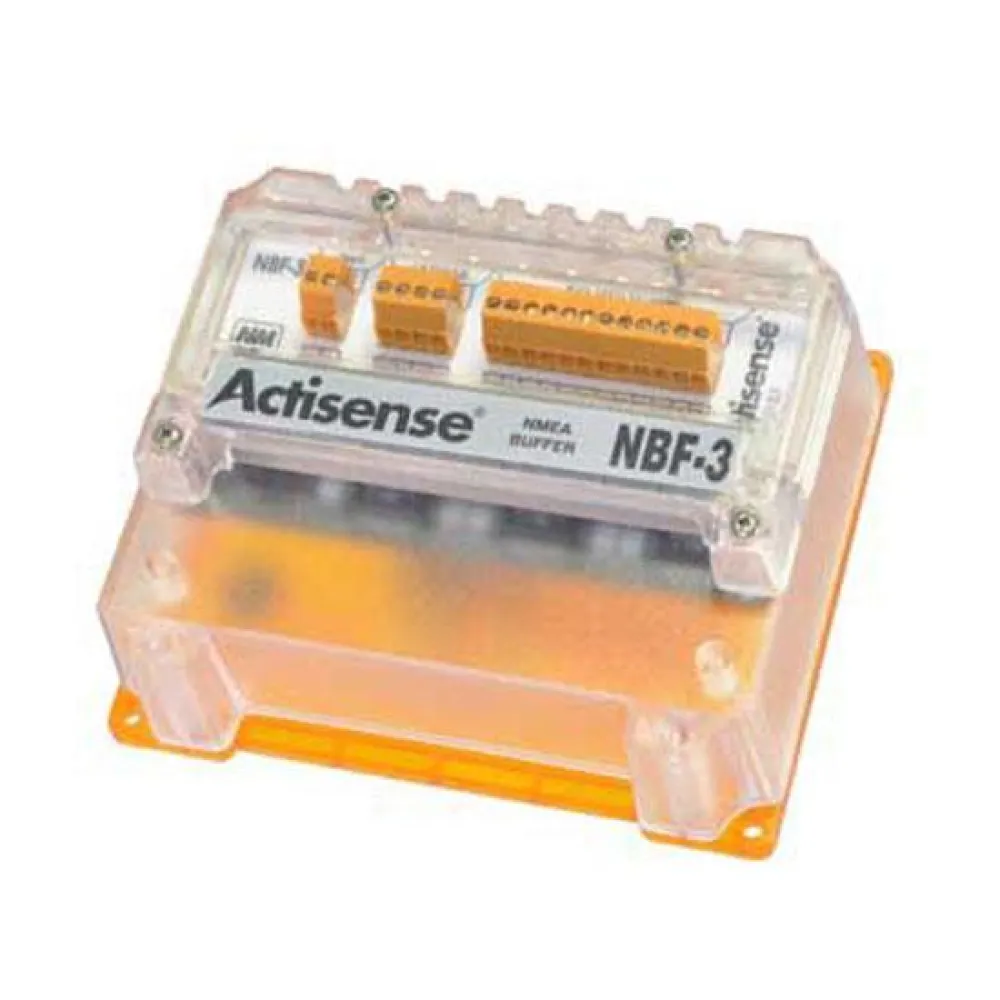

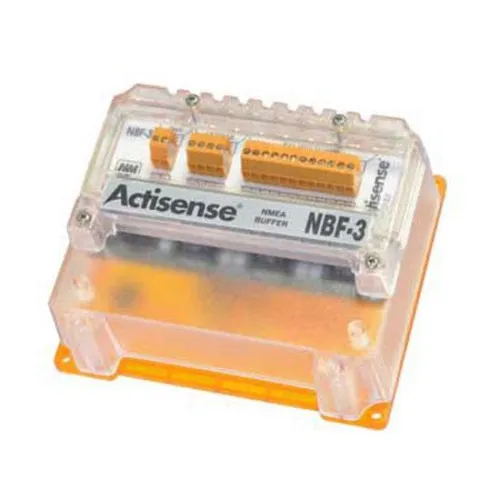

Actisense NMEA-buffer AIS

De Actisense NBF-3 NMEA Buffer isoleert en buffert NMEA 0183-gegevens, met het vermogen om meerdere apparaten aan te sturen.

De NBF-3 kan tot zes identieke, versterkte datastromen van één bron distribueren.

De NMEA-signalen worden gebufferd om ervoor te zorgen dat elke Listener de data op de vereiste spanningsniveaus ontvangt, wat zorgt voor een consistente datakwaliteit.

De isolatie op de ingang en elk van de uitgangen zorgt voor de bescherming van het bron Talker-apparaat en alle Listening-apparaten.

De veilige aansluitingen zorgen ervoor dat een niet-geïsoleerd apparaat kan worden aangesloten en de NBF-3 voorkomt dat dit schade veroorzaakt aan de andere apparatuur in het systeem.

Aardlussen ontstaan vaak wanneer apparaten niet geïsoleerd zijn en kunnen onherstelbare schade veroorzaken.

Actisense ISO-Drive-technologie op de uitgangen, samen met de galvanische opto-isolatie op de ingang, betekent dat u de NBF-3 met een gerust hart kunt aansluiten.

De NBF-3 heeft de toevoeging van stroomverdeling voor de NMEA Talker.

Door voeding en data van dezelfde bron te hebben, worden de bekabelingseisen verminderd en is de installatie eenvoudig.

Kenmerken:

- Galvanische opto-isolatie op ingang.

- Iso-drive-uitgangen zorgen voor galvanische isolatie.

- Compatibel met alle NMEA 0183-versies.

- Uitgangen compatibel met RA422-, Rs232- en RS485-type luisteraars.

- Ingang compatibel met RS422- en RS232-type Talkers.

- Plugbare schroefklemmen voor snelle en eenvoudige installatie.

- Voeding voor installaties met één kabel naar de NEMA Talker.

- Din Rail monteerbaar.

- Werkt tot 115200 baud.

Specificaties:

- Ingangsspanning:

10 tot 35V DC.

- Ingangsstroom (alleen NBF-3):

100mA max 12V DC (alle uitgangen volledig belast tot 100937.

belastingen).

- Ingangsaansluiting:

Plugbare 2-weg schroefklem, 3.5 mm pitch.

- Ingangsbeveiliging (NBF-3):

Continue polariteitsomkering en ESD-bescherming.

- Voedingsindicator:

LED, blauw (constant brandend geeft een correcte werking aan wanneer de voeding is aangesloten).

- Listener Uitgangsspanning:

10 tot 35V DC, rechtstreeks afgeleid van de ingangsspanning.

- Listener Uitgangsstroom:

500mA max.

=2.1V (differentieel) in 100937.

- Talker Uitgangsstroom:

20mA max.

- Talker Uitgangsbeveiliging:

Kortsluiting en ESD.

- Ingangsspanningstolerantie luisteraar:

-15V tot +15V continu, -35V tot +35V korte tijd (<1 seconde).

- Ingangsbeveiliging luisteraar:

Stroombegrenzing, overspanningsbeveiliging tot 40V DC en ESD-beveiliging.

- Data-indicator luisteraar:

LED, groen (knippert met datasnelheid).

- Connectoren:

Insteekbare 2-weg schroefklemmen, 3.5 mm pitch Mechanisch:

- Materiaal behuizing:

Polycarbonaat.

- Materiaal beschermkap:

Polycarbonaat.

- Afdichtingsmaterialen:

Dichting van geëxpandeerd siliconenrubber, gesloten cel polyurethaan spatwaterdichte afscherming en ePTFE waterdichte ontluchting.

- Afmetingen:

127 mm (L) x 106 mm (B) x 48 mm (H).

- Gewicht:

210 g.

- Montage:

4x3.5 mm nokken voor paneelmontage met zelftappende schroeven (meegeleverd), optionele DIN-railmontage op aanvraag verkrijgbaar.

- Goedkeuringen en certificeringen.

- EMC:

IEC60945-9 (secties 9 & 10).

- Milieubescherming:

IP66.

- Bedrijfstemperatuur:

-20°C tot +70°C.

- Opslagtemperatuur:

-40°C tot +85°C.

- Relatieve vochtigheid:

0 tot 80% RV.
