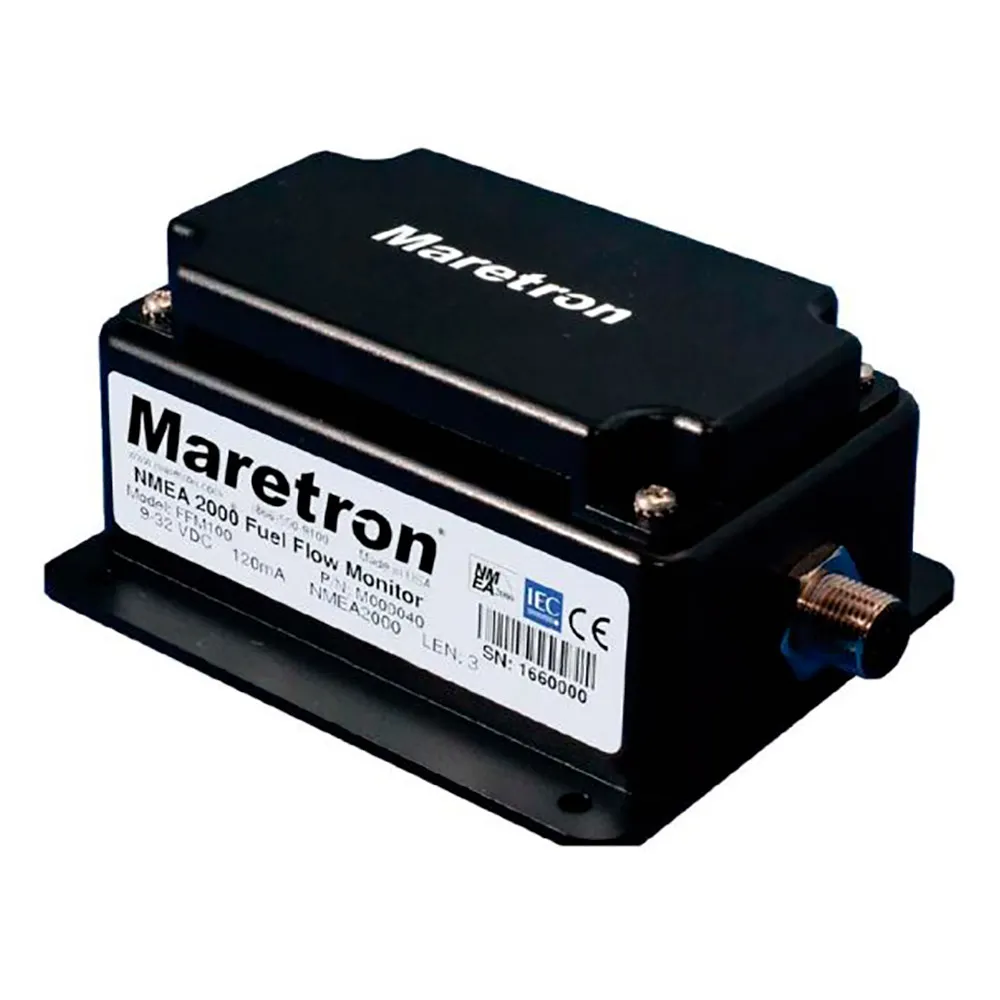

Maretron NMEA 2000 Brandstofstroommonitor

In vergelijking met technologieën zoals turbines (turbinestroommeters), verbeteren positieve-verplaatsingsmeters in combinatie met de FFM100 de nauwkeurigheid en elimineren ze de noodzaak voor stromingsrichtingfilters of pulsdempers, waardoor kosten en installatiecomplexiteit worden verminderd.

Thermische compensatie met geïntegreerde thermistors corrigeert retourverwarming (typisch bij diesel), waardoor fouten worden voorkomen die rond de 5% zouden kunnen bedragen als ze niet worden gecorrigeerd.

Bovendien detecteert het momentane terugstromen die door injectiepompen worden geproduceerd en telt deze niet mee als verbruik.

Sensoren ondersteunen deeltjes tot 70 µm (typische dieselfilters gaan tot ≈2 µm, dus ze vormen geen extra beperking).

Optionele sensoren (apart verkrijgbaar).

M1AR: 2-100 L/u (0.53-26.4 GPH).

M2AR: 25-500 L/u (6.6-132 GPH).

M4AR: 180-1500 L/u (48-396 GPH).

M8AR: 8-70 L/min (2.1-18.5 GPM).

M16AR: 10-100 L/min (2.6-26.4 GPM).

Typische configuraties:

• Benzine: 1 sensor op de motorvoeding.

• Diesel met retour: 2 sensoren (voeding en retourleiding) om het nettoverbruik te berekenen.

Belangrijkste kenmerken.

Directe conversie van stromingssnelheden en volumes naar NMEA 2000 voor integratie in het netwerk van de boot.

Hoge-precisiemeting met positieve verplaatsing en geïntegreerde temperatuurcompensatie.

Detectie van terugstroming om overschatting van het verbruik te voorkomen.

Geen conditioneringcomponenten (stromingsrichtingfilters/dempers) voor vereenvoudigde installatie.

Ook geschikt voor andere vloeistoffen (water, olie, etc.) met de juiste sensor.

NMEA 2000 (belangrijkste PGN´s).

065286 Directe stroming (propriëtair), 2 Hz.

065287 Tripvolume (propriëtair), 2 Hz.

127489 Motorparameters - Dynamisch, 2 Hz.

127497 Trip Pparameters - Motor, 1 Hz.

130312 / 130316 Temperatuur (normaal bereik / uitgebreid), 0.5 Hz.

Antwoorden: 126464, 126996, 126998.

ISO-protocollen en propriëtaire PGN´s (126720, 130818).

Technische specificaties.

Prestaties.

Nauwkeurigheid (differentiële modus): ±1.75% van de aflezing (verhouding voeding/verbruik 4:1).

Nauwkeurigheid (twee onafhankelijke sensoren): ±0.25% van de aflezing.

Resolutie: 0.1 L/u (0.026 GPH).

Elektrisch.

Voeding: 9-32 V DC.

Verbruik: 150 mA max.

(LEN = 3).

Bescherming: omgekeerde polariteit (onbeperkt) en tijdelijke overspanning (load dump) volgens SAE J1113.

Omgeving.

Classificatie: IEC 60945 - Blootgesteld.

Beschermingsgraad: IP64.

Temperatuur: -25…+55 °C (gebruik), -40…+70 °C (opslag).

EMC en milieutests: volgens IEC 60945 (trillingen, zonnestraling, zoutnevel, regen/spatten, emissies/immuniteit).

Veelvoorkomende toepassingen.
- Optimalisatie van motorverbruik (recreatief en professioneel) om bedrijfskosten te verlagen.
- Registratie van tripvolumes en monitoring van water/olie-stromingen in hulpapparatuur.

Afmetingen diagram
