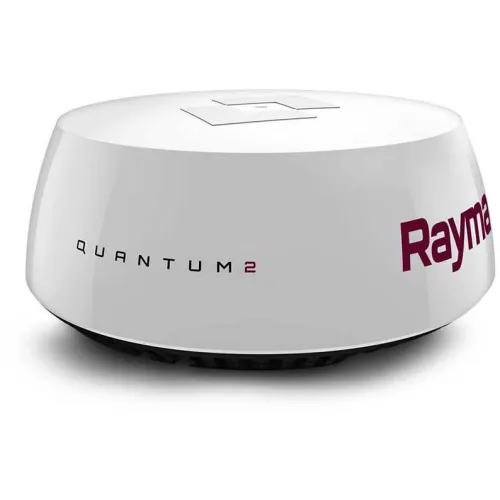

Raymarine CHIRP Quantum Q24D 1´´ radarantenne met Doppler-technologie

Belangrijkste kenmerken:

Doppler moving target display zorgt voor een superieure situational awareness in één oogopslag

Volautomatische marpa-doeltracking, samen met handmatige marpa-modus

Instelbare geschiedenis van de truetrails toont de bewegingsgeschiedenis van bewegende contacten

Chirp-pulscompressie detecteert contacten tot maximaal 18 voet voor navigatie zonder zichtbaarheid

24 mijl bereik voor vroege detectie van verkeer, navigatiehulpmiddelen, aanlanding en weer

Onmiddellijke bewustwording - quantum start op en is klaar om te starten in seconden

Superieure interferentie-afwijzing elimineert ruis van andere radars

Vereenvoudigde installatie met Wi-Fi- of thin wire-netwerkconnectiviteit

Eenvoudige upgrade - quantum 2 past op hetzelfde boutpatroon als andere raymarine-scanners

Lichtgewicht en gemakkelijk te installeren - het quantum weegt tot 50% minder dan vergelijkbare magnetronradars

Veilige emissies - mount quantum overal aan boord

Laag energieverbruik voor langere levensduur van de batterij onder zeil

Hoe doppler-radar werkt:

Microgolfenergiegolven worden weerkaatst op een ver verwijderde doelwit, net zoals conventionele radar.

Bewegende doelen sturen echo's terug waarvan de frequenties naar boven of naar beneden verschuiven van wat oorspronkelijk werd verzonden.

Voor inkomende doelen neemt de frequentie toe naarmate de voorrand van de terugkerende echo vaker wordt ontvangen wanneer het bereik van het doelwit daalt.

Voor uitgaande doelen daalt de frequentie naarmate de terugkerende echo's zich verspreiden naarmate het bereik groter wordt.

Doppler-radars zijn ontworpen om deze kleine verschuivingen in de golffrequentie te detecteren en ze te gebruiken om bewegende radardoelen te classificeren.

Doppler-doelverwerking:

Doppler-radar is specifiek afgestemd om de radarecho-frequentieverschuiving te detecteren die wordt geretourneerd door bewegende versus stationaire doelen.

Quantum 2 en vervolgens unieke kleuren coderen bewegende doelen om aan te geven of ze dichterbij komen of weggaan.

Inkomende doelen zijn rood gekleurd.

Uitgaande doelen zijn groen gekleurd.

De quantum 2 beschikt ook over volledig automatische acquisitie en tracking van doelen. Configureer aangepaste veiligheids- of alarmzones en ontvang een waarschuwing voor nieuwe radarcontacten die de zone binnenkomen. Quantum 2 kan beginnen met het automatisch volgen van die contacten, het berekenen van hun koers, snelheid, dichtstbijzijnde punt van aanpak en meer. U wordt gewaarschuwd voor gevaarlijke contacten met hoorbare meldingen en gemakkelijk te begrijpen op schermafbeeldingen.

Quantum 2 bevat ook de nieuwe geschiedenisverkenningsdisplay van Raymarine voor nieuwe echte paden. De echte trails-functies stellen u in staat om achter elk bewegend contact een historisch "wake" te zien. Deze aanvullende informatie maakt het nog eenvoudiger om de beweging van andere schepen te interpreteren en slimme manoeuvreerbeslissingen te nemen om veilig te passeren.

Zoals elk raymarine-kwantumsysteem profiteert u ook van een robuust en lichtgewicht ontwerp dat supergemakkelijk te installeren is. Quantum 2 heeft een zeer laag energieverbruik, waardoor het bijzonder vriendelijk is voor schepen die uitsluitend op batterijen werken. Quantum 2 met doppler kan inst

gekoppeld aan een traditionele bekabelde configuratie, of gebruik de ingebouwde wifi-technologie om het te verbinden met je raymarine-mfd.

Het quantum 2 met doppler bepaalt echt de norm voor de waterveiligheid en het vermijden van botsingen.

Algemene specificaties:

Dimensies:

Diameter: 541,0 mm

Hoogte: 209,5 mm

Gewicht: 5,6 kg

Voedingsspanning: 12 VDC of 24 VDC nominaal

Minimum: 10,8 v dc | maximum: 31,2 v dc

Stroomverbruik: zendmodus (maximaal): 17 w | standby-modus: 7 w | slaapmodus (alleen van toepassing op radars verbonden via wi fi): 2 w

Waterdichting: ipx6

Bedrijfstemperatuurbereik: 10 ° c tot + 55 ° c

Opslagtemperatuurbereik: 25 ° C tot + 70 ° C

Aanvullende bewaarcondities: rechtop bewaren; Blokkeer geen ventilatieopeningen aan de onderzijde

Vochtigheid: tot 95% bij 35 ° C

Maximale windsnelheid: 100kts

Zender:

Type: x band solid state transmitter met pulscompressietechnologie

Zendfrequentie: 9354 mhz tot 9446 mhz

Piekvermogen: 20w

Duplexer: circulator

Pulsbreedtes (3 db): 40 ns tot 14.7 us

Tjilp lengtes: tjilp lengtes: 400 ns tot 20 us

Pulsrepetitiefrequentie: 1200 Hz tot 4800 Hz

Chirp-bandbreedte: tot 32 MHz

Standby-modus: scanner draait uit | scanneroverdracht uit | wi fi link op

Antenne:

Type: patch-array

Beamwidth (nominaal): horizontaal: 4.9 ° | verticaal: 20 °

Polarisatie: horizontaal

Rotatiesnelheid: nominaal 24 tpm

Doppler:

Target tracking: volgen van 25 gelijktijdige marpa en / of arpa doelen

Doelfilters: de ware bewegingsmodus identificeert alleen die objecten die ten opzichte van het vaartuig bewegen

Compatibiliteit:

Radartype: quantum 2 met doppler

Mfd compatibiliteit: axioma en axiom pro

Perfect: voor zeilboten, ribben en kleinere motorboten

Type: solid-state chirp-pulscompressie met doppler-doeltracking

Bereik prestaties: 24nm

Prestaties: licht van gewicht en eenvoudig te installeren. Uitstekende prestaties op korte en lange afstand. Detecteer doelen zo dichtbij als 18ft

Automatische vogelmodus: nee

Marpa doeltracking: ja

In de doos:

Quantum 2 radome

Voedingskabel van 10 m (alleen T70416 en T70417)

M8 bevestigingsbouten met veerringen en platte ringen

Documentatiepakket (inclusief montagesjabloon)
