Startech PCI2S4851050 PCIe DB9 -sovitinkortti

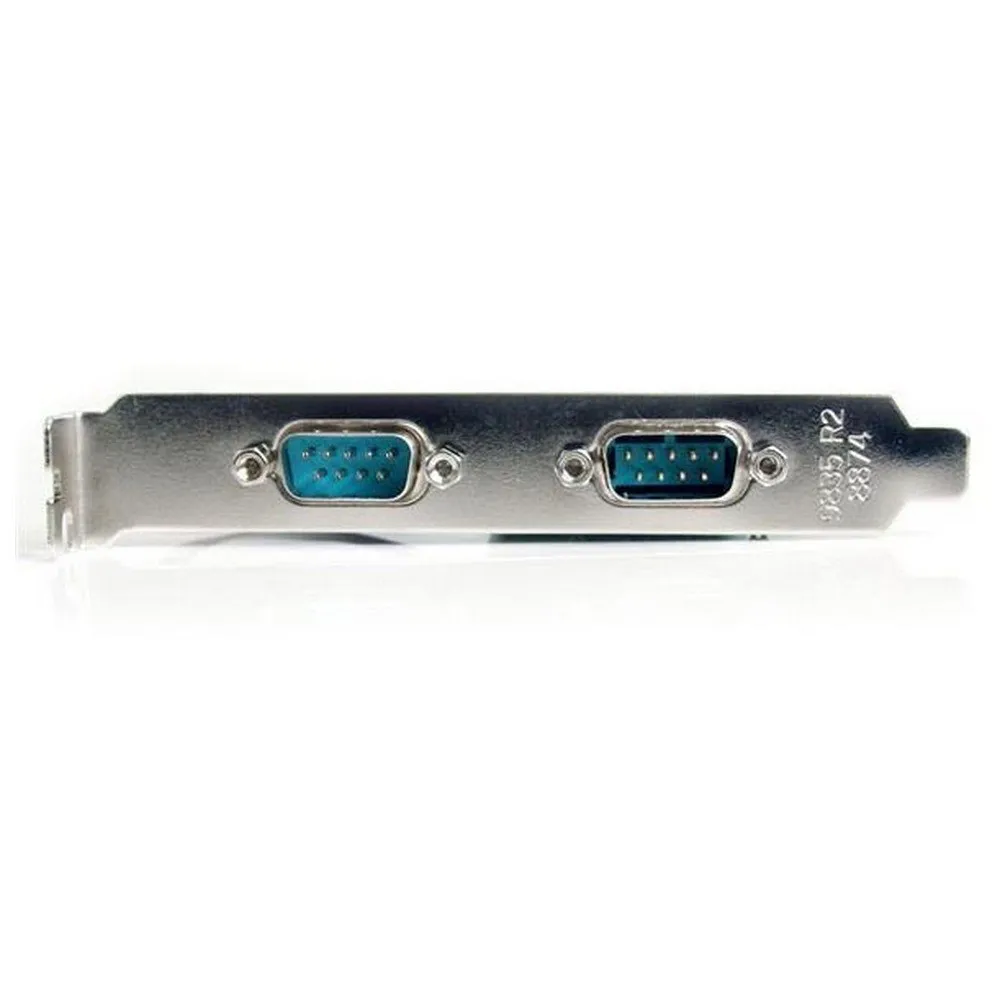

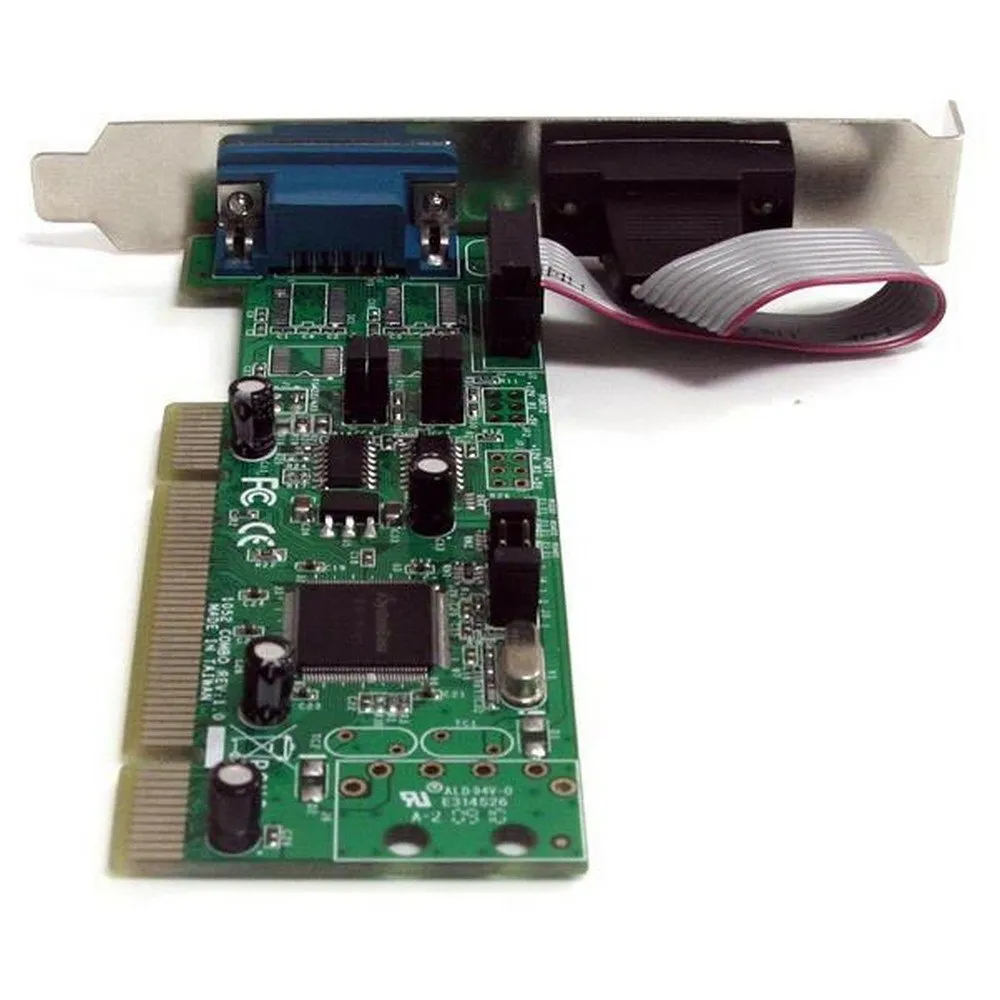

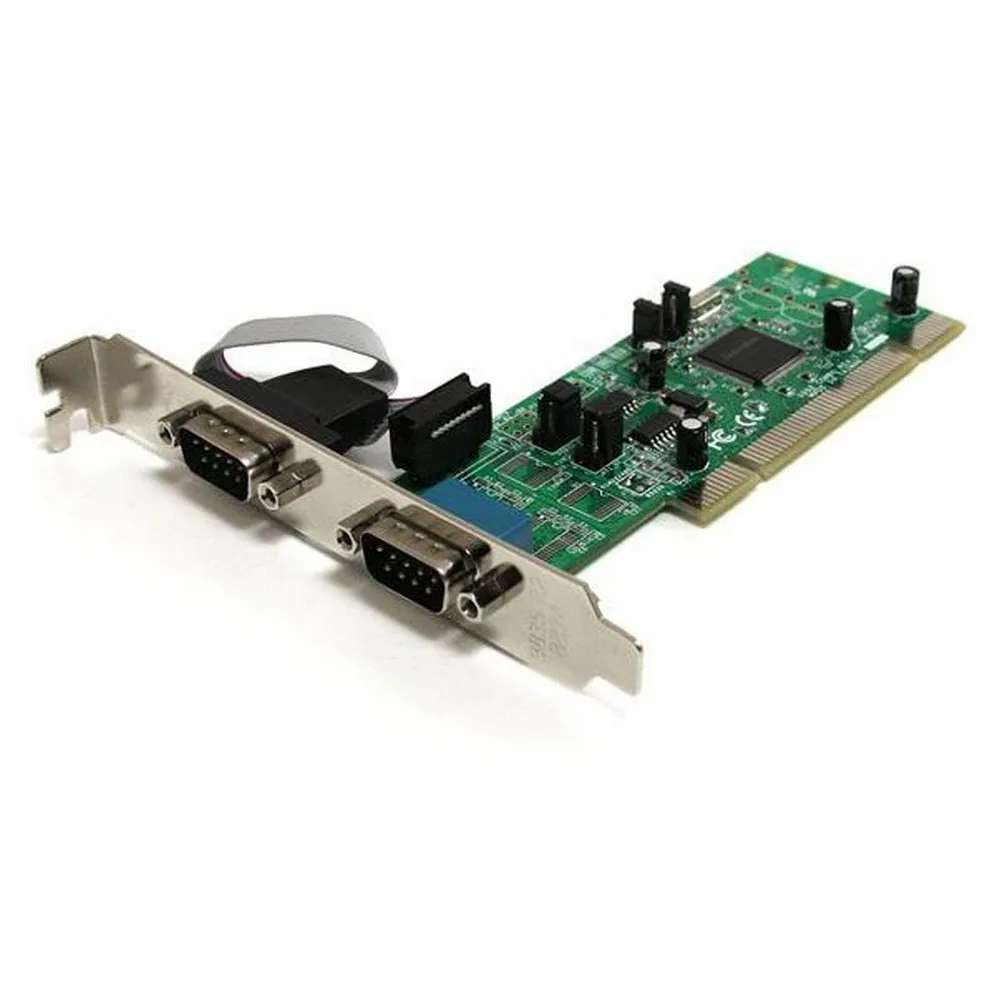

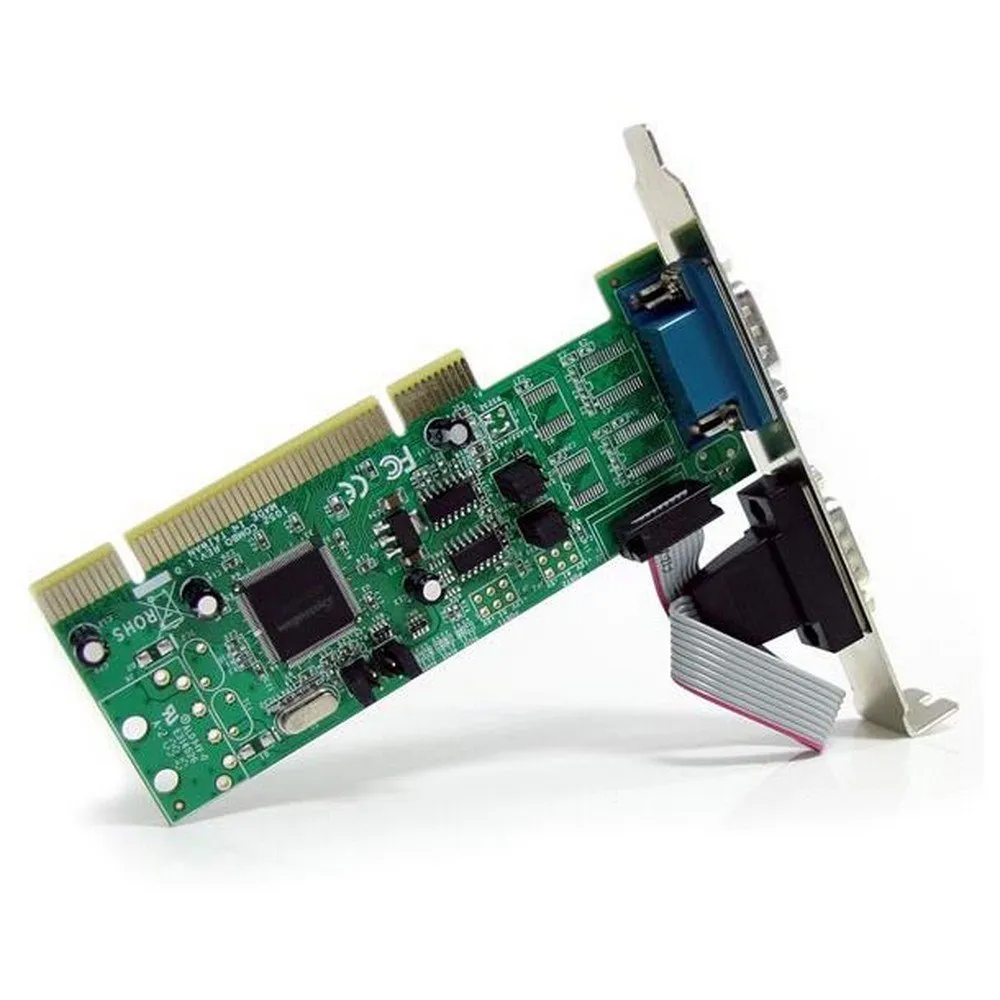

PCI2S4851050 2-porttinen PCI-sarjasovitinkortti (RS422/RS485) 161050 UARTilla lisää kaksi DB9 RS422/RS485-sarjaporttia yhdellä PCI-laajennuspaikalla.

PCI-sarjakortissa on suorituskykyinen 16C1050 UART ja se tukee sekä 2- että 4-johtimisia RS485-tiloja.

Kortti tarjoaa tehokkaan yhden sirun suunnittelun ja suuren 256 tavun lähetys-/vastaanotto-FIFO-puskurin, jotka yhdessä tarjoavat nopean sarjaviestinnän ja vähentävät samalla järjestelmän suorittimen kokonaiskuormitusta.

Mukana toimitettavien vakio- ja matalaprofiilisten/puolikorkeiden kiinnikkeiden ansiosta tämä PCI-sarjalaajennuskortti sopii monenlaisiin järjestelmämuotoihin ja on täydellinen lisä RS422/485-sarjalaitteiden kytkemiseen isäntätietokoneeseen.

Lisää joustavuutta varten RS422/RS485-sovitin sopii 3.3 tai 5 V:n PCI/PCI-X-paikkoihin.

- Paljon suurempi FIFO-puskuri kuin tavallisissa sarjakorteissa (256 tavua vs.

32 tai 64 tavua) minimoi tietojen menetyksen ja optimoi isännän tehokkuuden.

- Yksinkertaisella hyppyjohtimen vaihdolla voit valita sovellukseesi sopivan RS422- tai RS485-sarjaliitäntäformaatin.

- Vakio- ja matalaprofiilinen/puolikorkea kiinnike sisältyy toimitukseen, mikä varmistaa helpon asennuksen lähes mihin tahansa järjestelmään.

Tekniset tiedot:

Liittimet:

- 1.

- Liitintyypit:

PCI / PCI-X (Universal 3.3 & 5V, 32-bittinen).

- 2.

- Ulkoiset portit:

DB-9 (9-napainen, D-Sub) Ympäristö:

- Käyttölämpötila:

-10 °C - 80 °C (14 °F - 176 °F).

- Varastointilämpötila:

-20 °C - 100 °C (-4 °F - 212 °F).

- Kosteus:

5~85 % RH Laitteisto:

- Portit:

2.

- Liitäntä:

Sarja.

- Väylätyyppi:

PCI / PCI-X (5 / 3.3V).

- Korttityyppi:

Vakioprofiili (LP-kiinnike sis.).

- Porttityyppi: Integroitu korttiin.

- Alan standardit: PCI Local Bus Specification 2.3 PCI Power Management 1.1.

- Piirilevy-ID:

SystemBase.

- SB16C1052PCI.

Suorituskyky:

- Sarjaprotokolla:

RS-422/485.

- Suurin tiedonsiirtonopeus:

128 Kbps.

- Tietobittejä:

5, 6, 7, 8.

- FIFO:

256 tavua.

- Virtauksenhallinta:

Xon, Xoff.

- Pariteetti:

Parillinen, pariton tai ei pariteettia.

- Pysäytysbittejä:

1, 1.5, 2 Fyysiset ominaisuudet:

- Materiaali:

Teräs.

- Tuotteen pituus: 12 cm.

- Tuotteen leveys:

15 mm.

- Tuotteen korkeus:

45 mm.

- PainoTuotteesta:

2.0 oz Ohjelmisto:

- Käyttöjärjestelmän yhteensopivuus:

- Windows® XP, Vista, 7, 8, 8.1, 10.

- Windows Server® 2000, 2003, 2008 R2, 2012, 2016 Pakkauksen sisältö:

- 1.

- Sisältyy pakkaukseen.

- 2-porttinen PCI RS422/485 -kortti.

- 2.

- Sisältyy pakkaukseen.

- Matala profiili (puolikorkea) kiinnikkeet:

1.

- Sisältyy pakkaukseen.

- Ohjain-CD:

Käyttöohje.
