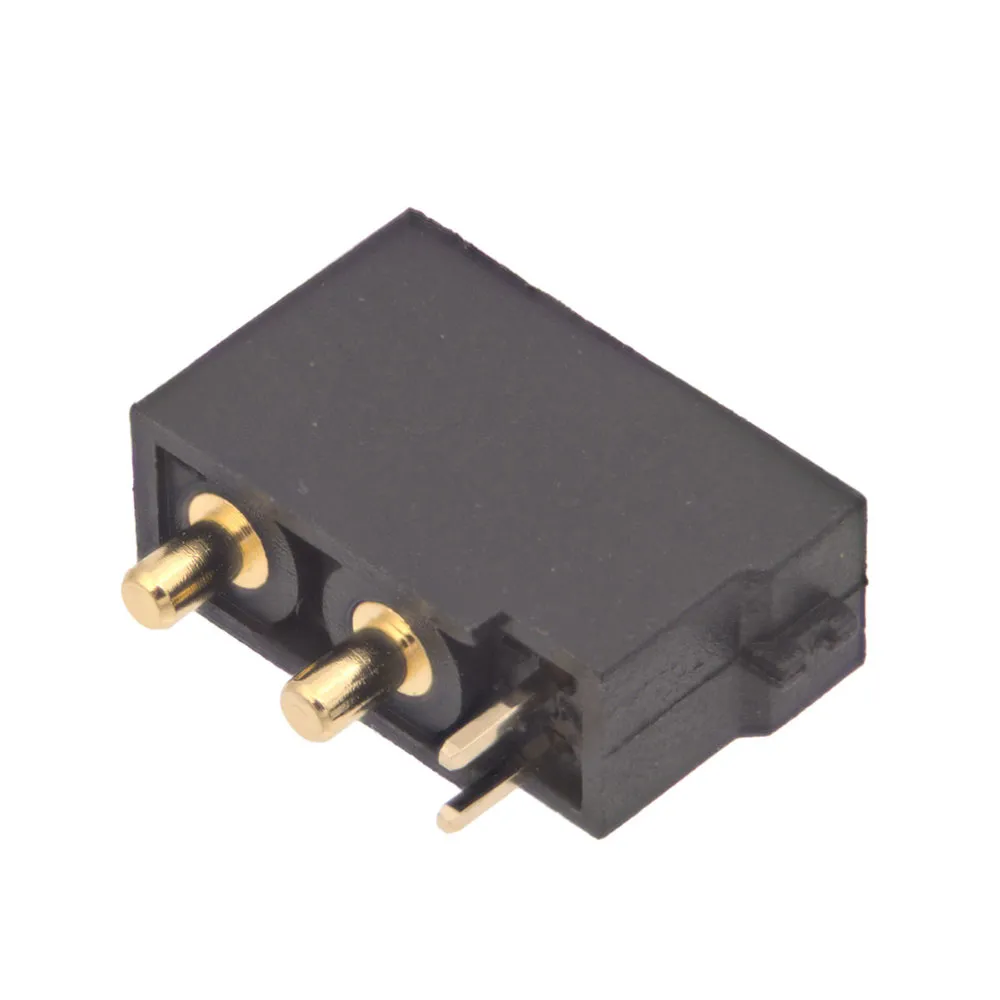

Amass AM-XT30(2+2)PB-M Sovitin

AMASS AM-XT30(2+2)PB-M Adapter

Kategoria: Laitteet
Alakategoria: Liitettävyydet

Paranna elektroniikkasuunnitteluasi AMASS AM-XT30(2+2)PB-M -liittimellä, vallankumouksellisella liittimellä, joka yhdistää saumattomasti virran ja signaalin siirron yhdeksi, kompaktiksi ja erittäin luotettavaksi yksiköksi. Se on suunniteltu ammattilaisille ja harrastajille, jotka vaativat tehokkuutta ja suorituskykyä, ja tämä piirilevyyn asennettava sovitin on lopullinen ratkaisu moderneihin, tilarajoitteisiin sovelluksiin. Laadukkaiden sovitinten maailman johtavana yrityksenä AMASS on suunnitellut tämän komponentin virtaviivaistamaan kokoonpanoprosessiasi, vähentämään johdotuksen monimutkaisuutta ja parantamaan laitteesi yleistä eheyttä. Se edustaa seuraavan sukupolven liitettävyyttä, siirtyen erillisistä virta- ja dataliittimistä yhtenäiseen, eleganttiin ratkaisuun.

AM-XT30(2+2)PB-M:n ensisijainen etu piilee sen innovatiivisessa hybridisuunnittelussa. Yhdistämällä kaksi kestävää virtanasta ja kaksi erillistä signaalinaasta todistetussa XT30-muodossa se poistaa tarpeen useammalle liittimelle painetulla piirilevylläsi. Tämä ei ainoastaan säästä arvokasta piirilevymaata, vaan myös yksinkertaistaa materiaalikustannuslaskelmaasi ja nopeuttaa valmistus- ja huoltokiertoja. Kuvittele puhtaampi, ammattimaisemman näköinen rakenne, jossa on vähemmän mahdollisia vikaantumispisteitä. AMASS XT -sarjan tunnusmerkki, turvallinen, positiivinen lukitusliitäntä, varmistaa, että virta- ja datalinjasi pysyvät tiukasti paikallaan, jopa korkean tärinän ympäristöissä, kuten droneissa, robotiikassa ja muissa dynaamisissa järjestelmissä.

Keskeiset edut:

* Integroitu suunnittelu maksimaaliseen tehokkuuteen: Yhdistä virta- ja signaaliliitännät yhdeksi komponentiksi. Tämä vähentää merkittävästi liittimen jalanjälkeä piirilevylläsi, mikä mahdollistaa kompaktimmat ja kevyemmät laitesuunnitelmat ja minimoi johtojen sotkun puhtaampaa, järjestelmällisempää rakennetta varten.
* Yksinkertaistettu kokoonpano ja valmistus: Lyhennä kokoonpanoaikaa ja monimutkaisuutta merkittävästi juottamalla yksi sovitin useiden erillisten liittimien sijaan. Tämä virtaviivaistettu prosessi johtaa nopeampaan tuotantoon, alhaisempiin työkustannuksiin ja parantuneeseen valmistuksen yhdenmukaisuuteen.
* Vertaansa vailla oleva luotettavuus ja turvallinen liitäntä: Maailmanlaajuisesti luotetun XT30-alustan päälle rakennettu sovitin tarjoaa luotettavan, suuren virran liitännän virralle ja selkeän, vakaan yhteyden signaaleille. Tiukka istuvuus takaa ylivoimaisen sähköisen kontaktin ja mekaanisen vakauden, estäen vahingossa tapahtuvat irtoamiset.
* Parannettu sähköinen suorituskyky: Alhaiselle sisäiselle resistanssille suunniteltu sovitin takaa tehokkaan virransiirron minimaalisella energiahäviöllä ja lämmöntuotannolla. Kullatut kontaktit tarjoavat poikkeuksellisen johtavuuden ja kestävät korroosiota ajan myötä, varmistaen pitkäaikaisen, korkean suorituskyvyn toiminnan tuhansien liitäntäsyklien ajan.

Pääominaisuudet:

* Hybridiliittimen kokoonpano: Ominaisuutena ainutlaatuinen 4-nastainen asettelu, jossa on kaksi suurempaa virtakosketinta ja kaksi pienempää signaalikosketinta yhdessä kotelossa.
* Piirilevymallinen urosliitin: Erityisesti suunniteltu suoraa asennusta varten painettuun piirilevyyn (PB-M), tarjoten kestävän ja vakaan pohjan laitteesi ensisijaiselle rajapinnalle.
* Kompakti XT30-muoto: Hyödyntää suositun XT30-liitinsarjan pienen jalanjäljen ja ergonomisen suunnittelun, mikä helpottaa integrointia olemassa oleviin ja uusiin projekteihin.
* Korkeiden lämpötilojen kestävä kotelo: Valmistettu edistyksellisistä materiaaleista, jotka kestävät korkeita käyttölämpötiloja, jotka syntyvät juottamisen ja raskaiden kuormitusolosuhteiden aikana, varmistaen rakenteellisen eheyden.
* Kullatut kontaktit: Kaikissa virta- ja signaalinauloissa on ensiluokkainen kullattu pinnoite, joka varmistaa mahdollisimman alhaisen kontaktiresistanssin ja ylivoimaisen suojan hapettumista vastaan.
---

Tekniset tiedot:

* Tuotemalli: AM-XT30(2+2)PB-M
* Nimellisjännite: DC 500V
* Nimellisvirta (virtanastat): 15A (jatkuva) / 30A (hetkellinen)
* Nimellisvirta (signaalipinnat): 0.5A
* Kontaktiresistanssi (virtanastat): ≤0.70mΩ
* Kontaktiresistanssi (signaalipinnat): ≤1.50mΩ
* Eristysmateriaali: Korkean suorituskyvyn polyamidi (PA)
* Syttyvyysluokitus: UL94 V-0
* Käyttölämpötila-alue: -20°C - 120°C
* Suositeltu paritusjaksojen määrä: 1000 kertaa
* Asennustyyppi: Läpihuokoinen piirilevyasennus
