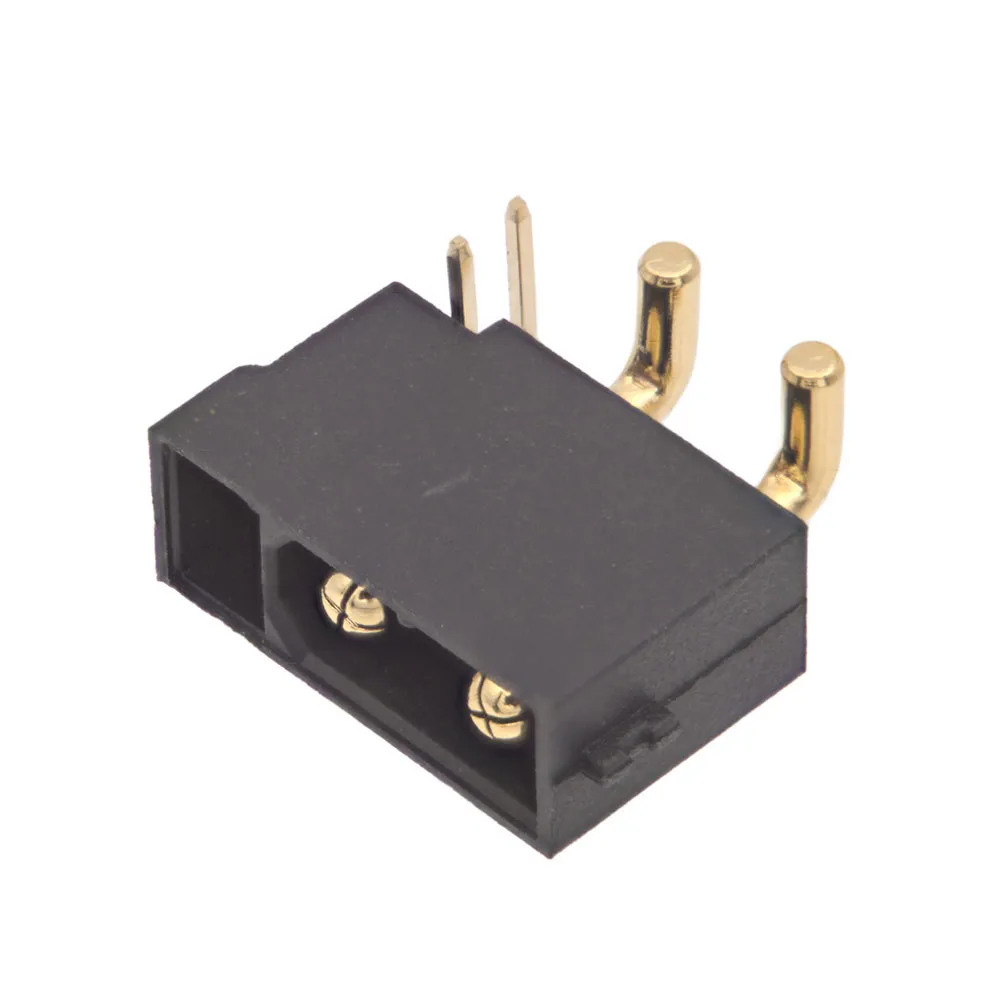

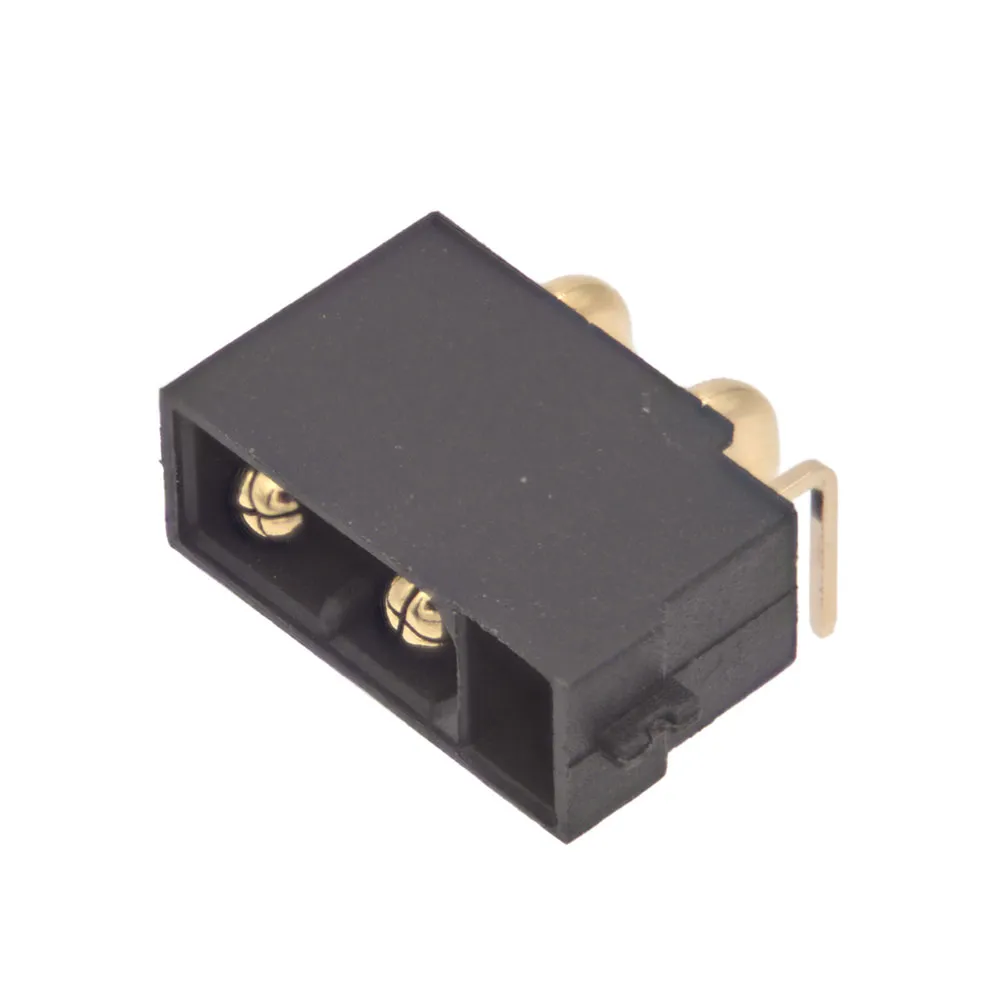

Amass AM-XT30PW(2+2)-M Sovitin

AMASS AM-XT30PW(2+2)-M -adapteri: Optimaalinen ratkaisu piirilevyjen virta- ja signaaliliitännöille

Suoraviivaista elektroniikkasuunnittelujasi ja saavuta vertaansa vailla oleva integrointi aidolla AMASS AM-XT30PW(2+2)-M -adapterilla. Nykyaikaisiin, suuritiheyksisiin sovelluksiin, joissa tila ja luotettavuus ovat ensiarvoisen tärkeitä, suunniteltu liitin on lopullinen valinta ammattilaisille ja harrastajille, jotka etsivät ylivoimaista liitäntäliittymää. Perinteisiä vain virtaa varten tarkoitettuja liittimiä pidemmälle menevä innovatiivinen adapteri tarjoaa kompaktin, kestävän ja kaikki yhdessä -ratkaisun sekä virta- että datasignaalien siirtämiseen suoraan piirilevyltäsi (PCB). Sen älykäs muotoilu eliminoi tarpeen useille liittimille, vähentää kokoonpanoaikaa, minimoi potentiaaliset vikaantumispisteet ja mahdollistaa puhtaammat, tehokkaammat asettelut monimutkaisissa järjestelmissä, kuten droneissa, robotiikassa ja mukautetuissa virranjakolevyissä.

Koe yhdistetyn liitettävyyden ensisijainen hyöty. Ainutlaatuinen hybridikokoonpano antaa sinun hallita päävirtalinjojasi ja välttämättömiä signaali- tai datalinjojasi yhden, turvallisen liitäntäpisteen kautta. Tämä integrointi on ratkaisevan tärkeää sovelluksissa, kuten akkujärjestelmissä (BMS), joissa tarvitaan sekä suurivirtaista virtaa että pienivirtaista kommunikaatiota lähekkäin. Suorakulmainen, levylle asennettava rakenne takaa matalan profiilin ja lujan, vakaan liitännän piirilevyyn, mikä tekee siitä poikkeuksellisen kestävän tärinälle ja mekaaniselle rasitukselle – ratkaiseva ominaisuus kaikissa liikkuvissa tai voimakkaasti tärisevissä ympäristöissä.

AMASS-merkin legendaarisella laadulla rakennettu adapteri takaa tasaisen suorituskyvyn ja pitkäaikaisen kestävyyden. Kotelo on valmistettu korkean lämpötilan kestävistä materiaaleista, mikä mahdollistaa sen kestää uudelleenvirtaushitsaus- ja manuaalisen juotosprosessien rasitukset ilman muodonmuutoksia. Tämä varmistaa virheettömän kokoonpanoprosessin ja säilyttää liitännän eheyden tuotteen koko käyttöiän ajan. Harkitun ergonomisen suunnittelun ja tarkkuustekniikan yhdistelmä tuottaa liittimen, joka ei ole vain kestävä, vaan tarjoaa myös miellyttävän turvallisen ja helppokäyttöisen liitosmekanismin, joka estää vahingossa tapahtuvan irtoamisen.

Keskeiset ominaisuudet:

* Integroitu virta ja signaali: Sisältää hybridin neljän nastan asettelun, jossa on kaksi suurempaa virtakosketinta ja kaksi pienempää signaalikosketinta, yhdistäen johdotuksen yhdeksi tehokkaaksi liitynnäksi.
* Suora piirilevyasennus: Suunniteltu vaakasuoraan, läpimenevään juottamiseen suoraan piirilevylle, luoden vahvan ja pysyvän sähkömekaanisen sidoksen.
* Tilaa säästävä suorakulmainen muotoilu: 90 asteen suuntaus minimoi pystysuuntaisen vapaan tilan tarpeen, mahdollistaen kompaktimmat ja virtaviivaisemmat tuoterakenteet.
* Poikkeuksellinen johtavuus: Kullatut koskettimet tarjoavat erittäin matalan kosketusvastuksen, mikä takaa maksimaalisen virrankäytön tehokkuuden, minimaalisen lämmöntuoton ja erinomaisen suojan hapettumista ja korroosiota vastaan.
* Korkean lämpötilan kotelo: Tukeva kotelomateriaali on suunniteltu kestämään juotokseen liittyviä korkeita lämpötiloja, suojaten liittimen rakenteellista eheyttä kokoonpanon aikana.
* Turvallinen ja luotettava liitos: Polarisoitu liitinsuunnittelu estää väärän kytkennän, kun taas todistettu XT30-muotoilu takaa lujan, luotettavan liitännän, joka kestää tärinää.

Tekniset tiedot:

* Malli: AM-XT30PW(2+2)-M
* Tuotetyyppi: Adapterit, Piirilevyjen virta/signaaliliittimet
* Suositeltu käyttö: Piirilevystä johtoon liitäntä
* Nastakokoonpano: 2 virtanastaa + 2 signaalinastaa
* Välittömäinen virta (virta): 30A
* Nimellisvirta (virta): 15A
* Kosketusvastus: ≤0.70mΩ (virtanastat) / ≤1.20mΩ (signaalinastat)
* Nimellisjännite: DC 500V
* Syttyvyysluokitus: UL94 V-0
* Käyttölämpötila-alue: -20°C - 120°C
* Mekaaninen käyttöikä: 1000 sykliä
* Asennustapa: Vaakasuora, piirilevyn läpimenevä asennus
