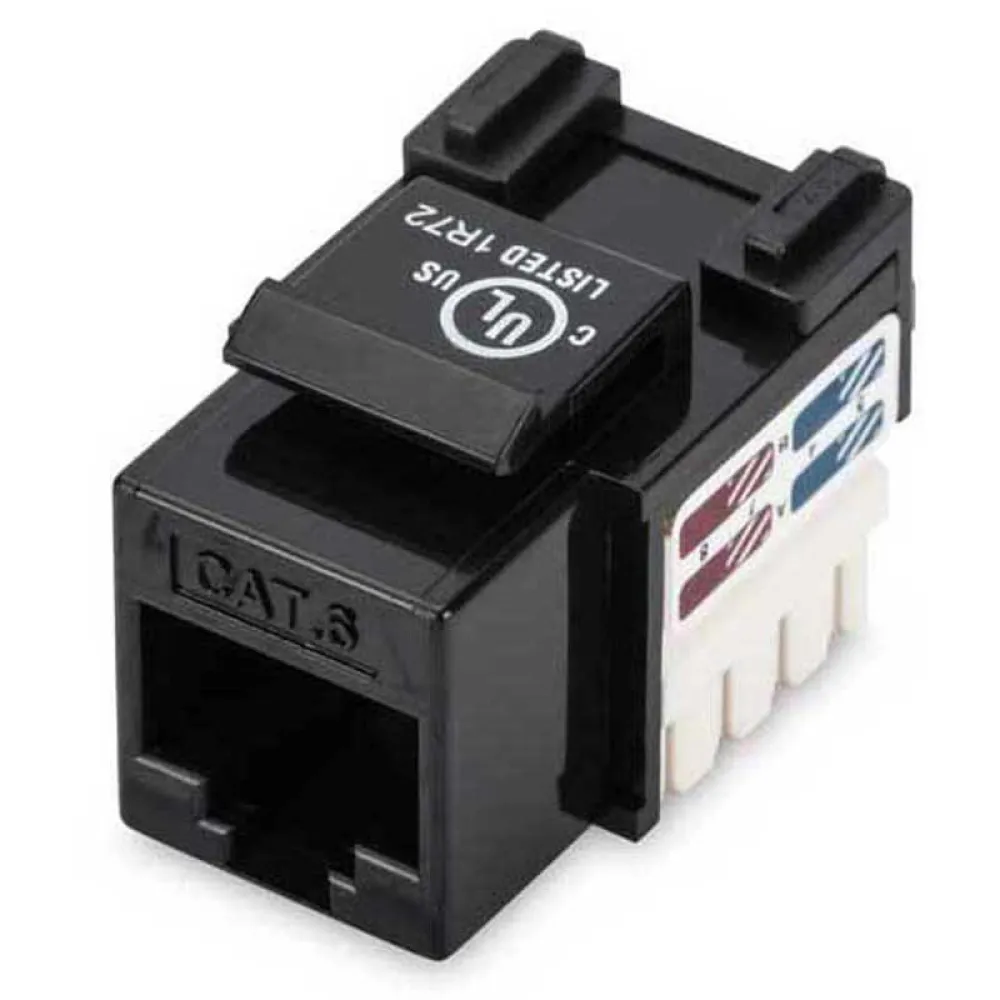

Digitus CAT 6E Keystone -moduuli

Tulevaisuuteen suuntautuneet standardit ja huippuluokan laatua verkollesi.

Cat 6 -keystone-moduuli tukee jopa 1 GBit/s:n ja 250 MHz:n siirtonopeuksia yhdessä cat:n kanssa.

6 tai korkeampien verkkoasennuskaapeleiden kaapelin kiinnitys tapahtuu lukituskorkkien avulla, jotka voidaan avata milloin tahansa ilman työkaluja, jotta keystone-moduulia voidaan käyttää useita kertoja, esimerkiksi kenttäsovelluksissa. Yhdessä modulaarisen patch-paneelin ja modulaaristen verkkoliitäntärasioiden kanssa cat.

6 keystone-moduulit sopivat erinomaisesti rakenteelliseen rakennuskaapelointiin. Keystone-moduulin asennusliitäntä luokassa 6 / luokka E mahdollistaa työkaluttoman asennuksen verkkokaapeleille, joiden johdinpoikkipinta on AWG 26/7 ja 22/1 välillä. Vakaa muovinen lukitusvipu keystone-liittimen yläosassa.

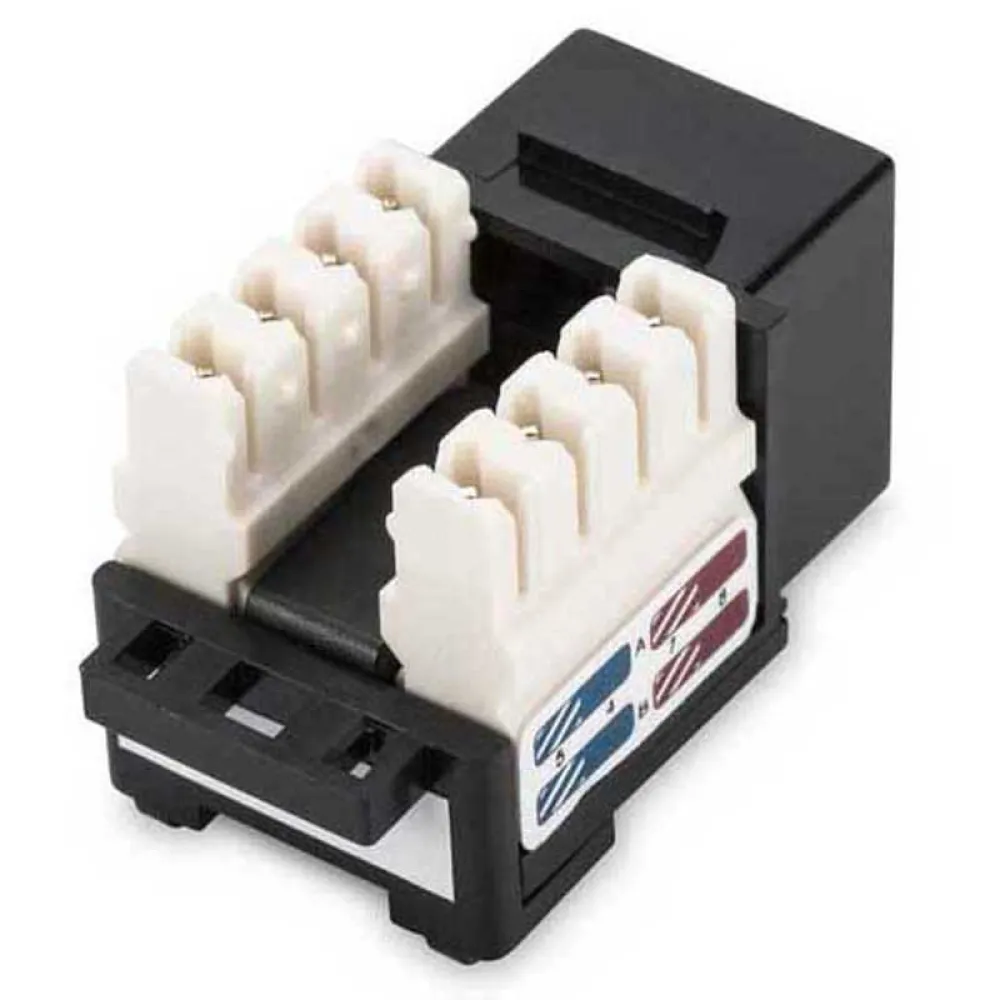

- LSA-liuskat on värikoodattu standardien EIA/TIA 568 A&B mukaisesti.

- Vetolujuus liittimen ja pistokkeen välillä on 7.7 kg. DIGITUS®:n ´´DN-93601´´ on suojaamaton CAT 6 Keystone -moduuli, joka tarjoaa parhaan suorituskyvyn ja linkkilaadun verkollesi.

Se on testattu Link Performance Class E -luokassa, jopa 250 MHz:iin, 3P Channel Link ja Permanent Link, EN 50173 ja ISO/IEC 11801.

Kaapelin asennus tapahtuu LSA:n kautta, värikoodattu standardin mukaisesti.

EIA/TIA 568 A&B.

Tekniset tiedot:

- Siirto-ominaisuudet:

Luokka 6.

- Käyttöalue:

Jopa 250 MHz, 1GBase-T.

- Standardit:

ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C Yleiset ominaisuudet:

- Soveltuu 483 mm:n (19 tuuman) kaappiasennukseen.

- RJ45-naaras, 8P8C.

- Kaapelin asennus LSA-liuskojen kautta, värikoodattu standardien EIA/TIA 568 A & B mukaisesti.

- Kaapelin kiinnitys älykkäillä nippusiteillä Tekniset ominaisuudet:

- RJ45-naaraan materiaali:

ABS UL 94V-0.

- RJ45-naaraan kosketin:

Tinattu fosforipronssi, 0.5 μ kullattu kosketin.

- LSA-liitäntäpuristin:

Krone LSA+, UL 94V-2, sinkitty fosforipronssi.

- Johdinlevy:

FR4, UL 94V-0 Fysikaaliset ominaisuudet:

- Sisäänvientivoima:

30N max.

(IEC 60603-7-5).

- Pitolujuus:

7.7 kg liittimen ja pistokkeen välillä.

- Käyttölämpötila:

- 20° C - +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C).

- Liitosjaksot naaras:

> 750 acc.

standardien ISO/IEC 11801, IEC 60603-7-5 mukaisesti.

- Puristin:

> 200 acc.

standardien ISO/IEC 11801, IEC 60603-7-5 mukaisesti. - IDC-johdinkoko:

22.

- 26 AWG yksisäikeinen ja monisäikeinen johdin.

- Eristysvastus:

> 500 MOhm.

- Kosketusvastus:

< 20 MilliOhm.

- Dielektrinen lujuus:

1000 VDC (kosketin/kosketin), 1500 VDC (kosketin/maa).
